Giải mã nguyên lý hoạt động của Bơm khí hóa lỏng YAB25-5
Giới thiệu về nguyên lý hoạt động của Bơm khí hóa lỏng YAB25-5
Bơm khí hóa lỏng YAB25-5 là dòng bơm chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như LPG, amoniac lỏng, methanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Đây là những môi chất có yêu cầu cao về độ kín, độ ổn định và an toàn trong quá trình bơm chuyển.

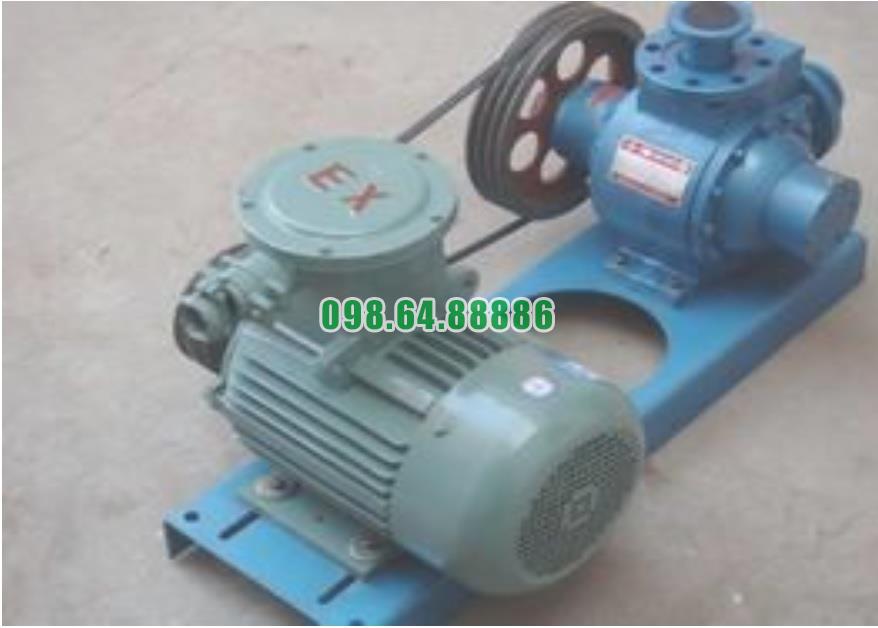

Với thông số kỹ thuật gồm lưu lượng 25m3/h, tốc độ quay 600r.Pm, chênh lệch áp suất 0.5MPa, áp suất làm việc 2.0 MPa, động cơ đi kèm YB160M-4 công suất 11KW và đường kính hút xả 3 inch, Bơm khí hóa lỏng YAB25-5 hoạt động dựa trên cơ chế tạo chuyển động quay bên trong thân bơm để hút, nén và đẩy chất lỏng ra khỏi buồng bơm.
Nguyên lý chung của Bơm khí hóa lỏng YAB25-5
Tạo lực quay từ động cơ YB160M-4
Nguyên lý hoạt động của Bơm khí hóa lỏng YAB25-5 bắt đầu từ động cơ YB160M-4 công suất 11KW. Khi động cơ được cấp điện, trục động cơ quay và truyền chuyển động sang trục bơm thông qua bộ phận liên kết truyền động.
Tốc độ quay của bơm đạt 600r.Pm, giúp các chi tiết bên trong thân bơm chuyển động đều, tạo ra quá trình hút và đẩy chất lỏng liên tục. Nhờ công suất 11KW, động cơ có đủ lực để giúp bơm vận chuyển môi chất với lưu lượng 25m3/h trong điều kiện làm việc công nghiệp.
Tạo vùng hút tại cổng đầu vào
Khi trục bơm quay, thể tích bên trong khoang bơm thay đổi, tạo ra vùng áp suất thấp tại cổng hút. Nhờ sự chênh lệch áp suất này, chất lỏng dễ bay hơi từ bồn chứa hoặc đường ống sẽ được hút vào bên trong thân bơm.
Đối với Bơm khí hóa lỏng YAB25-5, cổng hút xả có kích thước 3 inch, phù hợp với lưu lượng lớn, giúp dòng chất lỏng đi vào bơm ổn định hơn. Đường hút thông thoáng giúp bơm hạn chế rung động, giảm tình trạng thiếu chất lỏng và đảm bảo quá trình hút diễn ra liên tục.
Cơ chế cánh trượt trong Bơm khí hóa lỏng YAB25-5
Cánh trượt tạo khoang chứa chất lỏng
Một điểm quan trọng trong nguyên lý hoạt động của Bơm khí hóa lỏng YAB25-5 là cơ chế làm việc của cánh trượt. Khi rotor quay, các cánh trượt bên trong bơm di chuyển theo quỹ đạo nhất định, tạo ra các khoang chứa chất lỏng tạm thời.
Các khoang này liên tục mở rộng ở phía cổng hút để tiếp nhận chất lỏng, sau đó thu hẹp dần ở phía cổng xả để đẩy chất lỏng ra ngoài. Nhờ cơ chế này, bơm có thể vận chuyển chất lỏng dễ bay hơi một cách đều và ổn định.
Cánh trượt giúp duy trì dòng chảy liên tục
Cánh trượt của Bơm khí hóa lỏng YAB25-5 được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Khi bơm vận hành, cánh trượt tiếp xúc và làm việc liên tục trong buồng bơm, giúp duy trì dòng chất lỏng ổn định.
Cơ chế cánh trượt giúp bơm phù hợp với các môi chất như LPG, amoniac lỏng, methanol hoặc benzen thô, vì những chất này cần được vận chuyển trong điều kiện kín và hạn chế dao động dòng chảy.
Quá trình hút, nén và xả chất lỏng của YAB25-5
Giai đoạn hút chất lỏng
Ở giai đoạn hút, vùng thể tích trong buồng bơm tăng lên, tạo điều kiện để chất lỏng từ đường ống đi vào thân bơm. Nếu đường hút được bố trí đúng kỹ thuật, chất lỏng sẽ đi vào đều, không bị ngắt quãng và không gây hiện tượng thiếu tải cho bơm.
Giai đoạn này rất quan trọng vì nếu bơm hút không đủ chất lỏng, cánh trượt và phớt làm kín có thể bị ảnh hưởng do ma sát tăng. Vì vậy, khi vận hành Bơm khí hóa lỏng YAB25-5, cần đảm bảo đường hút luôn thông thoáng và có đủ môi chất cấp vào.
Giai đoạn vận chuyển bên trong buồng bơm
Sau khi chất lỏng đi vào, các khoang giữa cánh trượt và thân bơm sẽ mang chất lỏng di chuyển theo chiều quay của rotor. Trong quá trình này, chất lỏng được giữ bên trong buồng bơm và di chuyển dần về phía cổng xả.
Vỏ bơm bằng gang hợp kim chịu mài mòn mật độ cao giúp buồng bơm có độ bền tốt, hỗ trợ quá trình vận chuyển môi chất ổn định. Bề mặt vỏ bơm sau gia công có độ nhẵn cao, góp phần giảm ma sát và hạn chế nguy cơ rò rỉ chất lỏng.
Giai đoạn đẩy chất lỏng ra ngoài
Khi khoang chứa chất lỏng di chuyển đến khu vực cổng xả, thể tích khoang giảm dần, tạo lực ép đẩy chất lỏng ra khỏi bơm. Nhờ đó, chất lỏng được đưa vào đường ống xả để đến bồn chứa, xe bồn, hệ thống chiết nạp hoặc dây chuyền sản xuất.
Với chênh lệch áp suất 0.5MPa và áp suất làm việc 2.0 MPa, Bơm khí hóa lỏng YAB25-5 có thể duy trì lực đẩy phù hợp cho các hệ thống vận chuyển khí hóa lỏng công nghiệp.
Vai trò của khả năng làm kín trong nguyên lý hoạt động
Ngăn rò rỉ trong quá trình bơm
Khả năng làm kín là yếu tố then chốt trong nguyên lý hoạt động của Bơm khí hóa lỏng YAB25-5. Do bơm thường vận chuyển các chất lỏng dễ bay hơi, nếu hệ thống làm kín không tốt, môi chất có thể rò rỉ ra ngoài, gây thất thoát và mất an toàn.
Vòng đệm và phớt cơ khí trong bơm giúp giữ chất lỏng bên trong thân bơm, đặc biệt tại khu vực trục quay và các điểm tiếp xúc quan trọng. Nhờ đó, quá trình hút, vận chuyển và xả chất lỏng được duy trì ổn định.
Giữ ổn định áp suất trong thân bơm
Khi hệ thống làm kín hoạt động tốt, áp suất bên trong thân bơm được giữ ổn định hơn. Điều này giúp Bơm khí hóa lỏng YAB25-5 đạt hiệu quả vận chuyển tốt, hạn chế tụt áp và giảm dao động lưu lượng.
Đây là lý do bơm phù hợp với LPG, amoniac lỏng và các hóa chất dễ bay hơi trong ngành khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Vì sao nguyên lý hoạt động của YAB25-5 phù hợp với chất lỏng dễ bay hơi?
Vận chuyển đều, hạn chế xáo trộn mạnh
Các chất lỏng dễ bay hơi cần được vận chuyển bằng thiết bị có dòng chảy ổn định, hạn chế xáo trộn quá mức. Cơ chế cánh trượt của Bơm khí hóa lỏng YAB25-5 giúp chất lỏng được hút vào và đẩy ra theo chu trình liên tục, giảm hiện tượng dòng chảy bị ngắt quãng.
Điều này giúp hạn chế nguy cơ bay hơi mạnh, giảm thất thoát và hỗ trợ hệ thống vận hành an toàn hơn.
Phù hợp với hệ thống cần độ kín cao
Trong các trạm LPG, kho khí hóa lỏng hoặc nhà máy hóa chất, thiết bị bơm phải đảm bảo khả năng làm kín tốt. Bơm khí hóa lỏng YAB25-5 có đặc điểm làm kín mạnh mẽ, kết hợp với cấu tạo cánh trượt và vòng đệm bền, giúp bơm đáp ứng tốt yêu cầu này.
Nhờ đó, bơm có thể vận chuyển các môi chất nguy hiểm hoặc dễ bay hơi mà vẫn giữ được sự ổn định trong quá trình làm việc.
Những yếu tố ảnh hưởng đến nguyên lý hoạt động của Bơm khí hóa lỏng YAB25-5
Tình trạng đường hút và đường xả
Đường hút và đường xả ảnh hưởng trực tiếp đến hiệu quả hoạt động của bơm. Nếu đường hút bị tắc, quá dài hoặc có nhiều khúc cua, bơm sẽ khó hút đủ chất lỏng. Nếu đường xả bị nghẽn hoặc van xả đóng sai trạng thái, áp suất có thể tăng bất thường.
Vì vậy, để Bơm khí hóa lỏng YAB25-5 hoạt động đúng nguyên lý, hệ thống đường ống cần được thiết kế phù hợp với cổng hút xả 3 inch và kiểm tra kỹ trước khi vận hành.
Tình trạng cánh trượt và vòng đệm
Cánh trượt và vòng đệm là hai bộ phận ảnh hưởng lớn đến khả năng hút, đẩy và làm kín. Nếu cánh trượt bị mòn, kẹt hoặc mất độ linh hoạt, bơm có thể giảm lưu lượng. Nếu vòng đệm bị hỏng, bơm có thể rò rỉ hoặc tụt áp.
Do đó, cần bảo dưỡng định kỳ để đảm bảo cánh trượt, vòng đệm và phớt cơ khí luôn ở trạng thái tốt.
Độ ổn định của động cơ
Động cơ YB160M-4 công suất 11KW cần vận hành ổn định để bơm duy trì tốc độ quay 600r.Pm. Nếu động cơ yếu, điện áp không ổn định hoặc khớp nối bị lệch, quá trình quay của bơm sẽ bị ảnh hưởng, làm giảm hiệu suất hút xả.
Nguyên lý hoạt động của Bơm khí hóa lỏng YAB25-5 dựa trên sự truyền động từ động cơ YB160M-4 công suất 11KW đến trục bơm, làm cánh trượt bên trong buồng bơm chuyển động để tạo quá trình hút, vận chuyển và đẩy chất lỏng ra ngoài. Nhờ tốc độ quay 600r.Pm, lưu lượng 25m3/h, chênh lệch áp suất 0.5MPa và áp suất làm việc 2.0 MPa, bơm đáp ứng tốt nhu cầu vận chuyển khí hóa lỏng trong hệ thống công nghiệp.
Điểm nổi bật của Bơm khí hóa lỏng YAB25-5 nằm ở cơ chế cánh trượt ổn định, khả năng làm kín mạnh mẽ, vỏ bơm bền và đường kính hút xả 3 inch phù hợp với hệ thống lưu lượng lớn. Chính những yếu tố này giúp bơm hoạt động hiệu quả với LPG, amoniac lỏng, methanol, benzen thô, etylen oxit, butadien và nhiều chất lỏng dễ bay hơi khác.
