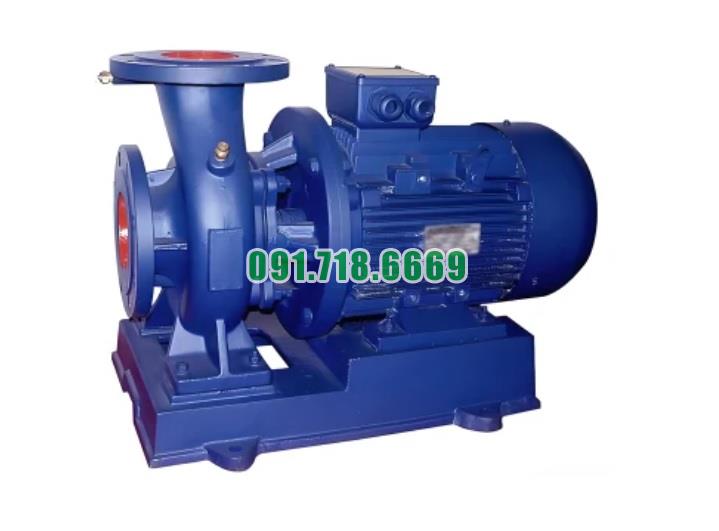

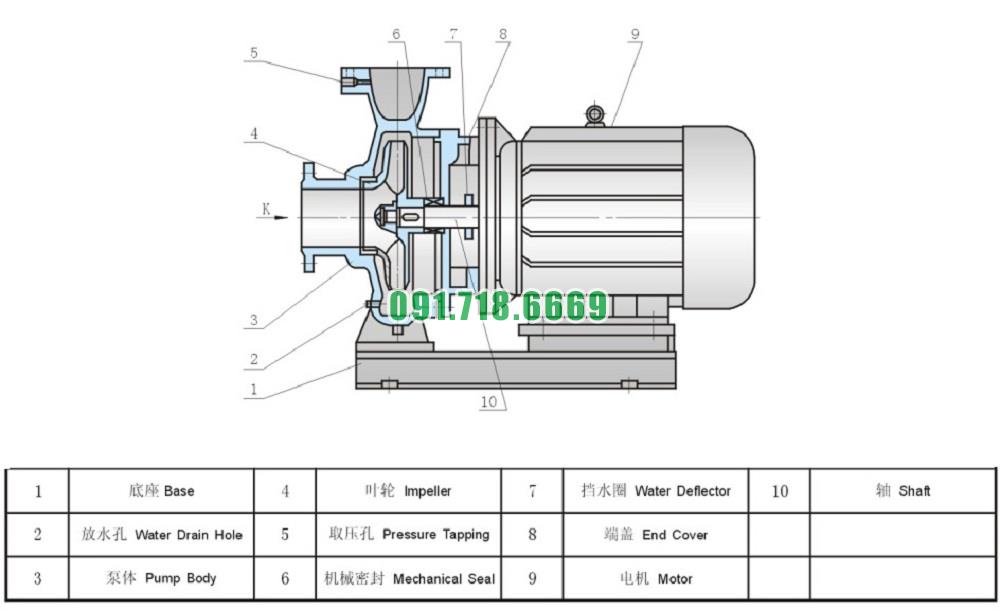

Bơm li tâm trục ngang mode SLW-ISW40-160 bao gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm li tâm trục ngang SLW-ISW40-160 là một thiết bị phức tạp được cấu thành từ nhiều bộ phận chính như sau:
Thân máy (Casing):
- Chức năng: Thân máy là phần chính của bơm, chịu trách nhiệm chứa và bảo vệ các bộ phận bên trong bơm.
- Vật liệu: Thường được làm bằng gang hoặc thép không gỉ để chịu được áp suất và môi trường làm việc khắc nghiệt.
Cánh quạt (Impeller):
- Chức năng: Cánh quạt là bộ phận tạo lực ly tâm để đẩy nước từ điểm hút đến điểm xả.
- Thiết kế: Cánh quạt thường được thiết kế với số lượng và hình dạng cụ thể để tối ưu hóa hiệu suất của bơm.
Vỏ (Casing cover):
- Chức năng: Vỏ bọc bên ngoài thân máy và cánh quạt, giữ chặt các bộ phận bên trong và hướng dẫn nước qua từ điểm hút đến cánh quạt.
- Vật liệu: Được làm bằng kim loại chất lượng cao để bảo vệ và hạn chế mài mòn do nước.
Phốt cơ khí (Mechanical seal):
- Chức năng: Phốt cơ khí là bộ phận quan trọng để ngăn nước và các chất lỏng trong bơm không bị rò rỉ ra ngoài.
- Cấu tạo: Bao gồm các miếng đệm chịu nhiệt và chất lỏng bôi trơn, đảm bảo khả năng hoạt động hiệu quả và bền bỉ trong môi trường làm việc khắc nghiệt.
Trục (Shaft):
- Chức năng: Trục là bộ phận truyền động quay của bơm, nối động cơ với cánh quạt để chuyển động nước.
- Vật liệu: Thường được làm bằng thép không gỉ hoặc kim loại chống mài mòn để đảm bảo độ bền và tuổi thọ cao.
Bộ đệm (Bearings):
- Chức năng: Bộ đệm hỗ trợ trục bơm, giúp giảm ma sát và rung động trong quá trình vận hành.
- Vật liệu: Sử dụng vòng bi chất lượng cao và hệ thống bôi trơn phù hợp để đảm bảo hiệu suất và tuổi thọ của bơm.
Hệ thống truyền động (Drive system):
- Chức năng: Là hệ thống giúp truyền động từ động cơ đến cánh quạt bơm.
- Cấu tạo: Bao gồm các phần như đai, puly, bánh răng và hệ thống truyền động khác tùy thuộc vào thiết kế và ứng dụng cụ thể của bơm.
Bộ phận kết nối (Connection parts):
- Chức năng: Bao gồm các ống nối và van để kết nối bơm với hệ thống cung cấp hoặc xả nước.
- Vật liệu: Thường được làm bằng thép không gỉ hoặc vật liệu chịu lực khác để đảm bảo tính bền và an toàn trong quá trình vận hành.
Cấu tạo chi tiết của bơm li tâm trục ngang SLW-ISW40-160 cho thấy sự phức tạp và tính chuyên sâu trong thiết kế và sản xuất, nhằm đảm bảo hiệu suất cao và độ bền trong các ứng dụng công nghiệp và dân dụng.
Bơm li tâm trục ngang mode SLW-ISW40-160 được áp dụng để xử lý chất lỏng ăn mòn trong các ngành công nghiệp
Bơm nước li tâm trục ngang SLW-ISW40-160 được thiết kế đặc biệt để xử lý các chất lỏng ăn mòn trong nhiều ngành công nghiệp khác nhau. Dưới đây là các ngành công nghiệp chính mà bơm này có thể được áp dụng để xử lý chất lỏng ăn mòn:
Ngành công nghiệp hóa chất: Trong các nhà máy sản xuất hóa chất, bơm SLW-ISW40-160 có vai trò quan trọng trong việc chuyển bơm các hóa chất ăn mòn như axit, kiềm, dung môi và các hợp chất hữu cơ khác. Bơm được thiết kế với vật liệu chịu mòn và khả năng chịu axit, kiềm cao để đảm bảo hiệu suất và độ bền trong môi trường khắc nghiệt này.
Ngành công nghiệp dầu khí: Trong việc khai thác, vận chuyển và xử lý dầu khí, các chất lỏng như dầu thô, xăng dầu và các chất hóa dẻo có thể gặp phải. Bơm nước SLW-ISW40-160 có thể được sử dụng để bơm các chất lỏng này trong các quy trình sản xuất và xử lý.
Ngành công nghiệp sản xuất giấy: Trong quá trình sản xuất giấy, các chất hóa học như các dung dịch tẩy trắng, keo và các chất lỏng xử lý giấy có thể có tính ăn mòn cao. Bơm SLW-ISW40-160 hỗ trợ trong việc cung cấp nước cho các quy trình này một cách hiệu quả và bền bỉ.
Ngành công nghiệp xử lý nước và nước thải: Trong các nhà máy xử lý nước và nước thải, có nhu cầu sử dụng bơm để xử lý các chất lỏng chứa hóa chất và các chất phụ gia. Bơm nước SLW-ISW40-160 cung cấp khả năng xử lý và bơm các chất lỏng này một cách an toàn và hiệu quả.
Ngành công nghiệp luyện kim và chế biến kim loại: Trong các nhà máy luyện kim và xử lý kim loại, việc chuyển bơm các dung dịch axit, dung môi và các chất lỏng ăn mòn khác là cần thiết. Bơm SLW-ISW40-160 cung cấp sự tin cậy và hiệu suất cao trong các quy trình này.
Với tính năng chịu mòn cao và khả năng xử lý các chất lỏng ăn mòn trong môi trường công nghiệp khắc nghiệt, bơm nước li tâm trục ngang SLW-ISW40-160 là một lựa chọn lý tưởng cho các ứng dụng trong các ngành công nghiệp đòi hỏi độ bền và hiệu suất cao
Điều kiện làm việc bơm li tâm trục ngang mode SLW-ISW40-160
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

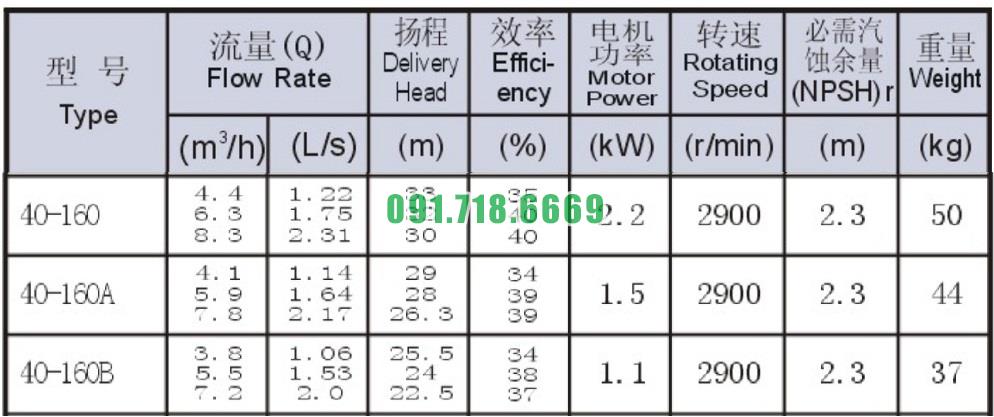

Bảng thông số kỹ thuật bơm li tâm trục ngang mode SLW-ISW40-160

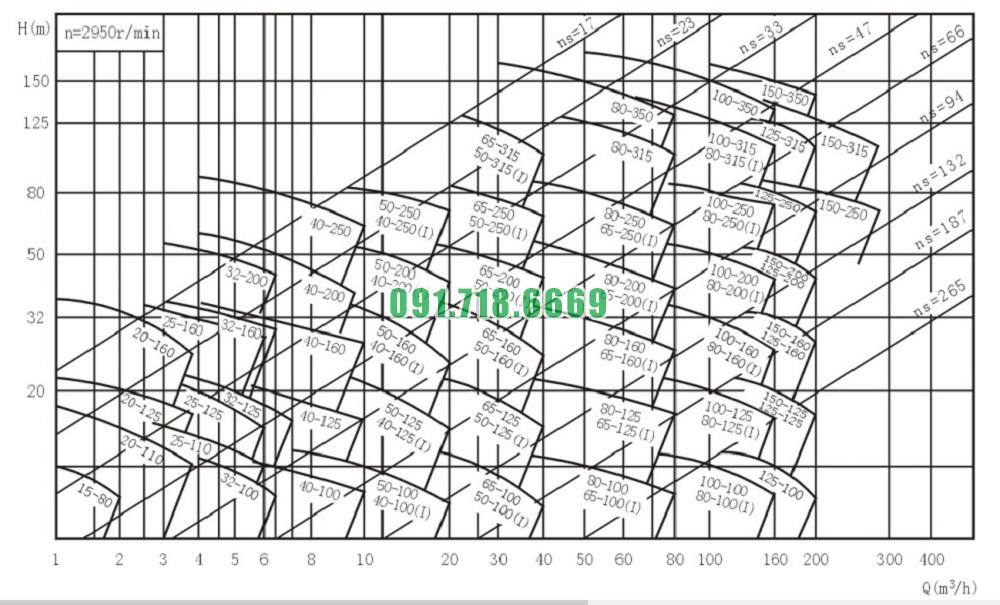

Đường cong hiệu suất bơm li tâm trục ngang mode SLW-ISW40-160

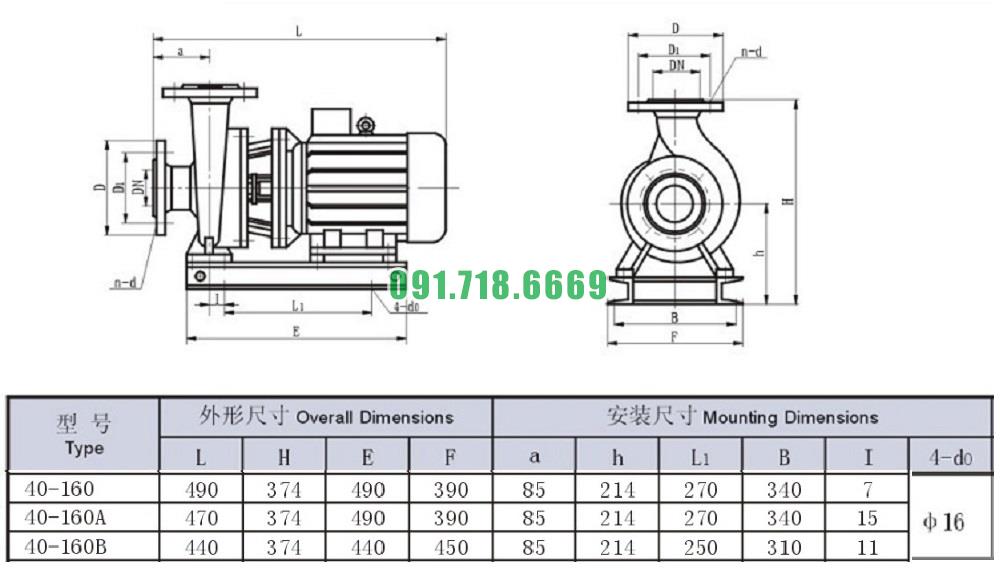

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang mode SLW-ISW40-160
