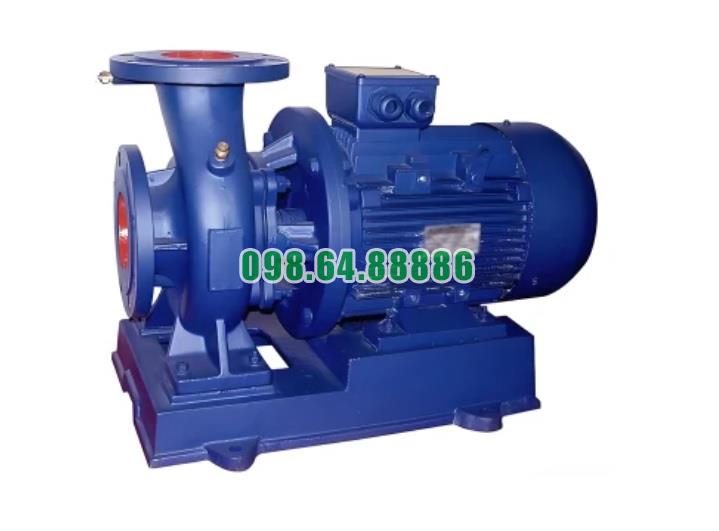

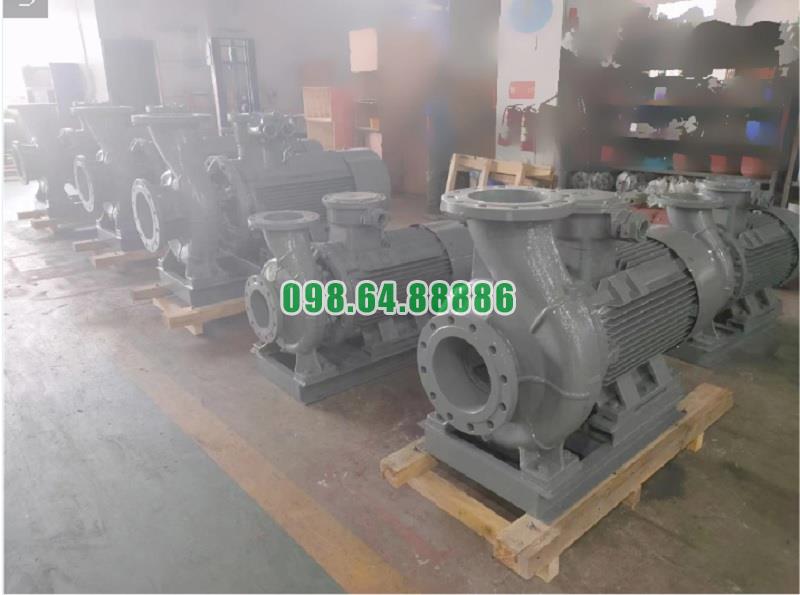

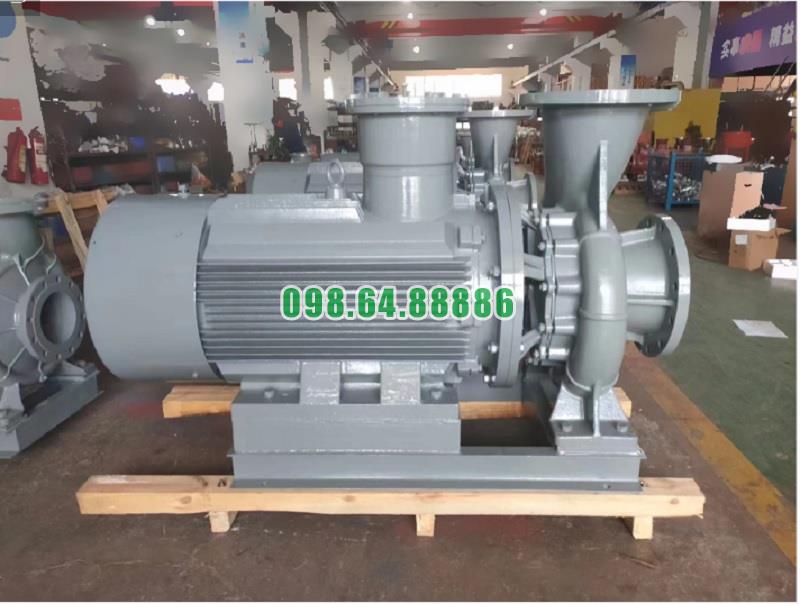

Cấu tạo nhỏ gọn của bơm nước li tâm trục ngang lưu lượng 53.3 L/s mã SLW100-ISW100-250-I
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I với lưu lượng 53.3 L/s (tương đương 192 m³/h) có thiết kế nhỏ gọn, tối ưu hóa về kích thước và hiệu suất. Dưới đây là chi tiết về cấu tạo nhỏ gọn của dòng bơm này:
1. Thiết kế tổng thể
Kích thước nhỏ gọn:
- Bơm được thiết kế với thân bơm và động cơ tích hợp đồng trục, giảm kích thước tổng thể.
- Tối ưu không gian lắp đặt, phù hợp với các khu vực hạn chế diện tích như trạm bơm, nhà máy, hoặc tòa nhà cao tầng.
Trọng lượng nhẹ:
- Sử dụng vật liệu tiên tiến như thép không gỉ hoặc hợp kim nhôm (cho một số thành phần), giúp giảm trọng lượng mà vẫn đảm bảo độ bền.
Kiểu dáng trục ngang:
- Thiết kế trục ngang giúp giảm chiều cao của bơm, dễ dàng đặt trên bệ đỡ hoặc đế bơm.
2. Các thành phần chính trong thiết kế nhỏ gọn
a. Thân bơm
- Kích thước vừa phải: Thân bơm được thiết kế theo dạng xoắn (volute), tạo dòng chảy tối ưu mà không làm tăng kích thước.
- Chất liệu chống ăn mòn: Sử dụng thép không gỉ hoặc gang đúc với lớp phủ chống ăn mòn, phù hợp với các ứng dụng cấp nước hoặc xử lý nước.
b. Cánh bơm
- Kích thước phù hợp: Cánh bơm được gia công nhỏ gọn nhưng hiệu quả, đảm bảo lưu lượng 53.3 L/s mà không làm tăng kích thước toàn bộ bơm.
- Thiết kế thủy lực tối ưu: Cánh bơm dạng kín hoặc bán kín, gia tăng hiệu quả vận hành và giảm tổn thất năng lượng.
c. Trục bơm
- Trục ngắn: Trục được thiết kế ngắn và đồng trục với động cơ, giúp giảm không gian chiếm dụng.
- Chất liệu chắc chắn: Trục làm từ thép không gỉ hoặc hợp kim có độ bền cao, đảm bảo chống xoắn và mài mòn trong quá trình vận hành.
d. Động cơ
- Kích thước đồng bộ với bơm:
- Động cơ công suất 55 kW được tích hợp gọn gàng, không làm tăng chiều dài hoặc chiều cao tổng thể của bơm.
- Động cơ đạt tiêu chuẩn IP54, đảm bảo khả năng chống nước và bụi trong không gian nhỏ.
e. Đế bơm
- Thiết kế phẳng và nhỏ gọn:
- Đế bơm có kích thước tối ưu, dễ lắp đặt trên các bề mặt phẳng.
- Có các lỗ gắn bu lông để cố định bơm một cách chắc chắn, giảm rung lắc.
f. Hệ thống làm kín
- Phớt cơ khí nhỏ gọn: Đảm bảo không rò rỉ nước trong quá trình vận hành.
- Tiết kiệm không gian: Hệ thống làm kín được thiết kế tích hợp, không làm tăng kích thước của bơm
Môi trường phù hợp sử dụng bơm nước li tâm trục ngang lưu lượng 53.3 L/s mã SLW100-ISW100-250-I
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I với lưu lượng 53.3 L/s (192 m³/h) là một thiết bị mạnh mẽ, phù hợp với nhiều loại môi trường nhờ vào thiết kế linh hoạt, vật liệu bền bỉ, và khả năng vận hành hiệu quả. Dưới đây là các môi trường phù hợp nhất để sử dụng loại bơm này:
1. Môi trường nước sạch
- Nguồn cấp nước: Hồ, sông, giếng khoan, bể chứa nước sạch.
- Ứng dụng: Cấp nước sạch cho dân dụng, khu đô thị, công nghiệp, và hệ thống cấp nước công cộng.
- Điều kiện: Đảm bảo nước không chứa cặn bẩn lớn hoặc tạp chất ăn mòn.
2. Môi trường công nghiệp
- Nhà máy sản xuất:
- Dùng để bơm nước trong các nhà máy thực phẩm, đồ uống, hóa chất không ăn mòn, và dược phẩm.
- Hệ thống làm mát:
- Bơm nước tuần hoàn trong các hệ thống làm mát máy móc hoặc dây chuyền sản xuất.
- Điều kiện: Nhiệt độ chất lỏng không quá cao, và nước không chứa chất rắn gây tắc nghẽn.
3. Môi trường nông nghiệp
- Tưới tiêu:
- Dùng trong hệ thống tưới tự động, bán tự động cho các cánh đồng, vườn cây, hoặc trang trại.
- Thủy lợi:
- Phân phối nước từ các kênh mương, ao hồ đến các vùng canh tác.
- Điều kiện: Cần lắp thêm lưới lọc ở đầu hút để loại bỏ tạp chất trước khi vào bơm.
4. Môi trường xử lý nước thải (nước ít tạp chất)
- Ứng dụng:
- Dùng trong các giai đoạn xử lý nước thải công nghiệp và sinh hoạt, đặc biệt là nước đã qua lắng và tách cặn.
- Điều kiện: Bơm thích hợp cho nước thải nhẹ hoặc nước sau xử lý sơ cấp, không có tạp chất rắn lớn.
5. Môi trường xây dựng và công trình
- Hệ thống cấp nước:
- Cung cấp nước cho các công trình xây dựng lớn, hệ thống cấp nước tạm thời tại công trường.
- Thoát nước:
- Bơm thoát nước trong các hầm công trình hoặc các khu vực bị ngập.
- Điều kiện: Cần đảm bảo nước không chứa bùn hoặc các hạt rắn lớn gây hư hỏng cánh bơm.
6. Môi trường xử lý nước cho y tế và dược phẩm
- Ứng dụng:
- Cấp nước sạch đạt tiêu chuẩn cao cho bệnh viện, trung tâm y tế, hoặc trong quy trình sản xuất dược phẩm.
- Điều kiện: Sử dụng vật liệu chống ăn mòn và chịu được các tiêu chuẩn vệ sinh nghiêm ngặt.
7. Môi trường ngoài trời
- Ứng dụng:
- Lắp đặt trong các hệ thống bơm nước ngoài trời như thủy lợi, cấp nước cho khu vực nông thôn hoặc các dự án cấp nước lưu động.
- Điều kiện: Động cơ đạt tiêu chuẩn bảo vệ IP54 hoặc cao hơn, cần có mái che để bảo vệ khỏi thời tiết khắc nghiệt.
8. Môi trường nhiệt độ và áp suất đặc thù
- Nhiệt độ chất lỏng:
- Thích hợp cho nước có nhiệt độ từ 0°C đến 80°C (tùy thuộc vào vật liệu bơm và thông số kỹ thuật của nhà sản xuất).
- Áp suất hệ thống:
- Phù hợp với các hệ thống có áp suất làm việc trong phạm vi thiết kế, đảm bảo cột áp tối đa 83m.
Lưu ý khi sử dụng trong các môi trường đặc biệt
- Nước nhiễm hóa chất nhẹ:
- Có thể sử dụng bơm với các chất lỏng nhẹ nhàng, không ăn mòn như nước chứa clo hoặc nước khử trùng.
- Cần xác định loại vật liệu bơm (thép không gỉ hoặc hợp kim đặc biệt) để đảm bảo khả năng chống ăn mòn.
- Nước chứa cặn hoặc tạp chất:
- Lắp thêm hệ thống lưới lọc đầu vào để bảo vệ bơm.
- Nhiệt độ môi trường cao hoặc thấp:
- Đảm bảo động cơ và vật liệu bơm chịu được điều kiện nhiệt độ môi trường nơi lắp đặt.
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I phù hợp sử dụng trong nhiều môi trường, đặc biệt là các hệ thống xử lý nước sạch, cấp nước công nghiệp, nông nghiệp, và xây dựng. Để đạt hiệu quả tối ưu, cần đảm bảo lắp đặt đúng kỹ thuật và lựa chọn các biện pháp bảo vệ phù hợp với từng điều kiện môi trường cụ thể
Điều kiện làm việc bơm nước li tâm trục ngang lưu lượng 53.3 L/s mã SLW100-ISW100-250-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

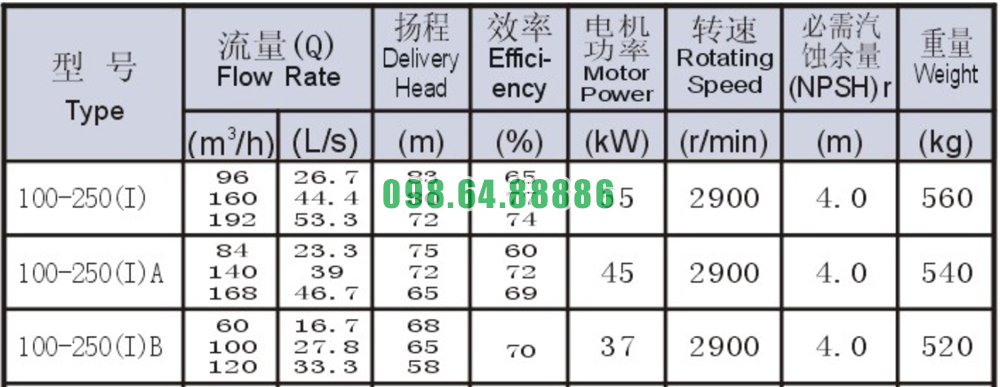

Bảng thông số kỹ thuật bơm nước li tâm trục ngang lưu lượng 53.3 L/s mã SLW100-ISW100-250-I

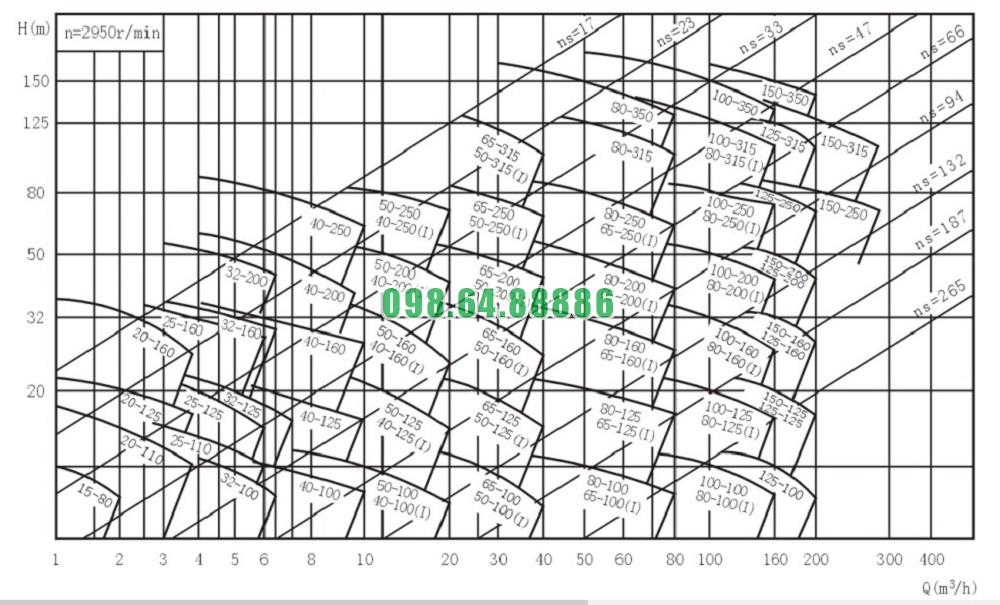

Đường cong hiệu suất bơm nước li tâm trục ngang lưu lượng 53.3 L/s mã SLW100-ISW100-250-I

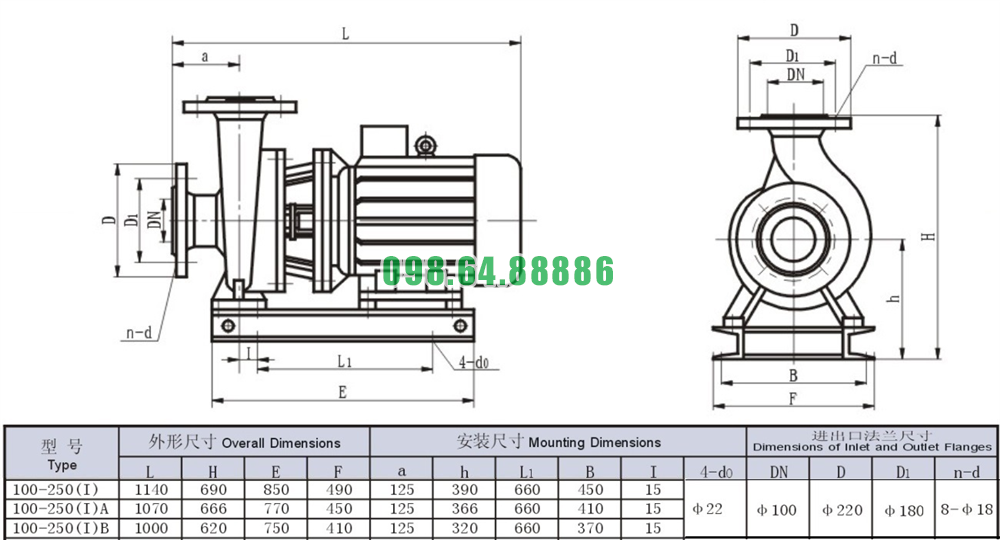

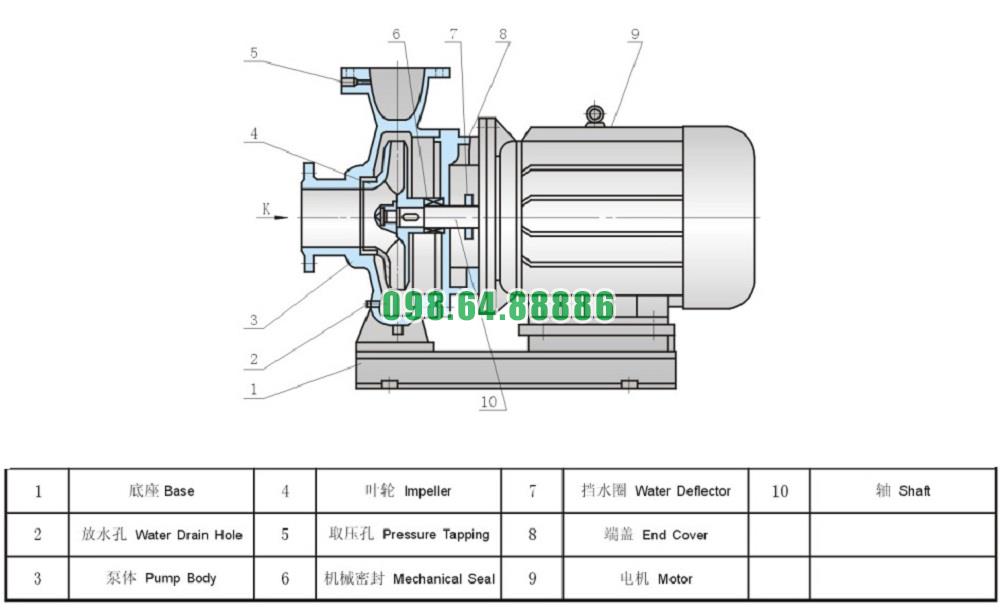

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang lưu lượng 53.3 L/s mã SLW100-ISW100-250-I
