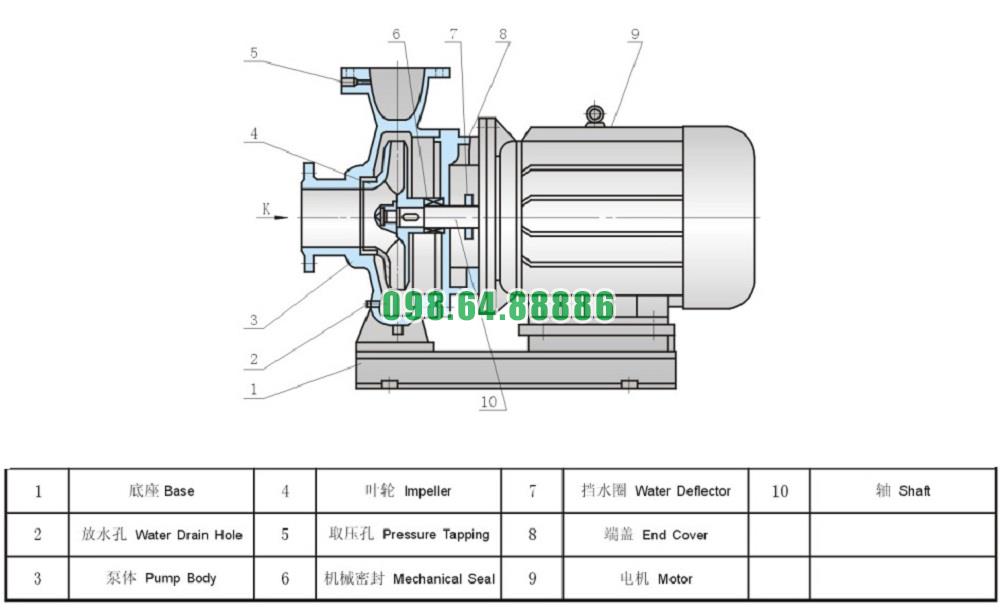

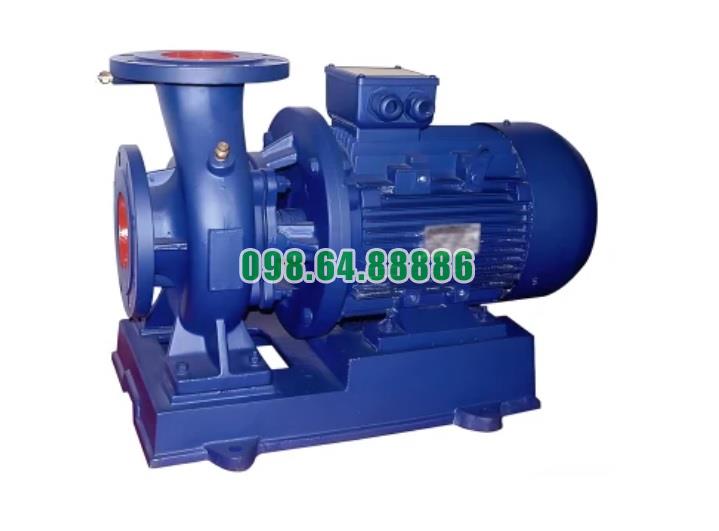

Bơm nước trục ngang SLW100-ISW100-200-I động cơ 37 kw cấu tạo gồm máy bơm, động cơ và đế
Bơm nước trục ngang SLW100-ISW100-200-I với động cơ 37 kW là loại bơm ly tâm được sử dụng phổ biến trong các hệ thống cấp nước, hệ thống xử lý nước thải, hoặc các ứng dụng cần chuyển tải chất lỏng có tính chất tương tự nước. Cấu tạo của bơm này bao gồm ba phần chính:
Máy bơm (Housing và Rotor):
- Housing (Vỏ bơm): Đây là phần bao quanh các bộ phận chuyển động của bơm, có nhiệm vụ chứa nước và hướng dòng chảy qua các cánh quạt. Vỏ bơm thường được làm từ vật liệu chịu ăn mòn và áp lực, như gang hoặc thép không gỉ.
- Cánh quạt (Impeller): Cánh quạt của bơm có hình dạng đặc biệt để tạo ra lực ly tâm, từ đó đẩy nước ra khỏi trục bơm. Khi động cơ quay, cánh quạt hút nước vào từ cửa hút và đẩy ra qua cửa xả, làm tăng tốc độ và áp suất của dòng nước.
- Trục bơm (Shaft): Trục bơm là bộ phận truyền động từ động cơ đến cánh quạt. Trục được thiết kế để chịu tải trọng và mài mòn do sự chuyển động của cánh quạt.
Động cơ (Motor):
- Động cơ 37 kW cung cấp năng lượng cho bơm hoạt động. Động cơ này được nối với trục bơm qua khớp nối (coupling). Động cơ có thể là động cơ điện hoặc động cơ chạy bằng nhiên liệu, tùy thuộc vào yêu cầu cụ thể của ứng dụng.
- Động cơ có thể là động cơ một chiều hoặc ba chiều, và thường được bảo vệ bởi các hệ thống chống quá tải để đảm bảo tuổi thọ lâu dài và hiệu suất tối ưu.
Đế bơm (Base Plate):
- Đế bơm là bộ phận chịu lực và giữ cố định toàn bộ hệ thống bơm và động cơ. Đế bơm được làm từ vật liệu chắc chắn như thép hoặc gang, giúp duy trì sự ổn định và giảm độ rung trong quá trình bơm hoạt động.
- Đế còn giúp tạo sự cân bằng cho bơm, đồng thời dễ dàng lắp đặt và bảo trì hệ thống bơm.
Bơm nước trục ngang SLW100-ISW100-200-I động cơ 37 kw dùng để xử lý nước sạch sinh hoạt
Bơm nước trục ngang SLW100-ISW100-200-I với động cơ 37 kW là một thiết bị được thiết kế đặc biệt để đáp ứng nhu cầu xử lý nước sạch. Dưới đây là một số thông tin về ứng dụng và đặc điểm của dòng bơm này:
Ứng dụng chính:
Xử lý nước sạch:
- Sử dụng trong các hệ thống cung cấp nước sạch cho nhà máy, khu dân cư, và công nghiệp.
- Ứng dụng trong các trạm bơm tăng áp.
Hệ thống làm mát:
- Dùng trong hệ thống tuần hoàn nước làm mát ở các nhà máy công nghiệp.
Cấp nước cho nông nghiệp:
- Tưới tiêu hoặc vận chuyển nước trong nông nghiệp quy mô lớn.
Hệ thống PCCC (Phòng cháy chữa cháy):
- Là thành phần quan trọng trong hệ thống bơm chữa cháy, đảm bảo cung cấp nước áp lực cao.
Ứng dụng trong công nghiệp:
- Dùng trong các nhà máy xử lý nước thải và các ngành công nghiệp cần vận chuyển nước với lưu lượng lớn.
Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-200-I động cơ 37 kw
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

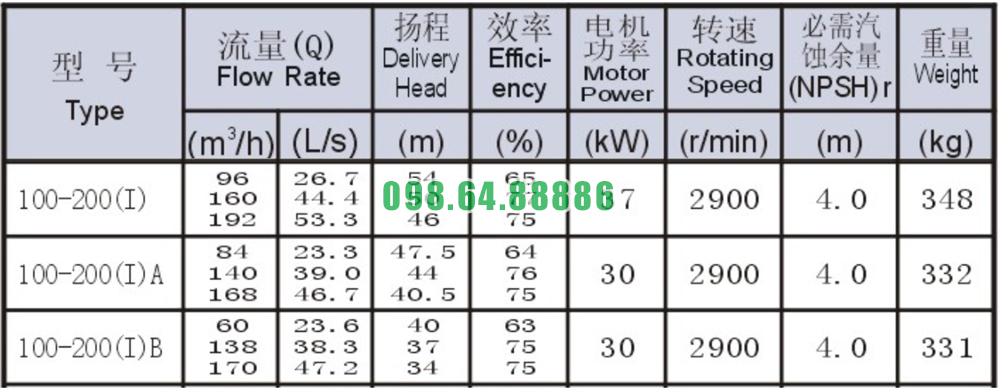

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-200-I động cơ 37 kw

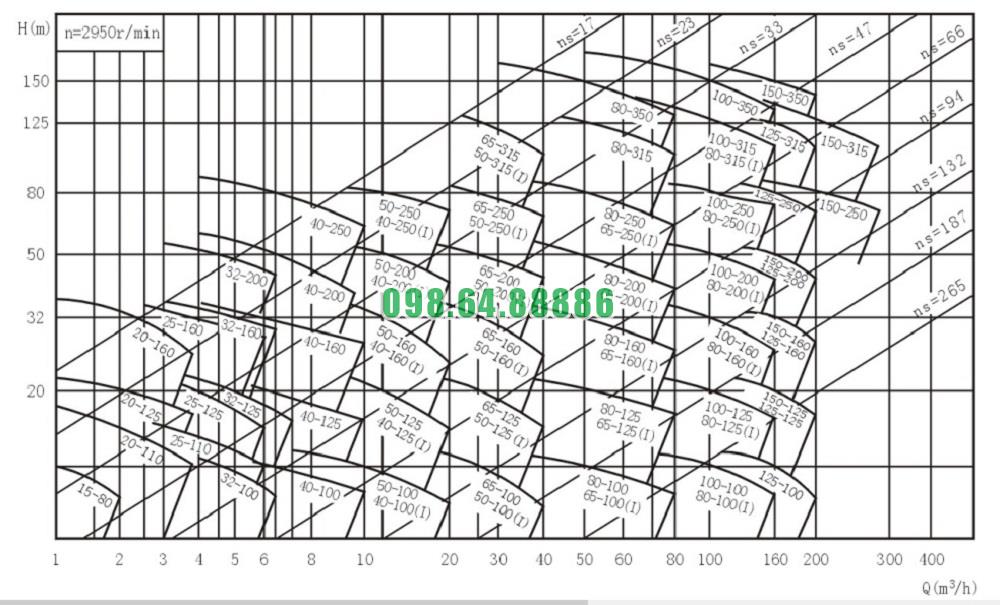

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-200-I động cơ 37 kw

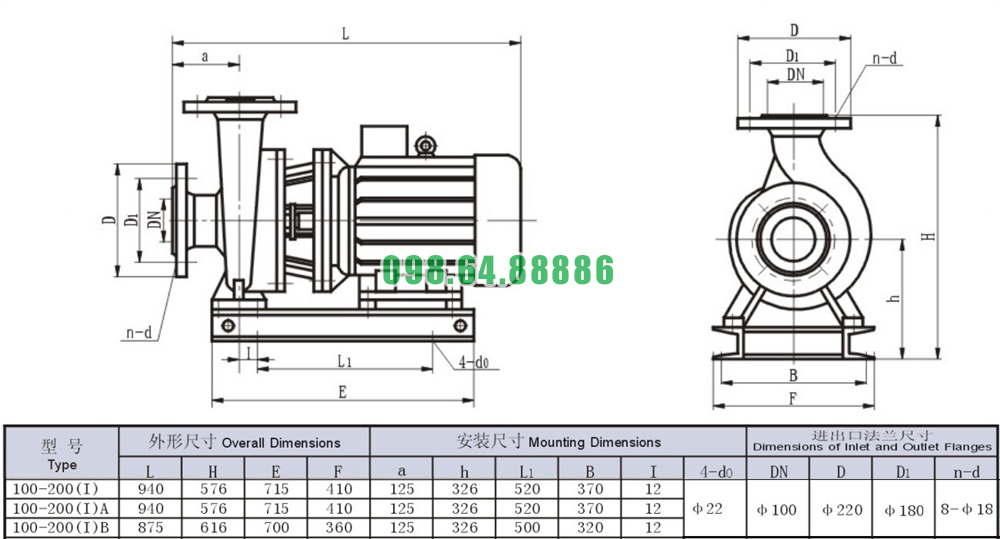

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-200-I động cơ 37 kw
