Bơm dầu truyền nhiệt RY80-50-200 được thiết kế để làm việc với dầu tải nhiệt ở nhiệt độ cao, vì vậy khả năng kiểm soát nhiệt tại khu vực trục và ổ bi là yếu tố rất quan trọng. Điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống, giúp kết cấu bơm gọn hơn và giảm số lượng thiết bị phụ trợ.

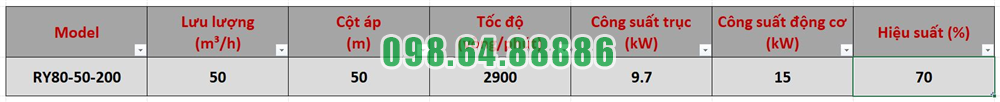

Với thông số làm việc 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, thiết kế tản nhiệt tự nhiên giúp Bơm dầu truyền nhiệt RY80-50-200 phù hợp hơn với các hệ thống tuần hoàn dầu nóng liên tục.
Tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY80-50-200 là cách bố trí kết cấu để nhiệt từ thân bơm và dầu nóng không truyền trực tiếp quá nhiều đến cụm ổ bi và phần truyền động.
Thay vì phải sử dụng nước làm mát tuần hoàn quanh cụm bơm, dòng RY tận dụng chính kết cấu thân ổ trục, giá đỡ và khoảng cách giữa phần bơm nóng với khu vực khớp nối để hỗ trợ thoát nhiệt ra môi trường.
Nhờ đó, hệ thống bơm không cần thêm một mạch nước làm mát riêng.
Một đặc điểm quan trọng trong thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY80-50-200 là cụm ổ trục không đặt sát hoàn toàn với phần thân bơm chứa dầu nóng.
Giữa thân bơm và khu vực truyền động có các chi tiết như nắp bơm, thân ổ trục và giá đỡ. Cách bố trí này tạo ra khoảng cách vật lý giữa nguồn nhiệt và ổ bi.
Khoảng cách đó giúp giảm tốc độ truyền nhiệt trực tiếp từ thân bơm sang các chi tiết quay phía sau.
Thân ổ trục vừa có nhiệm vụ chứa và định vị hai bộ vòng bi, vừa đóng vai trò quan trọng trong việc phân tán nhiệt.
Khi nhiệt truyền từ phía thân bơm về cụm ổ trục, bề mặt thân ổ trục tiếp xúc với không khí xung quanh và giải phóng một phần nhiệt ra môi trường.
Nhờ vậy, nhiệt không tập trung hoàn toàn tại ổ bi.
Đây là một trong những yếu tố giúp Bơm dầu truyền nhiệt RY80-50-200 có thể làm việc trong hệ thống dầu nóng mà không cần hệ thống làm mát nước phức tạp.
Giá đỡ của dòng RY không chỉ có nhiệm vụ giữ chắc cụm ổ trục mà còn giúp tạo khoảng trống xung quanh phần cơ khí của bơm.
Không khí có thể lưu thông tự nhiên quanh thân ổ trục và giá đỡ, hỗ trợ quá trình trao đổi nhiệt với môi trường.
Thiết kế mở và khoảng cách giữa các cụm chi tiết giúp nhiệt được phân tán thay vì tích tụ tại một vị trí.
Ổ bi là một trong những bộ phận nhạy cảm với nhiệt độ cao.
Nếu nhiệt từ dầu nóng truyền quá nhiều đến ổ bi, dầu hoặc mỡ bôi trơn có thể nhanh chóng giảm chất lượng, làm tăng ma sát và ảnh hưởng đến tuổi thọ vòng bi.
Thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY80-50-200 giúp hạn chế lượng nhiệt truyền trực tiếp đến cụm ổ bi, đồng thời kết hợp với hệ thống bôi trơn để duy trì điều kiện làm việc ổn định cho trục.
Phía sau cụm ổ trục là khớp nối mềm và động cơ.
Việc tạo khoảng cách giữa thân bơm nóng và cụm truyền động giúp giảm tác động nhiệt lên khớp nối và khu vực đầu trục động cơ.
Điều này đặc biệt quan trọng khi bơm làm việc liên tục với dầu tải nhiệt ở nhiệt độ cao.
Nhờ bố trí kết cấu hợp lý, nhiệt tập trung chủ yếu ở phần thủy lực của bơm và giảm dần khi truyền về phía động cơ.
Một lợi thế rõ ràng của thiết kế RY là không phụ thuộc vào hệ thống làm mát bằng nước truyền thống.
Điều này giúp giảm:
Nhờ đó, tổng thể Bơm dầu truyền nhiệt RY80-50-200 trở nên gọn hơn và thuận tiện hơn khi bố trí trong hệ thống.
Do không phải bố trí thêm mạch nước làm mát, khu vực xung quanh bơm có thể được tổ chức đơn giản hơn.
Người lắp đặt chủ yếu cần tập trung vào đường hút, đường xả, bệ máy, động cơ và không gian bảo dưỡng.
Điều này phù hợp với những hệ thống yêu cầu cụm bơm dầu nóng có kết cấu gọn, ít thiết bị phụ trợ và dễ tiếp cận khi kiểm tra.
Mặc dù Bơm dầu truyền nhiệt RY80-50-200 có thiết kế tản nhiệt tự nhiên, việc kiểm soát nhiệt vẫn phụ thuộc nhiều vào chế độ vận hành.
Trước khi khởi động với dầu nóng, thân bơm cần được gia nhiệt từ từ. Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không nên quá lớn, đồng thời tốc độ tăng nhiệt cần được kiểm soát.
Việc gia nhiệt đúng cách giúp các chi tiết giãn nở đều hơn và giảm tải nhiệt đột ngột lên cụm trục, ổ bi và thân ổ trục.
Thiết kế tản nhiệt tự nhiên không có nghĩa là có thể bỏ qua việc kiểm tra nhiệt độ.
Trong quá trình vận hành RY80-50-200, cần thường xuyên theo dõi nhiệt độ ổ bi, tình trạng bôi trơn, độ rung và tiếng ồn.
Nếu ổ bi nóng bất thường, cần kiểm tra ngay các nguyên nhân như thiếu dầu hoặc mỡ bôi trơn, lệch tâm giữa bơm và động cơ hoặc ổ bi bị hư hỏng.
Thiết kế tản nhiệt tự nhiên độc đáo của Bơm dầu truyền nhiệt RY80-50-200 nằm ở việc bố trí thân bơm, thân ổ trục, giá đỡ và cụm truyền động theo hướng hạn chế truyền nhiệt trực tiếp từ dầu nóng đến ổ bi và động cơ.
Nhờ không sử dụng hệ thống làm mát bằng nước truyền thống, bơm có kết cấu gọn hơn, giảm thiết bị phụ trợ và thuận tiện hơn trong lắp đặt cũng như bảo dưỡng. Với điểm làm việc 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, giải pháp tản nhiệt tự nhiên là một đặc điểm quan trọng giúp Bơm dầu truyền nhiệt RY80-50-200 phù hợp với các hệ thống tuần hoàn dầu nóng công nghiệp

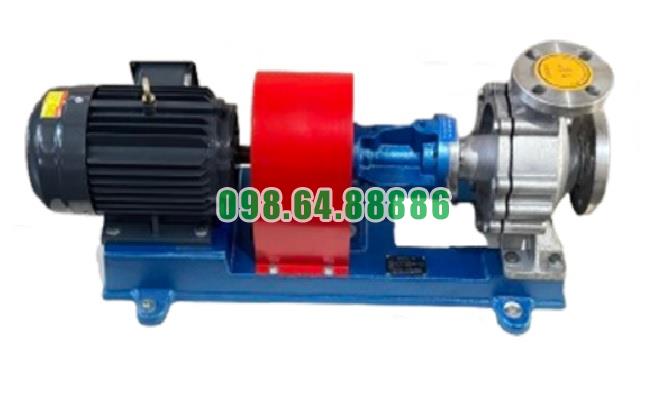

Bơm tuần hoàn dầu tải nhiệt RY80-50-200 Công suất 15 kW, lưu lượng 50 m3/h, cột áp 50 m
