Máy bơm booster inline ISG50-250, IRG50-250 có cấu tạo đồng bộ giữa thân bơm và động cơ điện, với các bộ phận được thiết kế tối ưu nhằm đảm bảo hiệu suất cao, vận hành ổn định và dễ dàng bảo dưỡng. Dưới đây là các bộ phận chính cấu thành nên thiết bị:
Là bộ phận bao quanh toàn bộ cánh bơm và buồng làm việc.
Được chế tạo bằng gang xám hoặc thép đúc, có khả năng chịu áp lực cao và chống ăn mòn nhẹ.
Thiết kế dạng xoắn ốc hoặc volute, giúp chuyển đổi năng lượng động sang áp lực tĩnh một cách hiệu quả.
Hai đầu hút – xả nằm trên cùng một trục, thuận tiện cho việc lắp đặt inline thẳng hàng.
Là bộ phận quan trọng tạo ra lực ly tâm để đẩy chất lỏng.
Cánh bơm thường là dạng cánh kín, được đúc nguyên khối hoặc hàn chắc chắn.
Vật liệu chế tạo có thể là inox, gang hoặc đồng hợp kim, tùy theo loại chất lỏng sử dụng.
Thiết kế hình học tối ưu đảm bảo tốc độ dòng chảy cao và tổn thất thấp.
Truyền mô-men quay từ động cơ đến cánh bơm.
Thường được chế tạo bằng thép hợp kim tôi cứng để đảm bảo độ bền và độ thẳng tuyệt đối.
Trục được gia công chính xác và có thể lắp bạc lót hoặc vòng đệm để hạn chế rung và mài mòn.
Là bộ phận làm kín trục bơm tại vị trí xuyên qua thân bơm.
Ngăn nước rò rỉ ra ngoài và bảo vệ vòng bi cũng như động cơ khỏi bị thấm ẩm.
Có thể sử dụng loại phớt đơn hoặc phớt đôi, tùy điều kiện áp suất và nhiệt độ chất lỏng.
Giữ trục quay đúng tâm, giảm ma sát và rung động khi vận hành.
Sử dụng vòng bi chất lượng cao, được bôi trơn bằng mỡ chịu nhiệt hoặc dầu tuần hoàn.
Được bảo vệ bởi nắp chắn bụi để tăng tuổi thọ và hạn chế hao mòn.
Là giá đỡ toàn bộ bơm, thường được đúc liền hoặc bắt vít trực tiếp vào thân bơm.
Giúp cố định máy chắc chắn trên nền sàn hoặc bệ móng, đảm bảo độ ổn định khi chạy.
Là nguồn cấp năng lượng chính cho máy bơm, thường là động cơ 3 pha, chuẩn IEC hoặc IP55.
Tốc độ quay tiêu chuẩn là 2900 vòng/phút (2 cực) hoặc 1450 vòng/phút (4 cực).
Có thể tích hợp biến tần để điều chỉnh tốc độ quay theo nhu cầu vận hành.
Một số model công suất lớn có thể được tích hợp quạt gió cưỡng bức hoặc vỏ tản nhiệt giúp làm mát động cơ hiệu quả hơn.
Đảm bảo máy hoạt động ổn định liên tục trong thời gian dài.
Là phần tiếp nối giữa bơm và hệ thống ống dẫn, theo tiêu chuẩn DIN, JIS hoặc ANSI.
Giúp kết nối nhanh chóng, đảm bảo kín nước và dễ tháo lắp khi cần bảo trì.
Việc vận hành đúng kỹ thuật máy bơm booster inline model ISG50-250 và IRG50-250 giúp đảm bảo hiệu suất làm việc tối ưu, giảm tiêu hao điện năng, hạn chế hỏng hóc và kéo dài tuổi thọ thiết bị. Dưới đây là hướng dẫn chi tiết các bước vận hành và các lưu ý quan trọng trong từng giai đoạn.
Kiểm tra mức nước đầu vào
Máy bơm phải được mồi đầy nước, đảm bảo buồng bơm không có không khí để tránh hiện tượng chạy khô gây cháy phớt hoặc hỏng cánh bơm.
Đảm bảo điện áp phù hợp
Kiểm tra nguồn điện cung cấp có đủ pha, đủ áp (thường là 3 pha – 380V), tránh hiện tượng sụt áp hoặc mất pha gây cháy động cơ.
Kiểm tra chiều quay của động cơ
Khởi động ngắn trong vài giây để đảm bảo chiều quay của động cơ đúng với chiều mũi tên chỉ trên thân bơm. Nếu sai chiều cần đảo lại dây.
Kiểm tra hệ thống van
Van hút phải luôn mở hoàn toàn. Van xả nên đóng một phần trước khi khởi động để tránh quá tải ban đầu. Sau khi máy ổn định mới mở dần.
Kiểm tra phớt và khớp nối
Đảm bảo phớt cơ khí không rò rỉ nước trước khi khởi động. Siết chặt các bu lông, kiểm tra khớp nối giữa trục bơm và trục động cơ phải thẳng hàng.
Theo dõi dòng điện và áp suất hoạt động
Dòng điện không vượt định mức của động cơ. Áp suất đường ống cần ổn định, nếu thấy dao động mạnh cần kiểm tra hệ thống hút và phớt làm kín.
Quan sát nhiệt độ và tiếng ồn
Máy chạy êm, không phát ra tiếng va đập hay rung động bất thường. Vỏ động cơ ấm vừa phải, không được quá nóng.
Đảm bảo làm mát cho động cơ
Không để vật cản chắn quạt gió của động cơ. Nếu lắp máy trong không gian kín, cần bố trí hệ thống thông gió hiệu quả.
Giám sát phớt cơ khí
Nếu phát hiện rò rỉ nước tại vị trí phớt quá mức, cần ngừng máy để kiểm tra và thay thế nếu cần.
Đóng từ từ van xả
Không tắt máy khi van xả đang mở hoàn toàn để tránh hiện tượng va đập thủy lực gây hư hại đường ống.
Ngắt điện đúng quy trình
Tắt cầu dao hoặc nút khởi động sau khi đã giảm lưu lượng nước. Đảm bảo không để máy bị cắt điện đột ngột khi đang tải nặng.
Vệ sinh định kỳ
Nếu không sử dụng trong thời gian dài, nên xả nước trong buồng bơm, lau khô, bảo quản nơi khô ráo.
Kiểm tra ổ bi và bôi trơn
Sau mỗi 3–6 tháng hoạt động liên tục, kiểm tra tiếng ồn ổ bi và bơm lại mỡ nếu cần.
Thay phớt khi rò rỉ
Phớt cơ khí có thể mòn sau 6–12 tháng tùy điều kiện sử dụng. Nếu rò rỉ nhỏ, nên thay mới để đảm bảo độ kín khít.
Siết chặt lại bu lông
Kiểm tra độ siết của các bu lông thân bơm, đế bơm và khớp nối sau 1–2 tháng đầu vận hành.

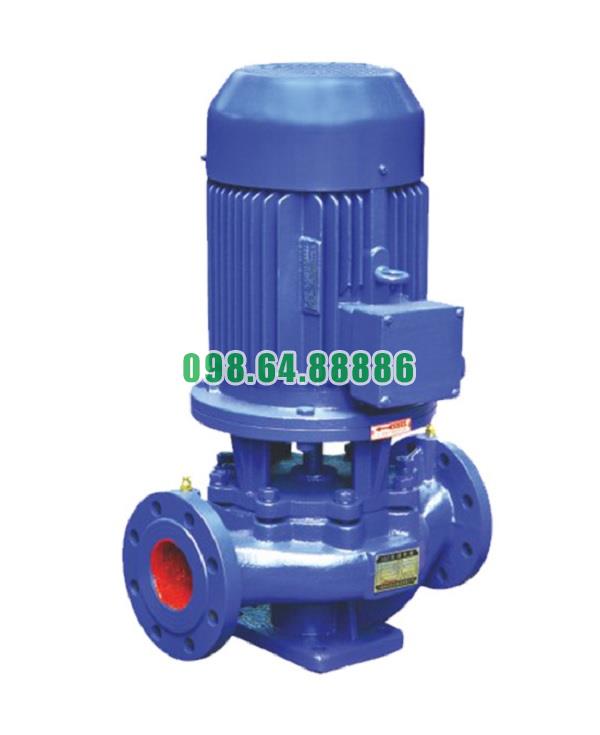

Máy bơm booster inline model ISG50-250, IRG50-250 động cơ 11 kw
20.736.000 VND
