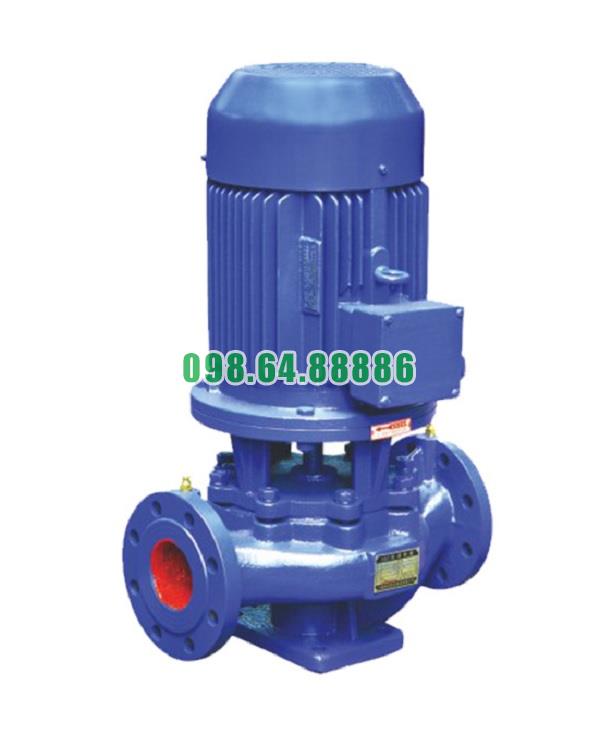

Máy bơm nước ly tâm trục đứng model ISG32-160, bơm IRG32-160 chính hãng

Cấu Tạo Chi Tiết Của Bơm Ly Tâm Trục Đứng Model ISG32-160, Bơm IRG32-160

1. Thân Bơm (Pump Casing)

• Chức năng: Bảo vệ và định hình toàn bộ hệ thống bơm, chịu áp lực nước khi vận hành.

• Vật liệu chế tạo: Gang xám, gang cầu hoặc thép không gỉ (tùy phiên bản).

• Đặc điểm: Dạng mặt bích hút - xả thẳng hàng (inline) giúp lắp đặt dễ dàng trong hệ thống ống đứng, giảm tổn thất dòng chảy.

2. Cánh Bơm (Impeller)

• Chức năng: Tạo ra lực ly tâm, truyền năng lượng cho dòng chất lỏng.

• Vật liệu chế tạo: Gang, hợp kim đồng hoặc inox 304/316 tùy theo môi trường làm việc.

• Đặc điểm kỹ thuật:

  • Thiết kế cánh kín để tăng hiệu suất và hạn chế rò rỉ.

  • Cân bằng động giúp giảm rung và mài mòn.

3. Trục Bơm (Pump Shaft)

• Chức năng: Truyền lực từ động cơ đến cánh bơm.

• Vật liệu chế tạo: Thép hợp kim tôi cứng hoặc inox.

• Đặc điểm:

  • Được gia công chính xác để đảm bảo độ thẳng và độ đồng tâm cao.

  • Chống ăn mòn, chịu tải cao, ít biến dạng.

4. Phớt Cơ Khí (Mechanical Seal)

• Chức năng: Ngăn chặn rò rỉ giữa trục bơm và thân bơm.

• Vật liệu: Graphite, ceramic, silicon carbide hoặc carbon.

• Đặc điểm:

  • Có thể dùng loại phớt đơn hoặc phớt đôi tùy yêu cầu.

  • Dễ thay thế, không cần tháo dỡ toàn bộ máy.

5. Ổ Bi/Vòng Bi (Bearings)

• Chức năng: Giữ ổn định chuyển động quay của trục.

• Đặc điểm:

  • Chịu lực tốt, giảm rung lắc, tăng tuổi thọ máy.

  • Thường dùng loại vòng bi kín có bôi trơn sẵn.

6. Đế Bơm (Base Plate)

• Chức năng: Nâng đỡ toàn bộ cụm bơm – động cơ, đảm bảo độ chắc chắn khi lắp đặt.

• Vật liệu: Thép sơn tĩnh điện hoặc gang.

• Đặc điểm: Gắn cố định xuống nền bê tông, chống rung.

7. Động Cơ Điện (Electric Motor)

• Chức năng: Cung cấp năng lượng cho bơm hoạt động.

• Công suất thông thường: Từ 0.75 kW đến 3.0 kW (ISG32-160), hoặc cao hơn với IRG32-160.

• Tốc độ quay: 2900 vòng/phút (2 cực).

• Bảo vệ: IP54 trở lên, cách nhiệt cấp F hoặc H.

• Loại điện áp: 1 pha hoặc 3 pha, 50Hz.

8. Buồng Xoáy (Volute Chamber)

• Chức năng: Thu và dẫn dòng chất lỏng từ cánh bơm ra cửa xả, chuyển hóa động năng thành áp năng.

• Thiết kế: Dạng xoáy đơn, giúp tăng áp lực chất lỏng.

9. Cửa Hút – Cửa Xả (Suction & Discharge Ports)

• Kết nối: Dạng mặt bích tiêu chuẩn JIS/ANSI/DIN.

• Kích thước: 32 mm (đường kính danh nghĩa).

• Vị trí: Nằm trên cùng một trục ngang, tiện cho việc đấu nối.

10. Quạt Làm Mát (Cooling Fan – với động cơ)

• Chức năng: Tản nhiệt động cơ trong quá trình vận hành liên tục.

• Vật liệu: Nhựa kỹ thuật hoặc hợp kim nhôm.

Khả năng chống ăn mòn của bơm ly tâm trục đứng ISG32-160 và IRG32-160

Bơm ly tâm trục đứng ISG32-160 và IRG32-160 được thiết kế để hoạt động hiệu quả trong nhiều môi trường khác nhau, từ nước sạch, nước nóng, đến chất lỏng có tính ăn mòn nhẹ. Một trong những ưu điểm nổi bật của hai model này chính là khả năng chống ăn mòn cao, nhờ vào việc sử dụng vật liệu chất lượng và cấu trúc bơm tối ưu.

Các yếu tố tạo nên khả năng chống ăn mòn

1. Vật liệu thân bơm và cánh bơm

• Inox 304 hoặc 316 (tùy chọn):

  • Chống gỉ tốt trong môi trường nước sạch, nước nóng hoặc có chứa ion clo.

  • Inox 316 có hàm lượng molypden cao, chống ăn mòn cao hơn trong môi trường muối và hóa chất nhẹ.

• Gang cầu sơn epoxy phủ chống ăn mòn:

  • Bề mặt gang được sơn phủ epoxy hai thành phần, giúp ngăn tiếp xúc trực tiếp với môi trường ẩm ướt.

  • Dùng tốt trong hệ thống HVAC hoặc tuần hoàn nước lạnh – nóng.

2. Phớt cơ khí chất lượng cao

• Vòng tĩnh bằng Ceramic/Silicon carbide, vòng quay bằng Graphite:

  • Những chất liệu này chống ăn mòn do nước có lẫn hóa chất nhẹ, không bị ăn mòn trong quá trình tiếp xúc liên tục.

  • Giữ độ kín cao, không để nước rò rỉ ra trục.

3. Trục bơm bằng thép không gỉ

• Thép không gỉ hoặc Inox 304:

  • Trục không bị oxy hóa khi tiếp xúc lâu dài với nước.

  • Tăng tuổi thọ vòng bi và hạn chế hiện tượng mài mòn ở vùng trục quay.

4. Gioăng làm kín bằng EPDM hoặc PTFE (Teflon)

• EPDM: Chống nước nóng, hơi và có độ đàn hồi cao.

• PTFE (Teflon): Chịu axit, bazơ, muối mạnh, rất thích hợp với môi trường hóa chất hoặc nước có tính ăn mòn cao.

Ưu điểm nổi bật về chống ăn mòn

• Hoạt động bền bỉ trong môi trường ẩm ướt, liên tục có dòng nước đi qua.

• Giảm hiện tượng gỉ sét, hư hỏng cánh bơm và buồng bơm, đặc biệt trong môi trường có tính ăn mòn nhẹ như hệ thống tuần hoàn hóa chất loãng, nước sinh hoạt có lẫn tạp chất.

• Không yêu cầu bảo dưỡng thường xuyên cho các bộ phận bị ăn mòn, tiết kiệm chi phí vận hành.

• Đảm bảo an toàn cho hệ thống ống, tránh rò rỉ gây ảnh hưởng đến máy móc khác.

Ứng dụng phù hợp

Nhờ khả năng chống ăn mòn, ISG32-160 và IRG32-160 thích hợp sử dụng trong:

• Hệ thống xử lý nước sạch, nước nóng, tuần hoàn nước lạnh.

• Tòa nhà cao tầng, khu công nghiệp, khách sạn, nơi cần vận hành liên tục.

• Hệ thống điều hòa trung tâm HVAC.

• Các nhà máy hóa chất nhẹ, chế biến thực phẩm, cấp thoát nước sinh hoạt.

Bơm ly tâm trục đứng ISG32-160 và IRG32-160 sở hữu khả năng chống ăn mòn vượt trội nhờ thiết kế kỹ thuật chính xác và vật liệu cao cấp. Đây là lựa chọn lý tưởng cho các hệ thống đòi hỏi độ bền cao, môi trường làm việc khắc nghiệt và yêu cầu ổn định lâu dài. Việc lựa chọn đúng phiên bản vật liệu (gang sơn phủ, inox...) sẽ giúp tối ưu hiệu quả chống ăn mòn theo từng điều kiện cụ thể.

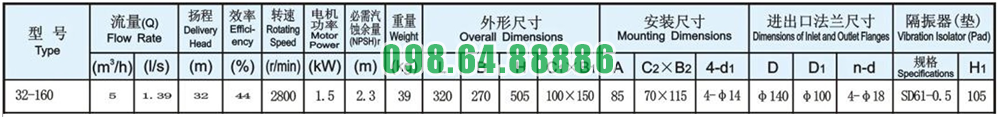

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG32-160

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG32-160

Đường cong hiệu suất bơm ly tâm trục đứng ISG32-160

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG32-160

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG32-160

Phương thức lắp đặt bơm ly tâm trục đứng ISG32-160
