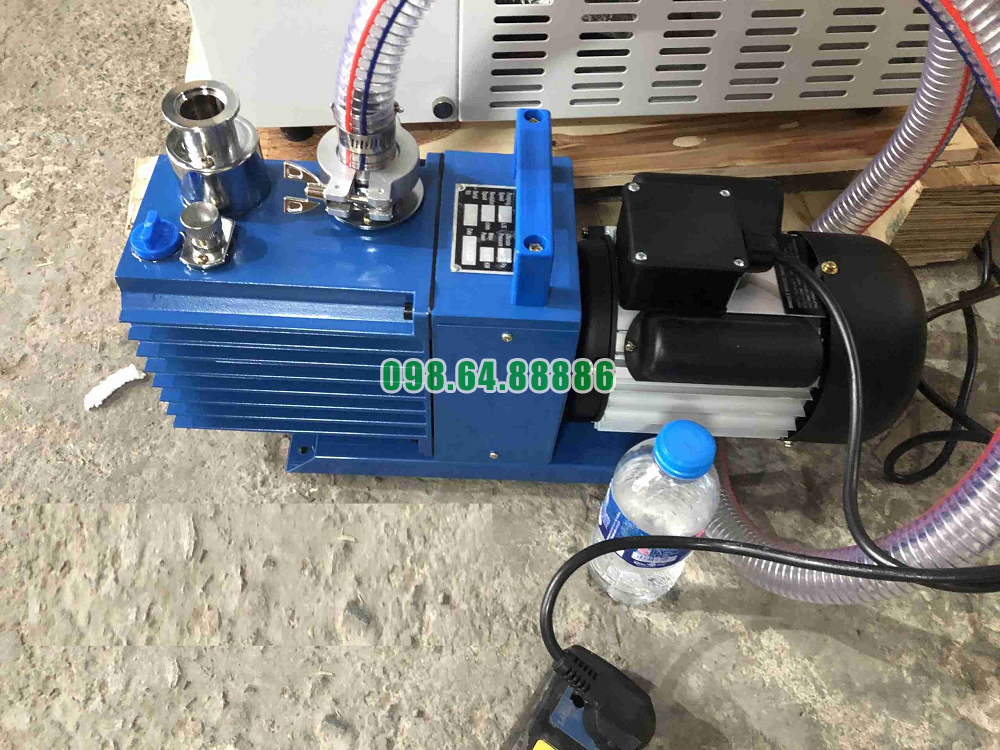

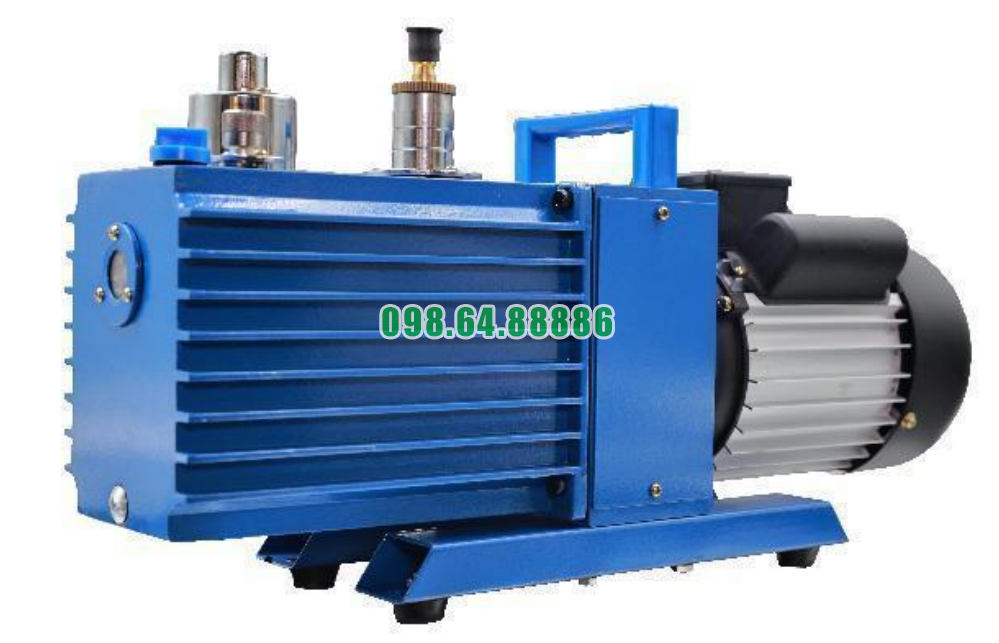

Bơm chân không dạng cánh trượt model 2XZ-2 là dòng bơm chân không vòng dầu hai cấp, được cấu tạo từ nhiều bộ phận cơ khí chính xác nhằm đảm bảo hiệu suất hút cao, vận hành ổn định và đạt được mức chân không sâu. Việc hiểu rõ các bộ phận chính cấu thành bơm chân không dạng cánh trượt model 2XZ-2 giúp người vận hành sử dụng đúng kỹ thuật và thuận tiện trong bảo trì – sửa chữa.
Động cơ là nguồn năng lượng chính, thường sử dụng motor điện công suất khoảng 0.37–0.55 kW, hoạt động ở tốc độ 1400 vòng/phút. Motor được thiết kế dạng kín, có quạt làm mát phía sau giúp bơm vận hành liên tục mà không quá nhiệt.
Trục của motor nối thẳng vào rotor trong buồng bơm. Thiết kế truyền động trực tiếp giúp giảm tổn thất năng lượng, loại bỏ các chi tiết như dây curoa hoặc bánh răng, từ đó tăng độ bền và giảm tiếng ồn.
Đây là cấp hút thô, nơi không khí được hút vào lần đầu tiên. Buồng bơm gồm rotor lệch tâm, stator và bộ cánh trượt để thực hiện quá trình hút – nén sơ cấp.
Cấp này đảm nhiệm hút tinh, xử lý khí sau cấp 1 để đạt mức chân không sâu hơn. Cấu tạo tương tự cấp 1 nhưng yêu cầu độ kín và độ chính xác gia công cao hơn.
Cánh trượt là bộ phận quan trọng nhất của bơm chân không dạng cánh trượt model 2XZ-2. Mỗi cấp bơm đều có 2 cánh làm từ composite hoặc carbon kỹ thuật.
Cánh trượt trượt trong rãnh rotor và mở rộng – thu lại theo vòng quay để tạo ra các khoang thể tích thay đổi giúp hút – nén khí.
Rãnh được gia công trên rotor với độ chính xác cao để cánh trượt di chuyển mượt mà, hạn chế ma sát và tăng độ kín.
Nằm ở phần đáy thân bơm, chứa dầu chân không chuyên dụng. Dầu làm nhiệm vụ bôi trơn, làm kín và làm mát các chi tiết chuyển động.
Hệ thống dẫn dầu đưa dầu từ két lên buồng bơm theo cơ chế ly tâm hoặc chênh áp. Thiết kế này đảm bảo dầu luôn phủ đều lên cánh trượt và thành stator.
Cho phép người vận hành quan sát mức dầu để thay hoặc châm bổ sung kịp thời.
Được lắp ở cửa xả, có chức năng ngăn khí hoặc dầu quay ngược vào buồng bơm khi bơm dừng đột ngột hoặc mất điện.
Cửa hút được thiết kế theo tiêu chuẩn ren để dễ kết nối với đường ống hút.
Cửa xả cho phép khí được thải ra ngoài sau khi được nén, thường được kết hợp với bộ lọc hơi dầu.
Giảm lượng hơi dầu thoát ra, giúp bảo vệ môi trường làm việc và giảm hao hụt dầu.
Thân bơm được đúc bằng gang hoặc hợp kim nhôm để chịu áp lực và nhiệt độ trong quá trình nén khí. Kết cấu dày, vững chắc giúp giảm rung.
Gắn ở phần đáy giúp giảm rung, giảm ồn và ổn định khi vận hành.
Gắn phía sau motor, giúp tản nhiệt nhanh khi bơm chạy liên tục. Điều này kéo dài tuổi thọ của motor và các linh kiện.
Bố trí trên thân bơm, giúp lưu thông không khí, hạn chế tích nhiệt.
Các bộ phận chính cấu thành Bơm chân không dạng cánh trượt model 2XZ-2 bao gồm động cơ, trục truyền động, buồng bơm hai cấp, bộ cánh trượt, hệ thống dầu, van bảo vệ, bộ lọc và thân bơm. Từng bộ phận có vai trò quan trọng trong việc tạo độ chân không sâu, giúp bơm vận hành ổn định, êm ái và bền bỉ. Việc nắm rõ cấu tạo của bơm chân không dạng cánh trượt model 2XZ-2 không chỉ giúp người dùng vận hành hiệu quả hơn mà còn hỗ trợ tối ưu trong quá trình bảo dưỡng và xử lý sự cố.
Bơm chân không dạng cánh trượt model 2XZ-2 thuộc nhóm bơm vòng dầu, trong đó dầu chân không đóng vai trò quan trọng nhất để thiết bị có thể đạt và duy trì áp suất chân không sâu. Ngoài chức năng bôi trơn thông thường, dầu còn tham gia trực tiếp vào quá trình làm kín các khoang nén, giúp bơm hoạt động hiệu quả và ổn định.
Trong bơm cánh trượt, giữa các bề mặt cơ khí luôn tồn tại các khe hở nhỏ.
Dầu chân không có khả năng:
Lấp đầy các khe hở li ti
Ngăn khí rò qua các khe này
Tạo môi trường kín hoàn toàn giữa buồng hút và buồng xả
Nhờ đó, bơm duy trì được độ chân không sâu, điều mà bơm không dầu không thể đạt tới trong cùng cấu hình.
Khi rotor quay và cánh gạt ép sát vào vỏ buồng, dầu được kéo theo tạo thành màng dầu kín bao phủ bề mặt thành buồng nén.
Màng dầu này giúp:
Ngăn không khí thẩm thấu ngược
Giảm thất thoát khí trong quá trình nén
Tăng áp suất nén ở từng chu kỳ làm việc
Đây là cơ chế giúp bơm 2XZ-2 đạt được chân không cuối ở mức thấp chỉ trong thời gian ngắn.
Khi áp suất giữa buồng hút và buồng xả khác biệt, khí dễ có xu hướng hồi ngược lại khoang hút.
Dầu trong bơm 2XZ-2 giúp:
Tạo lớp chất lỏng cản khí
Chặn không cho khí xả quay lại buồng hút
Ổn định áp suất chân không khi bơm vận hành liên tục
Đặc biệt, trong quá trình bơm ở áp suất thấp, vai trò này cực kỳ quan trọng.
Van xả của bơm vòng dầu luôn tiếp xúc với dầu. Dầu giữ vai trò:
Bịt kín van xả khi chưa đạt áp suất mở
Giúp van mở êm, đóng khít hơn
Giảm rò rỉ khí ở đầu xả
Nếu không có dầu, van xả sẽ dễ rung, rò khí và gây sụt chân không.
Trong quá trình vận hành, các hạt bụi nhỏ hoặc hơi nước có thể lọt vào bơm.
Dầu giúp:
cuốn cuốn tạp chất ra khỏi buồng nén
giảm nguy cơ bề mặt bị xước – mất kín
duy trì sự ổn định của lớp màng làm kín
Khi dầu bẩn, hiệu quả làm kín giảm mạnh → độ chân không giảm → bơm nóng → cánh gạt mòn nhanh.
Hiệu quả làm kín phụ thuộc trực tiếp vào độ sạch – độ nhớt – chất lượng của dầu chân không.
Khi dầu xuống cấp, các hiện tượng sau có thể xảy ra:
Khả năng làm kín giảm
Màng dầu bị loãng
Khí rò từ buồng nén sang buồng hút
Bơm không đạt được chân không sâu
Xuất hiện tiếng ồn và rung
Vì vậy, việc thay dầu định kỳ là yêu cầu bắt buộc để giữ bơm hoạt động đúng chuẩn.
Dầu trong bơm chân không cánh trượt model 2XZ-2 không chỉ đơn thuần là chất bôi trơn, mà còn giữ những vai trò quan trọng:
Tạo độ kín hoàn hảo để đạt chân không sâu
Giảm tổn thất khí trong quá trình nén
Ngăn khí xả hồi ngược
Bảo vệ các bề mặt cơ khí
Tăng độ bền của cánh gạt và rotor
Duy trì hiệu suất hút trong thời gian dài
Dầu chân không là yếu tố then chốt quyết định khả năng tạo chân không sâu và sự ổn định của bơm chân không dạng cánh trượt model 2XZ-2. Dầu không chỉ bôi trơn mà còn đóng vai trò làm kín, chống rò khí, bảo vệ van xả và ổn định áp suất. Việc sử dụng đúng loại dầu và thay dầu đúng định kỳ sẽ giúp bơm duy trì hiệu suất cao, hoạt động bền bỉ và kéo dài tuổi thọ thiết bị.
