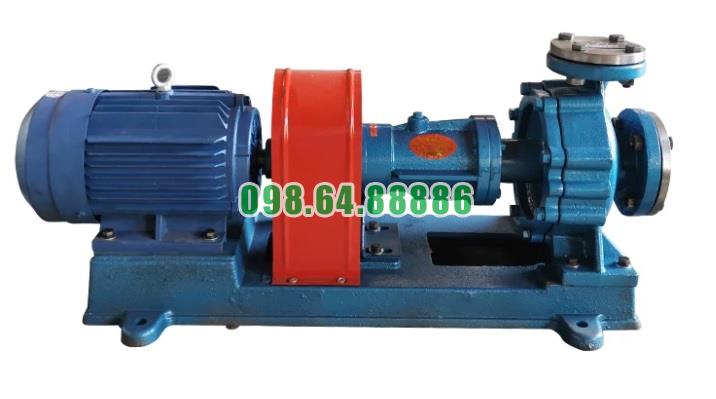

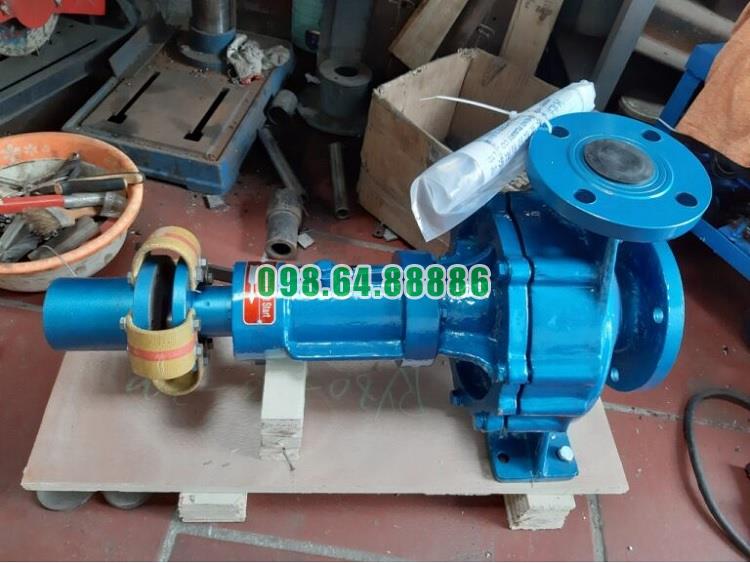

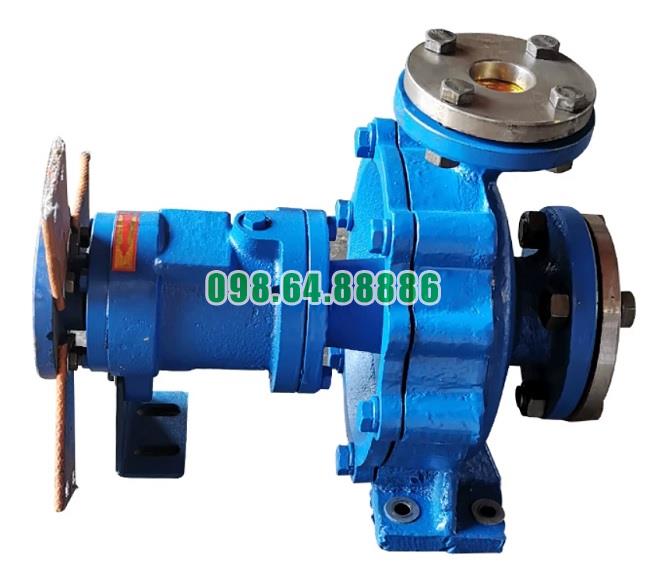

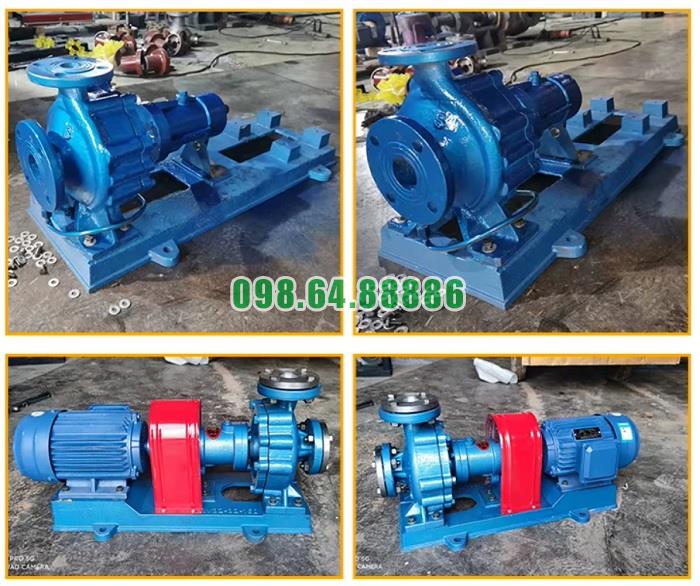

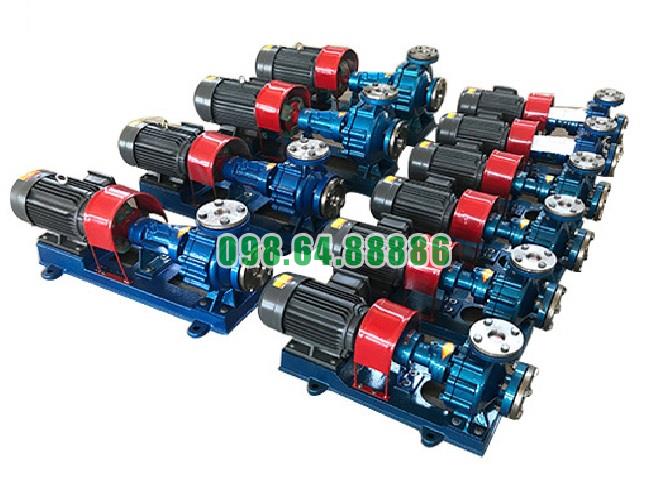

Bơm dầu truyền nhiệt trục ngang RY20-20-100 lưu lượng 1 m3/h, công suất 0.75 kW

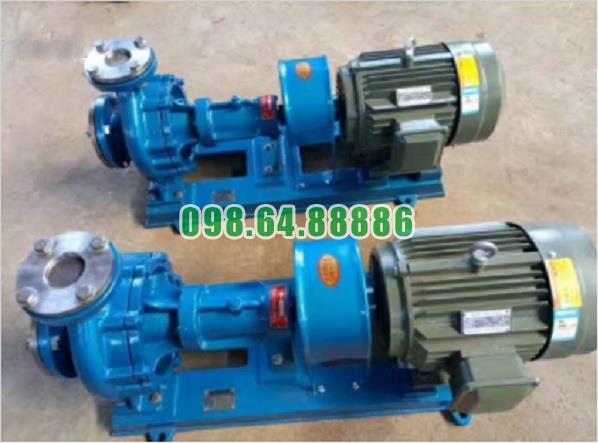

Bơm dầu truyền nhiệt RY20-20-100 sở hữu khả năng chịu tải nhiệt vượt trội

Bơm dầu truyền nhiệt RY20-20-100 được thiết kế chuyên dụng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Khả năng chịu tải nhiệt của bơm thể hiện ở việc duy trì dòng dầu ổn định khi thường xuyên tiếp xúc với môi chất nhiệt độ cao, hạn chế ảnh hưởng của nhiệt đến ổ bi, trục và cụm truyền động.

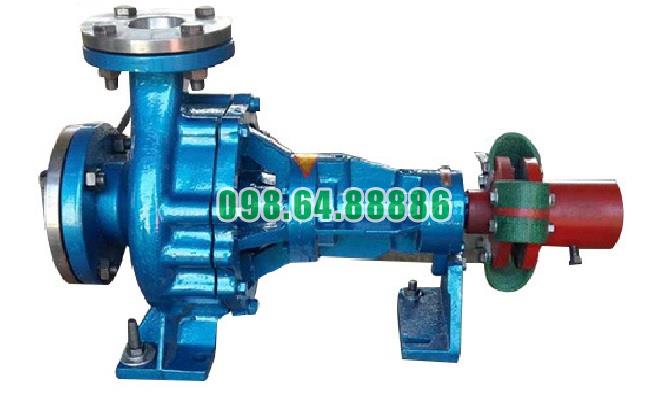

Kết cấu chuyên dụng cho dầu truyền nhiệt

Thân bơm và bánh công tác trực tiếp tiếp xúc với dầu nóng, có khả năng duy trì độ ổn định khi nhiệt độ môi chất tăng cao. Kết cấu bơm giúp kiểm soát sự giãn nở của các chi tiết, hạn chế biến dạng buồng bơm và nguy cơ bánh công tác cọ xát trong quá trình vận hành.

Cơ chế tản nhiệt tự nhiên hiệu quả

RY20-20-100 sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước. Khoảng cách giữa buồng bơm và cụm ổ trục giúp nhiệt lượng được phân tán trước khi truyền đến ổ bi và động cơ.

Thiết kế này giúp:

• Hạn chế hiện tượng nóng ổ bi.
• Bảo vệ chất lượng dầu mỡ bôi trơn.
• Giảm ảnh hưởng nhiệt đến khớp nối và động cơ.
• Duy trì khả năng vận hành liên tục của bơm.

Bộ làm kín phù hợp với môi trường dầu nóng

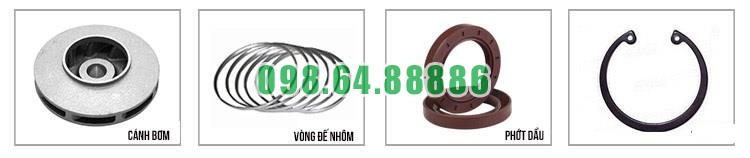

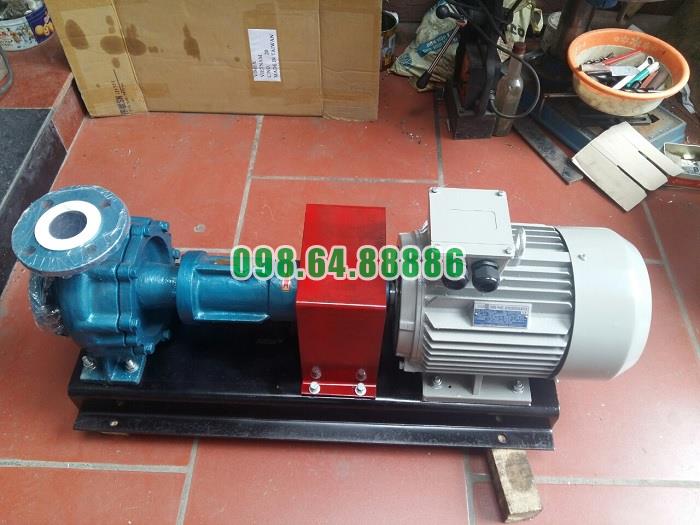

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt. Cụm làm kín giúp hạn chế dầu nóng rò rỉ dọc theo trục, đồng thời bảo vệ khu vực ổ bi khỏi tác động trực tiếp của môi chất.

Khi được điều chỉnh đúng độ chặt, bộ làm kín vừa duy trì độ kín cần thiết, vừa hạn chế ma sát và nhiệt phát sinh tại vị trí trục quay.

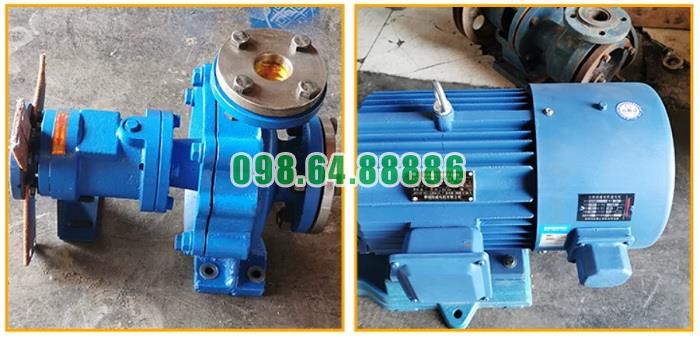

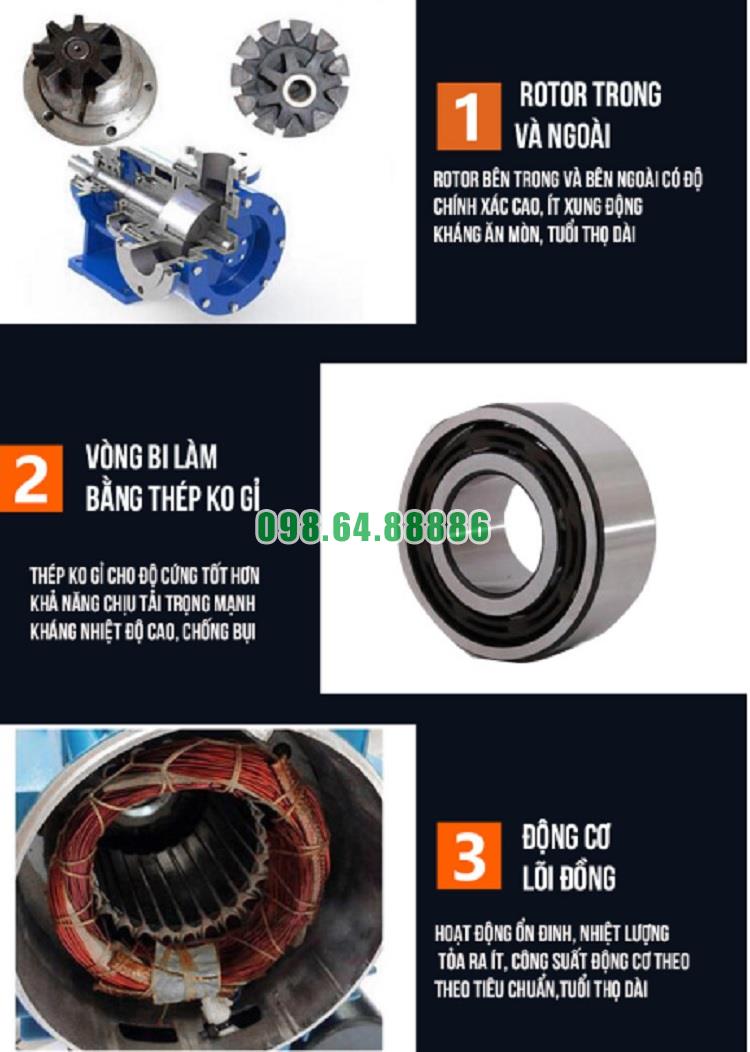

Cụm ổ trục duy trì độ ổn định khi chịu nhiệt

Hai ổ bi có nhiệm vụ đỡ và định vị trục bơm, giúp bánh công tác quay đúng tâm ở tốc độ 2.800 vòng/phút. Hệ thống bôi trơn phù hợp làm giảm ma sát, kiểm soát nhiệt độ ổ trục và hạn chế mài mòn khi bơm hoạt động kéo dài.

Thích nghi tốt với quá trình giãn nở nhiệt

Trong quá trình gia nhiệt, thân bơm và trục sẽ giãn nở theo nhiệt độ. RY20-20-100 có kết cấu cho phép thiết bị thích nghi với sự thay đổi này khi được làm nóng từ từ.

Việc gia nhiệt sơ bộ giúp các chi tiết giãn nở đồng đều, duy trì khe hở làm việc và hạn chế sốc nhiệt, cong trục hoặc kẹt rôto.

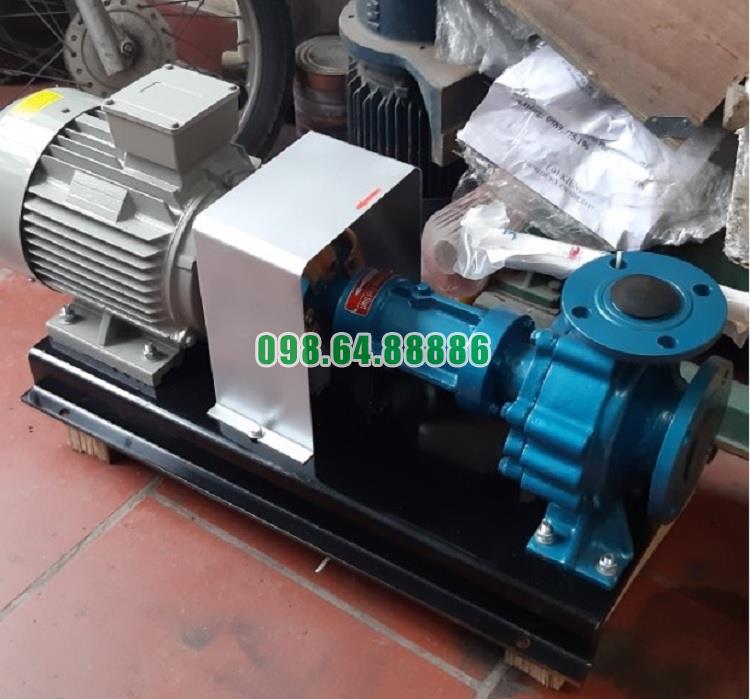

Duy trì tuần hoàn dầu để kiểm soát tải nhiệt

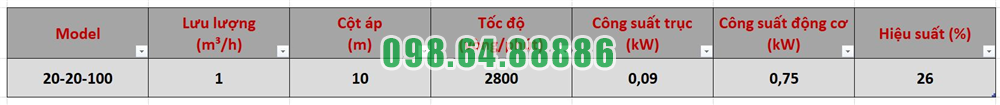

Với lưu lượng 1 m³/h và cột áp 10 m, RY20-20-100 duy trì dòng dầu liên tục qua hệ thống. Dòng dầu ổn định giúp mang nhiệt ra khỏi buồng gia nhiệt, hạn chế quá nhiệt cục bộ và tránh để dầu lưu lại quá lâu trong thân bơm.

Bơm cần được mồi đầy dầu và duy trì lưu lượng tối thiểu trong suốt quá trình làm việc. Không nên vận hành khô hoặc để van xả đóng quá lâu vì có thể khiến nhiệt tích tụ nhanh bên trong buồng bơm.

Bơm dầu truyền nhiệt RY20-20-100 sở hữu khả năng chịu tải nhiệt vượt trội nhờ kết cấu chuyên dụng cho dầu nóng, cơ chế tản nhiệt tự nhiên, cụm ổ trục ổn định và bộ làm kín chịu nhiệt. Những đặc điểm này giúp bơm hạn chế biến dạng, giảm nóng ổ bi và duy trì quá trình tuần hoàn dầu ổn định trong các hệ thống gia nhiệt công nghiệp quy mô nhỏ.

Bơm dầu truyền nhiệt RY20-20-100 hoạt động theo nguyên lý ly tâm như thế nào?

Bơm dầu truyền nhiệt RY20-20-100 sử dụng bánh công tác quay để tạo lực ly tâm, hút dầu truyền nhiệt vào bơm và đẩy dầu ra hệ thống với lưu lượng, áp suất ổn định.

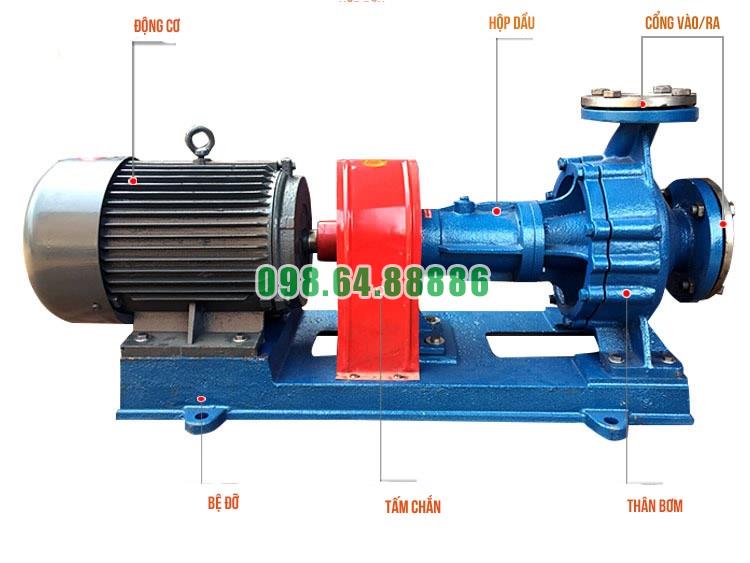

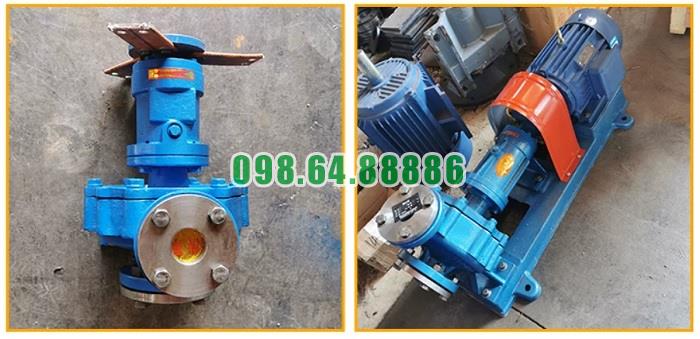

Truyền chuyển động đến bánh công tác

Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối mềm đến trục bơm. Trục kéo bánh công tác quay với tốc độ khoảng 2.800 vòng/phút, tạo ra quá trình hút và đẩy dầu liên tục.

Hút dầu vào tâm bánh công tác

Khi bánh công tác quay, dầu tại vùng tâm bánh công tác bị đẩy ra phía ngoài, làm áp suất tại cửa hút giảm xuống. Chênh lệch áp suất trong hệ thống khiến dầu truyền nhiệt đi qua cửa hút DN20 và vào tâm bánh công tác.

Bơm phải được mồi đầy dầu trước khi khởi động vì RY20-20-100 không được phép chạy khô.

Tạo lực ly tâm đẩy dầu ra ngoài

Dầu đi vào bánh công tác được các cánh dẫn cuốn theo chuyển động quay. Dưới tác dụng của lực ly tâm, dầu di chuyển từ tâm bánh công tác ra mép ngoài với vận tốc ngày càng lớn.

Trong quá trình này, bánh công tác truyền năng lượng cơ học từ động cơ sang dầu truyền nhiệt.

Chuyển vận tốc thành áp suất

Dầu rời bánh công tác đi vào buồng xoắn của thân bơm. Tiết diện buồng xoắn tăng dần giúp giảm vận tốc dòng dầu và chuyển một phần động năng thành áp năng.

Nhờ đó, dầu được đưa ra cửa xả DN20 với cột áp khoảng 10 m và lưu lượng định mức khoảng 1 m³/h.

Duy trì vòng tuần hoàn dầu truyền nhiệt

Sau khi ra khỏi bơm, dầu nóng được đưa đến thiết bị sử dụng nhiệt. Dầu sau khi truyền nhiệt quay trở lại cửa hút và tiếp tục được bơm tuần hoàn.

Quá trình này diễn ra liên tục theo chu trình:

Động cơ → khớp nối → trục bơm → bánh công tác → lực ly tâm → buồng xoắn → cửa xả.

Bơm dầu truyền nhiệt RY20-20-100 hoạt động bằng cách sử dụng bánh công tác quay để tạo vùng áp suất thấp tại cửa hút và lực ly tâm đẩy dầu ra cửa xả. Buồng xoắn tiếp tục chuyển vận tốc dòng dầu thành áp suất, giúp bơm duy trì lưu lượng khoảng 1 m³/h và cột áp 10 m trong hệ thống tuần hoàn dầu tải nhiệt.
