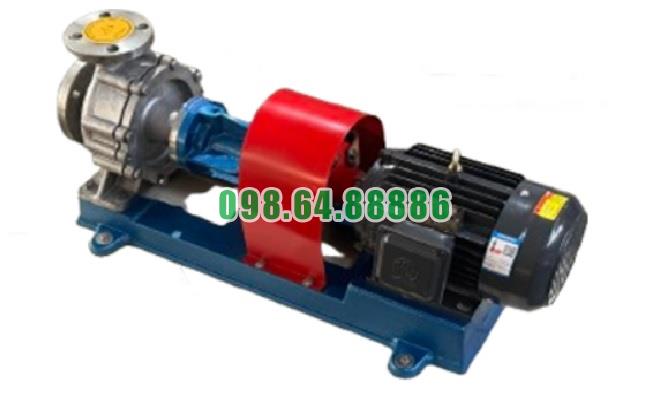

Bơm tuần hoàn dầu gia nhiệt RY20-20-125 lưu lượng 1.5 m3/h, cột áp 22 m, công suất 0.75 kW, tốc độ 2800 vòng/phút

Khả năng vận hành liên tục 24/7 của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 có thể được bố trí trong hệ thống tuần hoàn dầu nóng cần làm việc liên tục 24/7, với điều kiện bơm luôn được vận hành đúng điểm làm việc, cung cấp đủ dầu, bôi trơn đầy đủ và kiểm soát nhiệt độ ổ trục. Khả năng chạy dài giờ của model này được hỗ trợ bởi kết cấu chuyên dụng cho dầu truyền nhiệt và cơ chế tản nhiệt tự nhiên.

Khả năng duy trì hoạt động 24 giờ liên tục

Duy trì dòng dầu ổn định trong thời gian dài

Trong chế độ vận hành 24/7, nhiệm vụ chính của Bơm dầu truyền nhiệt RY20-20-125 là duy trì dòng dầu tuần hoàn liên tục mà không bị gián đoạn.

Với lưu lượng thiết kế 1,5 m³/h, bơm phù hợp với các mạch dầu nhỏ cần duy trì lưu lượng ổn định trong nhiều giờ. Khi trở lực hệ thống phù hợp với cột áp 22 m, bơm có thể duy trì điểm làm việc ổn định thay vì thường xuyên thay đổi tải.

Điểm làm việc ổn định là điều kiện quan trọng đối với một bơm phải chạy liên tục cả ngày và đêm.

Tản nhiệt tự nhiên hỗ trợ vận hành 24/7

Hạn chế tích tụ nhiệt tại cụm bơm

Một trong những yếu tố quan trọng đối với khả năng vận hành liên tục 24/7 của RY20-20-125 là khả năng tản nhiệt.

Bơm sử dụng thiết kế tản nhiệt tự nhiên, giúp nhiệt từ khu vực thân bơm và dầu nóng được phân tán ra môi trường. Điều này hạn chế nhiệt tích tụ quá mức tại khu vực trục và ổ bi khi thiết bị phải làm việc nhiều giờ liên tục.

Giảm phụ thuộc vào nước làm mát

Việc không phụ thuộc vào hệ thống nước làm mát riêng cũng tạo thuận lợi cho chế độ 24/7.

Nếu sử dụng nước làm mát, việc mất nước, tắc đường nước hoặc hỏng hệ thống phụ trợ có thể khiến bơm phải dừng. Thiết kế tản nhiệt tự nhiên giúp RY20-20-125 giảm một nguồn gây gián đoạn trong quá trình vận hành dài giờ.

Bôi trơn ổ bi quyết định khả năng chạy liên tục

Duy trì lớp bôi trơn trong suốt thời gian vận hành

Khi RY20-20-125 hoạt động ở tốc độ 2.800 vòng/phút trong thời gian dài, ổ bi phải làm việc liên tục. Vì vậy, tình trạng bôi trơn ảnh hưởng trực tiếp đến khả năng chạy 24/7.

Ổ bi phải luôn được cung cấp đúng lượng dầu hoặc mỡ bôi trơn theo yêu cầu. Thiếu bôi trơn sẽ làm tăng ma sát, khiến nhiệt độ ổ bi tăng nhanh và có thể buộc bơm phải dừng.

Theo dõi nhiệt độ ổ bi

Trong chế độ 24/7, không nên chỉ kiểm tra bơm lúc khởi động. Nhiệt độ ổ bi cần được theo dõi trong toàn bộ quá trình vận hành.

Nếu nhiệt độ tăng bất thường, cần kiểm tra ngay tình trạng bôi trơn, độ đồng tâm, ổ bi và tải làm việc của bơm. Việc phát hiện sớm tình trạng nóng ổ bi giúp hạn chế sự cố dừng máy ngoài kế hoạch.

Duy trì đủ dầu khi RY20-20-125 chạy 24/7

Không để bơm chạy thiếu dầu

Muốn Bơm dầu truyền nhiệt RY20-20-125 vận hành liên tục 24/7, cửa hút phải luôn được cung cấp đủ dầu.

Bơm không phù hợp với tình trạng chạy khô hoặc thiếu môi chất kéo dài. Khi lượng dầu ở cửa hút không đủ, dòng chảy bên trong bơm trở nên không ổn định, nhiệt độ có thể tăng và bộ phận làm kín chịu tải lớn hơn.

Do đó, hệ thống 24/7 phải bảo đảm dầu luôn được cấp liên tục và không để không khí lọt vào đường hút.

Không vận hành liên tục ở lưu lượng quá thấp

RY20-20-125 có lưu lượng thiết kế 1,5 m³/h. Khi chạy liên tục, bơm nên được duy trì trong vùng lưu lượng phù hợp và không nên kéo dài tình trạng lưu lượng quá thấp.

Đối với dòng RY, mức lưu lượng dưới khoảng 30% lưu lượng thiết kế không phải chế độ phù hợp để vận hành kéo dài. Với RY20-20-125, 30% của 1,5 m³/h tương ứng khoảng 0,45 m³/h.

Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp hơn mức này, cần xem xét đường hồi bypass hoặc lựa chọn bơm có lưu lượng nhỏ hơn. Điều này đặc biệt quan trọng đối với hệ thống chạy 24/7 vì một điểm làm việc không phù hợp kéo dài có thể làm tăng nhiệt và giảm độ ổn định của bơm.

Độ đồng tâm ảnh hưởng trực tiếp đến chế độ 24/7

Ở tốc độ 2.800 vòng/phút, một sai lệch nhỏ giữa trục động cơ và trục bơm có thể tạo ra rung động liên tục.

Nếu chỉ chạy trong thời gian ngắn, ảnh hưởng có thể chưa rõ rệt. Nhưng khi RY20-20-125 chạy 24 giờ mỗi ngày, rung động kéo dài có thể làm ổ bi, khớp nối và bộ phận làm kín xuống cấp nhanh hơn.

Vì vậy, căn chỉnh chính xác bơm – động cơ là điều kiện quan trọng để model này duy trì vận hành dài giờ.

Theo dõi liên tục khi vận hành 24/7

Để RY20-20-125 làm việc ổn định theo chế độ 24/7, cần thường xuyên theo dõi các dấu hiệu trực tiếp liên quan đến trạng thái của bơm:

• Lưu lượng dầu có ổn định hay không.
• Áp suất cửa xả có thay đổi bất thường hay không.
• Nhiệt độ ổ bi.
• Nhiệt độ thân bơm.
• Độ rung.
• Tiếng ồn.
• Tình trạng rò rỉ dầu.

Khi một trong các thông số này thay đổi rõ rệt so với trạng thái vận hành bình thường, cần kiểm tra trước khi tiếp tục cho bơm chạy dài giờ.

Có nên bố trí bơm dự phòng khi vận hành 24/7?

Đối với dây chuyền mà việc dừng tuần hoàn dầu có thể khiến toàn bộ quá trình sản xuất phải dừng, không nên hiểu “vận hành 24/7” là một bơm duy nhất chạy không nghỉ vô thời hạn.

Giải pháp phù hợp hơn là bố trí một bơm làm việc và một bơm dự phòng. Khi cần bảo dưỡng, kiểm tra ổ bi hoặc xử lý bộ phận làm kín, bơm dự phòng có thể được đưa vào hoạt động để duy trì tuần hoàn dầu.

Cách bố trí này giúp hệ thống thực sự duy trì hoạt động 24/7 mà vẫn có thời gian cần thiết để bảo dưỡng từng bơm.

Khả năng vận hành liên tục 24/7 của Bơm dầu truyền nhiệt RY20-20-125 phù hợp với các hệ thống tuần hoàn dầu nóng quy mô nhỏ khi bơm được duy trì gần điểm làm việc thiết kế 1,5 m³/h, cung cấp đủ dầu, bôi trơn đúng yêu cầu và kiểm soát tốt nhiệt độ cũng như độ rung.

Thiết kế tản nhiệt tự nhiên hỗ trợ RY20-20-125 làm việc dài giờ, nhưng 24/7 không có nghĩa là bơm có thể chạy không giới hạn mà không cần kiểm tra hoặc bảo dưỡng. Đối với dây chuyền yêu cầu hoạt động liên tục tuyệt đối, giải pháp thực tế nhất là kết hợp RY20-20-125 với một bơm dự phòng để vừa duy trì sản xuất liên tục vừa bảo đảm tuổi thọ thiết bị.

Thiết kế nhỏ gọn là điểm cộng lớn của Bơm dầu truyền nhiệt RY20-20-125

Thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY20-20-125 là một ưu điểm đáng chú ý, đặc biệt đối với các hệ thống tuần hoàn dầu nóng có không gian lắp đặt hạn chế. Các cụm chi tiết được bố trí tập trung theo phương ngang, tạo thành một cụm bơm gọn, dễ bố trí trên bệ máy và thuận tiện khi kết nối với động cơ.

Kết cấu các bộ phận được bố trí tập trung

Bơm dầu truyền nhiệt RY20-20-125 sử dụng kết cấu đỡ một phía. Các bộ phận chính như thân bơm, nắp bơm, bánh công tác, trục, thân ổ trục và khớp nối được bố trí liên tiếp theo một đường trục.

Cách sắp xếp này giúp hạn chế những cụm chi tiết nhô ra không cần thiết, từ đó giảm không gian mà toàn bộ cụm bơm chiếm dụng.

Có thể hình dung bố trí cơ bản:

Thân bơm → nắp bơm → cụm ổ trục → khớp nối → động cơ

Kết cấu thẳng hàng tạo nên hình dáng gọn và thuận lợi cho việc bố trí thiết bị.

Tản nhiệt tự nhiên giúp giảm thiết bị phụ

Một yếu tố quan trọng tạo nên thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY20-20-125 là cơ chế tản nhiệt tự nhiên.

Bơm không cần bố trí thêm một hệ thống nước làm mát riêng quanh cụm ổ trục. Vì vậy, khu vực xung quanh bơm không phải dành thêm không gian cho đường cấp nước, đường hồi nước và các phụ kiện làm mát liên quan.

Việc loại bỏ những thành phần này giúp cụm bơm đơn giản và gọn hơn đáng kể.

Động cơ công suất nhỏ giúp tổng thể gọn hơn

RY20-20-125 sử dụng động cơ 0,75 kW, phù hợp với điểm làm việc có lưu lượng 1,5 m³/h và cột áp 22 m.

Công suất động cơ không lớn giúp kích thước cụm truyền động được giữ ở mức hợp lý. Khi kết hợp với thân bơm có kích thước tương ứng, toàn bộ cụm Bơm dầu truyền nhiệt RY20-20-125 có thể được bố trí trên một bệ máy tương đối nhỏ.

Khớp nối trực tiếp giúp rút gọn cụm truyền động

Trục động cơ và trục bơm được kết nối thông qua khớp nối mềm ba chấu.

Đây là dạng truyền động trực tiếp, không cần sử dụng thêm dây đai, puly hoặc hệ thống truyền động trung gian. Nhờ đó, khoảng cách giữa động cơ và bơm được rút ngắn.

Kết cấu truyền động có thể hình dung:

Động cơ → khớp nối mềm → trục bơm

Cách bố trí này vừa đơn giản vừa góp phần giữ kích thước tổng thể của RY20-20-125 ở mức nhỏ gọn.

Cửa hút và cửa xả được bố trí hợp lý

Cửa hút của Bơm dầu truyền nhiệt RY20-20-125 được bố trí theo phương trục, trong khi cửa xả theo phương hướng tâm và hướng lên trên.

Kiểu bố trí này giúp đường ống có thể kết nối trực tiếp với bơm mà không cần tạo quá nhiều đoạn chuyển hướng ngay sát thân máy.

Đặc biệt, cửa xả hướng lên giúp tận dụng không gian phía trên thay vì làm tăng chiều dài tổng thể của cụm bơm.

Thân ổ trục tích hợp nhiều chức năng

Thân ổ trục của RY20-20-125 không chỉ dùng để chứa và định vị ổ bi mà còn kết hợp khu vực bôi trơn, nắp chặn và các chi tiết liên quan.

Việc tích hợp nhiều bộ phận trong cùng một cụm giúp giảm số lượng kết cấu rời phải bố trí bên ngoài.

Đây là một trong những yếu tố giúp Bơm dầu truyền nhiệt RY20-20-125 có thiết kế nhỏ gọn nhưng vẫn đầy đủ các bộ phận cần thiết cho cụm trục.

Hệ thống làm kín được tích hợp ngay trên cụm bơm

Bộ chèn làm kín và phớt cao su chịu nhiệt được bố trí trực tiếp tại khu vực nắp bơm và trục.

Các chi tiết làm kín không cần một cụm thiết bị lớn bố trí riêng bên ngoài. Nhờ đó, chiều dài và chiều rộng tổng thể của bơm không bị tăng đáng kể.

Thiết kế tích hợp này phù hợp với mục tiêu tạo ra một cụm bơm dầu nóng có kết cấu đơn giản và tiết kiệm diện tích.

Thuận lợi khi lắp đặt trong không gian hạn chế

Thiết kế nhỏ gọn giúp Bơm dầu truyền nhiệt RY20-20-125 dễ bố trí tại những vị trí có diện tích lắp đặt không lớn.

Đối với các hệ thống gia nhiệt nhỏ, thiết bị thường phải được bố trí cùng bồn dầu, bộ gia nhiệt, đường ống và nhiều thiết bị phụ khác. Một cụm bơm chiếm ít diện tích sẽ giúp việc sắp xếp tổng thể hệ thống thuận lợi hơn.

Bơm cũng có thể được đặt gần đường ống hút hơn mà không yêu cầu một khu vực máy quá rộng.

Dễ bố trí bơm và động cơ trên cùng bệ máy

Bơm và động cơ được đặt đồng tâm trên cùng một bệ. Với kích thước tương đối nhỏ của RY20-20-125 và động cơ 0,75 kW, cụm thiết bị có thể tạo thành một khối thống nhất.

Việc bố trí chung trên bệ mang lại hai lợi thế về kích thước:

Thứ nhất, khoảng cách giữa động cơ và bơm được giữ ở mức tối thiểu cần thiết cho khớp nối.

Thứ hai, không cần các bệ phụ riêng biệt cho từng bộ phận truyền động.

Nhờ vậy, kích thước tổng thể của cụm máy được tối ưu hơn.

Thiết kế nhỏ nhưng vẫn bảo đảm đầy đủ cụm chức năng

Nhỏ gọn không có nghĩa là đơn giản hóa bằng cách loại bỏ các bộ phận quan trọng. Bơm dầu truyền nhiệt RY20-20-125 vẫn tích hợp đầy đủ:

• Cụm bánh công tác và thân bơm.
• Trục và hai ổ bi đỡ.
• Hệ thống làm kín.
• Hệ thống bôi trơn.
• Cụm tản nhiệt tự nhiên.
• Khớp nối mềm với động cơ.

Điểm đáng chú ý nằm ở cách các bộ phận này được bố trí tập trung và liên tục theo trục, hạn chế tối đa không gian dư thừa.

Thiết kế gọn hỗ trợ tháo kiểm tra thuận tiện

Kết cấu tập trung cũng giúp việc tiếp cận các cụm chính trở nên rõ ràng hơn.

Các chi tiết từ bánh công tác, nắp bơm đến thân ổ trục được bố trí tuần tự. Khi cần tháo kiểm tra, kỹ thuật viên có thể tiếp cận từng cụm theo hướng dọc trục mà không phải xử lý một hệ thống truyền động quá phức tạp.

Đây là một lợi thế thực tế của thiết kế nhỏ gọn Bơm dầu truyền nhiệt RY20-20-125.

Thiết kế nhỏ gọn là điểm cộng lớn của Bơm dầu truyền nhiệt RY20-20-125 nhờ cách bố trí các bộ phận tập trung theo phương ngang, truyền động trực tiếp bằng khớp nối mềm và sử dụng công nghệ tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng.

Sự kết hợp giữa thân bơm gọn, cụm ổ trục tích hợp, động cơ 0,75 kW và kết cấu truyền động trực tiếp giúp RY20-20-125 tiết kiệm diện tích lắp đặt mà vẫn duy trì đầy đủ các cụm chức năng cần thiết của một bơm dầu truyền nhiệt.
