Bơm dầu truyền nhiệt RY80-50-250A được thiết kế cho hệ thống tuần hoàn dầu nóng, vì vậy khả năng làm kín tại khu vực trục là một trong những yếu tố quan trọng nhất. Theo tài liệu kỹ thuật của dòng RY, cụm làm kín sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Chính sự kết hợp của hai thành phần này tạo nên một cụm làm kín hai lớp chức năng, giúp hạn chế rò rỉ dầu nóng và bảo vệ khu vực ổ trục trong quá trình vận hành.
Cụm làm kín của Bơm dầu truyền nhiệt RY80-50-250A gồm hai thành phần chính:
Hai bộ phận này được bố trí tại khu vực trục đi qua nắp bơm, nơi có nguy cơ rò rỉ dầu tải nhiệt ra ngoài.
Đây là vị trí đặc biệt quan trọng vì trục phải quay liên tục trong khi vẫn cần duy trì độ kín của hệ thống.
Bộ chèn làm kín được lắp tại khu vực trục đi xuyên qua nắp bơm.
Nhiệm vụ chính của packing là tạo lớp cản quanh bề mặt trục, giúp hạn chế dầu nóng thoát ra theo khe hở giữa trục và nắp bơm.
Trong quá trình làm việc, packing phải đồng thời đáp ứng hai yêu cầu:
Nếu siết packing quá chặt, ma sát có thể tăng và làm nóng khu vực trục. Nếu quá lỏng, lượng dầu rò rỉ sẽ tăng.
Bên cạnh packing, cụm làm kín còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt dầu đóng vai trò bổ sung trong việc kiểm soát dầu và bảo vệ cụm ổ trục phía sau.
Sự xuất hiện của phớt dầu chịu nhiệt cho thấy thiết kế của dòng RY chú trọng đến điều kiện làm việc với môi chất nóng, nơi nhiệt độ có thể ảnh hưởng trực tiếp đến tuổi thọ vật liệu làm kín.
Bơm RY80-50-250A chuyên dùng để vận chuyển dầu tải nhiệt nóng. Trong điều kiện này, khu vực làm kín phải chịu đồng thời:
Nếu chỉ dựa vào một phần tử làm kín đơn lẻ, khả năng kiểm soát rò rỉ có thể bị ảnh hưởng khi điều kiện nhiệt thay đổi.
Việc kết hợp packing với phớt dầu chịu nhiệt giúp tăng khả năng kiểm soát khu vực trục, đồng thời tạo thêm lớp bảo vệ cho cụm ổ trục phía sau.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, với nhiệt độ môi chất theo tài liệu không vượt quá 350°C.
Tuy nhiên, cần lưu ý rằng tài liệu chỉ xác nhận phớt dầu là loại cao su chịu nhiệt và toàn bộ dòng bơm có thể làm việc với môi chất nhiệt độ cao. Tài liệu không công bố riêng giới hạn nhiệt độ làm việc tối đa của từng chi tiết phớt hoặc packing.
Vì vậy, khi nói cụm làm kín chịu nhiệt cao, cần hiểu đây là khả năng làm việc trong thiết kế tổng thể của dòng bơm dầu nóng RY, chứ không phải một mức nhiệt riêng đã được công bố cho từng vật liệu làm kín.
Theo hướng dẫn vận hành, khi bơm mới đưa vào sử dụng, khu vực làm kín có thể xuất hiện rò rỉ nhẹ.
Sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần và có thể hết.
Hiện tượng này liên quan đến quá trình các bề mặt và vật liệu làm kín ổn định dần trong điều kiện làm việc thực tế.
Do đó, khi theo dõi Bơm dầu truyền nhiệt RY80-50-250A trong giai đoạn đầu, cần chú ý lượng rò rỉ tại cụm làm kín thay vì chỉ đánh giá ngay qua vài giờ vận hành đầu tiên.
Phía sau khu vực làm kín là cụm ổ trục chứa hai bộ vòng bi.
Nếu dầu nóng rò rỉ nhiều về phía cụm ổ trục, chất bôi trơn và điều kiện làm việc của vòng bi có thể bị ảnh hưởng.
Do đó, cụm packing và phớt dầu không chỉ có nhiệm vụ giữ dầu bên trong bơm mà còn góp phần bảo vệ cụm ổ trục.
Đây là mối liên hệ rất quan trọng giữa hệ thống làm kín và độ ổn định cơ khí của bơm.
Trong hệ thống dầu tải nhiệt, rò rỉ môi chất luôn là vấn đề cần được kiểm soát chặt.
Một cụm làm kín hoạt động đúng giúp:
Đây là lý do cụm làm kín có vai trò đặc biệt quan trọng trên RY80-50-250A.
Vì bơm làm việc với dầu nóng, các chi tiết quanh trục sẽ giãn nở khi nhiệt độ tăng.
Nếu bơm được gia nhiệt quá nhanh, sự giãn nở không đồng đều có thể ảnh hưởng đến vị trí tương đối giữa trục, packing và phớt dầu.
Vì vậy, nhà sản xuất yêu cầu gia nhiệt sơ bộ trước khi khởi động, với:
Quá trình tăng nhiệt từ từ giúp các chi tiết làm kín thích nghi ổn định hơn với điều kiện làm việc.
Nếu trục bơm và trục động cơ không đồng tâm, trục có thể rung hoặc đảo trong quá trình quay.
Điều này làm packing và phớt dầu chịu tải không đều, từ đó tăng nguy cơ mài mòn và rò rỉ.
Do đó, để cụm làm kín trên RY80-50-250A làm việc ổn định, cần bảo đảm:
Cần kiểm tra packing và phớt dầu khi xuất hiện các dấu hiệu như:
Khi tháo bơm, bộ chèn làm kín và các chi tiết liên quan cũng cần được kiểm tra về tình trạng mòn, nứt hoặc biến dạng.
Cấu tạo kết hợp packing và phớt dầu chịu nhiệt mang lại một số ưu điểm rõ rệt:
Đây là kiểu thiết kế phù hợp với đặc trưng của bơm dầu truyền nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY80-50-250A sở hữu cụm làm kín kép gồm bộ chèn làm kín và phớt dầu cao su chịu nhiệt. Hai bộ phận này phối hợp tại khu vực trục nhằm hạn chế dầu nóng rò rỉ ra ngoài và bảo vệ cụm ổ trục phía sau.
Điểm đáng chú ý của thiết kế này là sự đơn giản nhưng phù hợp với điều kiện làm việc của bơm dầu nóng. Tuy nhiên, độ bền của cụm làm kín vẫn phụ thuộc nhiều vào quá trình gia nhiệt, độ đồng tâm của trục, tình trạng ổ bi và chế độ bảo dưỡng.
Vì vậy, để cụm làm kín trên Bơm dầu truyền nhiệt RY80-50-250A duy trì hiệu quả lâu dài, cần kiểm soát tốt rò rỉ, tránh rung động bất thường và thực hiện đúng quy trình vận hành với dầu nhiệt độ cao
Bơm dầu truyền nhiệt RY80-50-250A phù hợp với các hệ thống tuần hoàn dầu nóng trong công nghiệp dầu khí và hóa dầu, nơi cần vận chuyển môi chất nhiệt độ cao giữa thiết bị gia nhiệt và các thiết bị công nghệ. Theo tài liệu của dòng RY, bơm được dùng cho chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C.
Trong các dây chuyền dầu khí và hóa dầu, dầu tải nhiệt thường được sử dụng để truyền nhiệt gián tiếp đến bồn chứa, thiết bị trao đổi nhiệt hoặc các khu vực cần duy trì nhiệt độ công nghệ.
Bơm RY80-50-250A có nhiệm vụ duy trì dòng tuần hoàn của dầu tải nhiệt, giúp môi chất nóng liên tục di chuyển từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi quay trở lại hệ thống.

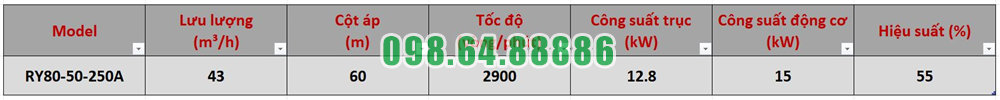

Model RY80-50-250A có thông số làm việc khoảng:
Các thông số này cho thấy bơm phù hợp với hệ thống cần lưu lượng trung bình và cột áp tương đối cao để thắng tổn thất qua đường ống, van và thiết bị trao đổi nhiệt.
Trong công nghiệp hóa dầu, RY80-50-250A có thể được bố trí trong vòng tuần hoàn dầu tải nhiệt để phục vụ các công đoạn cần nhiệt ổn định.
Dầu sau khi được gia nhiệt sẽ được bơm đưa đến thiết bị công nghệ. Sau khi truyền nhiệt, dầu quay về nguồn gia nhiệt để tiếp tục chu trình.
Việc tuần hoàn liên tục giúp duy trì nguồn nhiệt ổn định và hỗ trợ quá trình vận hành liên tục của hệ thống.
Một ứng dụng phù hợp của Bơm dầu truyền nhiệt RY80-50-250A là cấp dầu nóng qua bộ trao đổi nhiệt.
Bơm tạo lưu lượng và cột áp cần thiết để dầu đi qua thiết bị trao đổi nhiệt, nơi nhiệt lượng được truyền sang môi chất hoặc thiết bị khác. Sau đó dầu được đưa trở lại vòng tuần hoàn.
Với cột áp 60 m, RY80-50-250A có thể đáp ứng các hệ thống có tổn thất áp suất đáng kể, nếu điểm làm việc thực tế nằm trong vùng đặc tính phù hợp của bơm.
Trong các hệ thống dầu khí và hóa dầu, nhiều bồn hoặc thiết bị cần được duy trì nhiệt độ bằng phương pháp gia nhiệt gián tiếp.
RY80-50-250A có thể tuần hoàn dầu nóng qua áo gia nhiệt hoặc thiết bị trao đổi nhiệt liên quan, giúp duy trì nhiệt độ cần thiết trong quá trình vận hành.
Ứng dụng này phù hợp khi môi chất tuần hoàn đáp ứng đúng yêu cầu của dòng RY: ít ăn mòn và không chứa hạt rắn.
Một đặc điểm quan trọng khi sử dụng RY80-50-250A trong công nghiệp dầu khí và hóa dầu là khả năng làm việc với môi chất nhiệt độ cao.
Dòng RY được thiết kế cho dầu truyền nhiệt với nhiệt độ môi chất không vượt quá 350°C. Đây là yếu tố phù hợp với các hệ thống truyền nhiệt công nghiệp có yêu cầu nhiệt độ cao hơn nhiều so với hệ thống nước thông thường.
Tuy nhiên, giới hạn 350°C vẫn phải được tuân thủ trong quá trình vận hành.
Dầu truyền nhiệt đi qua RY80-50-250A phải không chứa hạt rắn.
Trong các hệ thống hóa dầu, cặn, xỉ hàn hoặc tạp chất trong đường ống có thể đi vào bơm và gây tắc bánh công tác, giảm lưu lượng hoặc làm bơm vận hành không ổn định.
Do đó, trước khi đưa bơm vào vận hành cần súc rửa đường ống và bố trí lưới lọc hoặc bộ lọc tại đường hút.
Khi RY80-50-250A được sử dụng trong hệ thống dầu khí và hóa dầu có nhiệt độ cao, bơm cần được gia nhiệt sơ bộ trước khi khởi động.
Theo hướng dẫn kỹ thuật, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp hạn chế sốc nhiệt và giúp các chi tiết trong bơm giãn nở đồng đều hơn.
Tài liệu dòng RY cho biết bơm có thể sử dụng động cơ thường hoặc động cơ phòng nổ.
Đây là điểm đáng chú ý khi ứng dụng trong môi trường dầu khí và hóa dầu, nơi điều kiện lắp đặt có thể yêu cầu thiết bị điện phù hợp với khu vực có nguy cơ cháy nổ.
Việc lựa chọn loại động cơ cụ thể cần căn cứ vào yêu cầu an toàn của từng hệ thống và khu vực lắp đặt.
RY80-50-250A không nên vận hành ở lưu lượng quá thấp.
Theo hướng dẫn, bơm không được làm việc dưới 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên hoạt động ở tải thấp, cần cân nhắc sử dụng đường bypass hoặc lựa chọn model nhỏ hơn.
Điều này giúp duy trì dòng dầu qua bơm và hạn chế hiện tượng nóng cục bộ hoặc vận hành không ổn định.
Bơm dầu truyền nhiệt RY80-50-250A trong công nghiệp dầu khí và hóa dầu phù hợp với các hệ thống tuần hoàn dầu tải nhiệt, đặc biệt tại các vòng gia nhiệt, bộ trao đổi nhiệt và thiết bị công nghệ cần duy trì nhiệt độ cao.
Với lưu lượng khoảng 43 m³/h, cột áp 60 m, động cơ 15 kW và khả năng làm việc với môi chất nhiệt độ lên tới 350°C, RY80-50-250A có thể đáp ứng nhiều hệ thống tuần hoàn dầu nóng trong lĩnh vực dầu khí và hóa dầu.
Để bơm làm việc ổn định, cần đảm bảo môi chất sạch, gia nhiệt bơm từ từ, duy trì lưu lượng phù hợp và lựa chọn cấu hình động cơ đáp ứng yêu cầu an toàn của khu vực lắp đặt

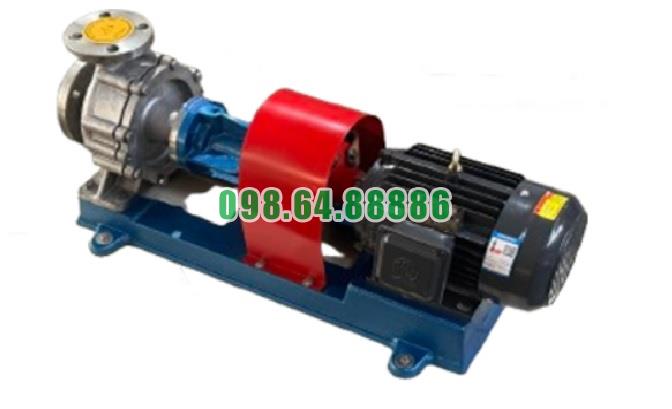

Bơm tuần hoàn dầu tải nhiệt RY80-50-250A cột áp 60 m, lưu lượng 43 m3/h, công suất 15 kW
