Trục sử dụng thép hợp kim tôi – ram hoặc thép không gỉ SUS304/SUS316 (tuỳ môi trường), đạt độ bền kéo và giới hạn mỏi cao.
Inox 316 cho khả năng kháng ăn mòn kẽ nứt ứng suất tốt hơn trong nước nóng, nước lợ và dung dịch có ion chloride.
Bề mặt trục có thể mạ cứng/ phủ crom tại vùng làm kín để tăng độ cứng, giảm mài mòn và xước rãnh.
Trục được tiện – mài tinh độ đảo mặt đầu và độ đồng tâm nhỏ, giúp giảm sai lệch tâm khi quay tốc độ cao.
Xử lý nhiệt (tôi, ram) tối ưu hoá cân bằng giữa độ cứng bề mặt và độ dai lõi, tránh gãy giòn khi gặp quá tải hoặc xung lực thủy lực.
Cụm bơm áp dụng bố trí đồng trục trực tiếp (direct-drive): trục động cơ và trục bơm cùng đường tâm, loại bỏ sai lệch do khớp nối.
Kiểm soát độ đồng tâm và độ vuông góc ở bậc phần nghìn giúp giảm rung, giảm hao mòn vòng bi và phớt cơ khí.
Sử dụng vòng bi bi cầu/vòng bi tiếp xúc góc bố trí tối ưu để chịu đồng thời tải hướng kính và hướng trục phát sinh bởi cánh bơm.
Bạc đạn bôi trơn mỡ chịu nhiệt (kín 2RS) hạn chế bụi ẩm xâm nhập, kéo dài tuổi thọ.
Khoảng cách gối đỡ được tính toán để giảm độ võng trục, duy trì khe hở thuỷ lực đồng đều trong toàn bộ dải làm việc.
Phớt cơ khí (Carbon/Ceramic hoặc SiC/SiC) lắp trên bạc chống mài mòn ở cổ trục, hạn chế rãnh mòn.
Lò xo và elastomer (EPDM/Viton) phù hợp nhiệt độ – hoá chất, đảm bảo độ kín lâu dài ngay cả khi vận hành on/off nhiều lần.
Cánh bơm đã cân bằng động cấp chính xác, giảm lực kích thích lên trục.
Độ cứng uốn trục cao và mômen quán tính hợp lý tránh vượt tốc độ tới hạn, hạn chế cộng hưởng trong dải 50 Hz.
Trục có hệ số an toàn bền xoắn/uốn đáp ứng biên độ quá tải tạm thời (đóng/mở van nhanh, xung áp).
Vật liệu trục và bạc đạn chọn theo nhiệt độ làm việc mục tiêu (đến 80 °C với ISG, 120–150 °C với IRG cấu hình chịu nhiệt), không suy giảm cơ tính trong dải này.
Lựa chọn inox 304/316 cho trục giúp chống rỗ pitting, hạn chế khởi phát vết nứt mỏi ở vùng ứng suất tập trung (then, bậc trục).
Bo tròn bán kính vai bậc trục và đánh bóng chuyển tiếp làm giảm hệ số tập trung ứng suất, tăng tuổi thọ mỏi.
Kết cấu then – êcu hãm hoặc đai ốc chụp ở đầu trục cho phép tháo cánh nhanh, không cần rút trục khỏi thân bơm.
Điểm tra mỡ/vòng bi bố trí dễ tiếp cận, rút ngắn thời gian dừng máy bảo dưỡng.
Thiết kế trục bơm vững chắc của model ISG80-200B, IRG80-200B là sự kết hợp giữa vật liệu cường độ cao, gia công – xử lý nhiệt chuẩn xác, bố trí vòng bi chịu tải hợp lý và làm kín trục bền bỉ. Nhờ đó, trục duy trì đồng tâm với động cơ, giảm rung – ồn, chịu được quá tải ngắn hạn và môi trường khắc nghiệt, giúp bơm vận hành ổn định, hiệu suất cao và tuổi thọ dài trong các ứng dụng cấp nước, HVAC, PCCC và công nghiệp

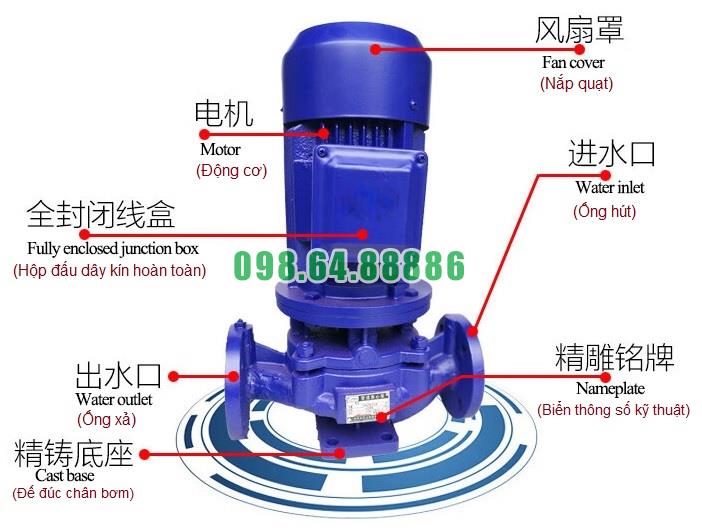

Động cơ điện gắn trực tiếp với trục bơm, truyền năng lượng quay cho cánh bơm.
Cánh bơm ly tâm dạng kín hoặc bán kín, lắp trong buồng bơm, tạo ra lực ly tâm khi quay.
Cửa hút và cửa xả nằm trên cùng một đường thẳng (inline), giúp dòng chảy ổn định, giảm tổn thất áp lực.
Phớt cơ khí và gioăng làm kín giữ cho nước không rò rỉ theo trục quay.
Khi động cơ khởi động, trục bơm quay kéo theo cánh bơm quay với tốc độ cao.
Tại tâm cánh bơm (mắt hút), áp suất giảm xuống, tạo thành vùng chân không tương đối.
Sự chênh lệch áp suất giữa nguồn cấp và buồng bơm làm chất lỏng được hút liên tục vào.
Cánh bơm quay làm cho chất lỏng bị hất ra phía mép ngoài nhờ lực ly tâm.
Khi di chuyển ra ngoài, chất lỏng thu nhận năng lượng động học từ cánh bơm, vận tốc tăng mạnh.
Dòng chất lỏng đi vào khoang xoắn (volute) hoặc ống khuếch tán.
Do tiết diện mở rộng, vận tốc giảm dần, năng lượng động học chuyển hóa thành áp suất tĩnh.
Nhờ đó, bơm tạo ra cột áp đủ lớn để đẩy nước đi xa và lên cao.
Nhờ thiết kế cổng hút và xả thẳng hàng, dòng nước đi qua bơm ít bị xoáy rối.
Trục quay thẳng đứng giữ cân bằng tải trọng, giảm rung động, duy trì hiệu suất ổn định.
Lưu lượng và cột áp có thể điều chỉnh thông qua van xả, biến tần hoặc hệ thống điều khiển áp lực.
Nguyên tắc hoạt động cơ bản của bơm đồng trục thẳng đứng ISG80-200B, IRG80-200B dựa trên cơ chế thủy lực của bơm ly tâm: động cơ quay truyền lực cho cánh bơm, tạo lực ly tâm hút chất lỏng vào tâm cánh, gia tốc dòng chảy rồi biến đổi thành áp suất tại cửa xả. Nhờ thiết kế đồng trục và cổng hút – xả thẳng hàng, bơm cho dòng chảy ổn định, ít rung, hiệu suất cao, phù hợp cho nhiều hệ thống cấp nước và công nghiệp.
Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200B
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg80200b-luu-luong-43-m3h.html

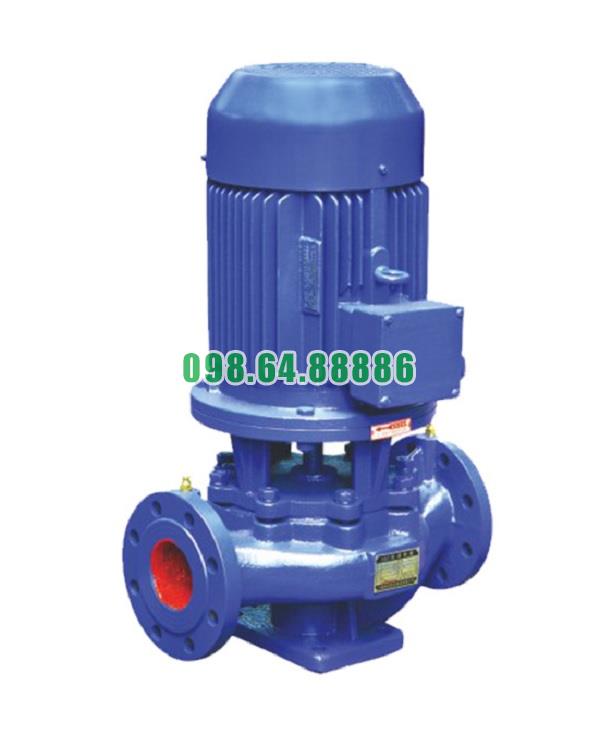

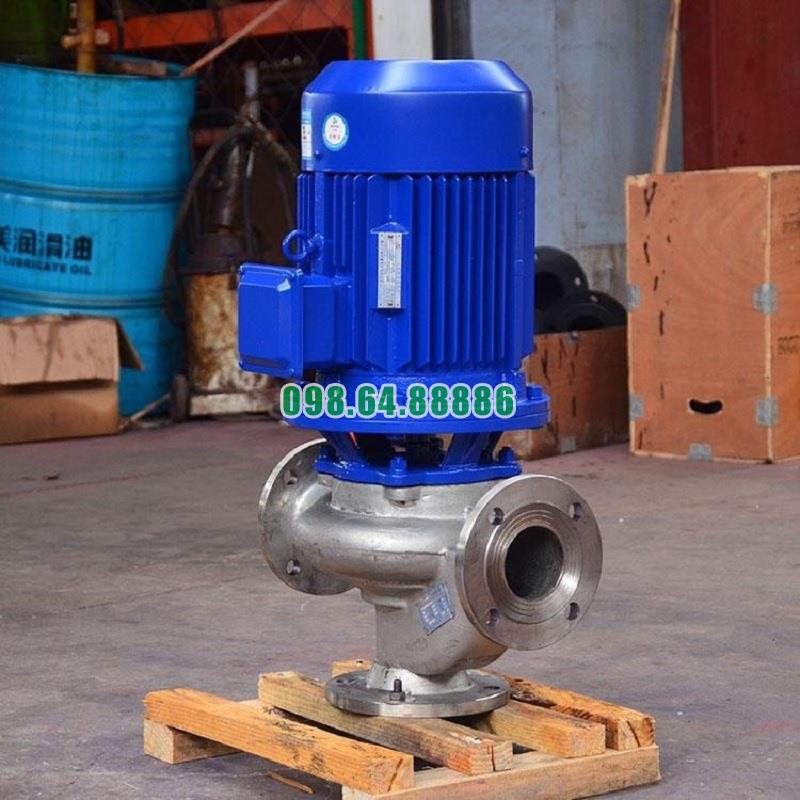

Máy bơm đồng trục thẳng đứng, bơm ly tâm, inline ISG80-200B, IRG80-200B 15kw, 43m3, 60m
13.651.200 VND
