Quá trình hút và đẩy nước của bơm ly tâm trục đứng model ISG80-200, IRG80-200

Cấu tạo liên quan đến quá trình hút và đẩy nước

Bơm ly tâm trục đứng model ISG80-200 và IRG80-200 có cấu tạo gồm thân bơm, cánh bơm, trục bơm và buồng xoắn. Cửa hút thường nằm phía dưới, cửa đẩy ở phía trên, giúp tối ưu dòng chảy theo chiều thẳng đứng. Cánh bơm gắn liền với trục quay, đóng vai trò trung tâm trong việc tạo ra lực ly tâm để vận chuyển chất lỏng.

Nguyên lý hút nước

Khi động cơ truyền mô-men quay đến trục bơm, cánh bơm bắt đầu quay nhanh, tạo ra một vùng áp suất thấp tại tâm cánh. Do sự chênh lệch áp suất giữa vùng chân không và áp suất khí quyển bên ngoài, nước từ bể chứa hoặc đường ống sẽ tự động bị hút vào buồng bơm thông qua cửa hút. Đây là quá trình khởi đầu của chu kỳ vận hành.

Nguyên lý đẩy nước

Sau khi chất lỏng được hút vào, cánh bơm tiếp tục quay và đẩy dòng nước từ tâm ra rìa cánh nhờ lực ly tâm. Tốc độ dòng chảy tăng dần, và khi đi qua buồng xoắn (volute), vận tốc dòng nước giảm trong khi áp suất tăng. Nước lúc này đã được nạp đủ áp năng để vượt qua chiều cao cột áp yêu cầu và được đẩy ra khỏi bơm qua cửa đẩy, đi vào hệ thống đường ống.

Hiệu quả của quá trình hút – đẩy

Thiết kế trục đứng giúp dòng chảy đi theo phương thẳng đứng, giảm thiểu tổn thất áp lực và tránh hiện tượng tụ khí trong buồng bơm. Bơm ISG80-200 và IRG80-200 hoạt động ổn định, dòng chảy liên tục, phù hợp cho các hệ thống cấp nước cần áp lực cao và lưu lượng lớn.

Quá trình hút và đẩy nước của bơm ly tâm trục đứng ISG80-200, IRG80-200 dựa trên nguyên lý lực ly tâm và chênh lệch áp suất. Từ việc hút nước vào tại vùng áp thấp đến việc đẩy nước đi với áp suất cao, tất cả diễn ra nhịp nhàng và hiệu quả nhờ thiết kế tối ưu. Đây là lý do dòng bơm này được ứng dụng rộng rãi trong cấp nước sinh hoạt, công nghiệp và phòng cháy chữa cháy

Cấp nước công nghiệp cho nhà máy bằng bơm ly tâm trục đứng model ISG80-200, IRG80-200

Vai trò của cấp nước công nghiệp trong nhà máy

Trong các khu công nghiệp và nhà máy sản xuất, hệ thống cấp nước công nghiệp đóng vai trò sống còn. Nó không chỉ phục vụ cho các nhu cầu như rửa thiết bị, làm mát máy móc, vận hành quy trình sản xuất mà còn cung cấp nước cho các mục đích phòng cháy chữa cháy, vệ sinh công nghiệp và sinh hoạt nội bộ.

Một hệ thống cấp nước ổn định, lưu lượng lớn, áp lực cao và vận hành liên tục là yêu cầu bắt buộc đối với mọi nhà máy, và bơm ly tâm trục đứng model ISG80-200, IRG80-200 là lựa chọn tối ưu cho nhu cầu đó.

Đặc điểm nổi bật của model ISG80-200, IRG80-200

Thiết kế trục đứng nhỏ gọn

Cấu trúc trục đứng tích hợp động cơ trực tiếp trên thân bơm giúp tiết kiệm diện tích mặt bằng – rất phù hợp với không gian kỹ thuật hạn chế của các nhà máy công nghiệp.

Khả năng đẩy cao – lưu lượng ổn định

• Model ISG80-200, IRG80-200 có thể đạt lưu lượng nước lên tới hàng chục lít/giây, phục vụ tốt cho hệ thống cấp nước nhiều tầng, nhiều điểm tiêu thụ cùng lúc.

• Chiều cao đẩy tối đa có thể lên tới 30 – 50 mét tùy cấu hình, phù hợp với các khu công nghiệp nhiều tầng hoặc nhà xưởng có tháp làm mát, bồn chứa đặt cao.

Vận hành êm ái, tiết kiệm điện

• Sử dụng động cơ hiệu suất cao IE2 hoặc IE3 (tùy chọn), tiết kiệm điện năng trong quá trình hoạt động liên tục.

• Vận hành ổn định, ít rung lắc nhờ thiết kế đồng trục, độ đồng tâm cao.

Khả năng làm việc liên tục trong môi trường khắc nghiệt

• Thân bơm bằng gang hoặc thép không gỉ, chịu được nước có chứa tạp chất nhẹ hoặc hóa chất nồng độ thấp.

• Phớt cơ khí chất lượng cao đảm bảo làm kín hiệu quả, chống rò rỉ, vận hành liên tục nhiều giờ.

Ứng dụng cụ thể trong cấp nước nhà máy

1. Cấp nước vận hành sản xuất

• Truyền dẫn nước từ bể chứa chính đến từng khu vực sản xuất như: dây chuyền rửa, chế biến thực phẩm, dệt nhuộm, hóa chất, lắp ráp linh kiện điện tử,...

• Đảm bảo lưu lượng ổn định trong điều kiện vận hành nhiều ca liên tục.

2. Hệ thống làm mát thiết bị

• Dùng để bơm tuần hoàn nước làm mát cho các máy phát, máy nén, lò nung, hệ thống HVAC.

• Duy trì nhiệt độ an toàn, giúp thiết bị hoạt động tối ưu và kéo dài tuổi thọ.

3. Phục vụ phòng cháy chữa cháy (PCCC)

• Kết nối với hệ thống PCCC trong nhà máy, đảm bảo áp lực nước lớn và phản ứng nhanh trong trường hợp khẩn cấp.

• Thích hợp dùng trong hệ thống chữa cháy tự động hoặc kết hợp bơm diesel – điện.

4. Cấp nước sinh hoạt nội bộ

• Dẫn nước đến các khu vực nhà ăn, nhà vệ sinh, văn phòng, phòng điều hành trong khuôn viên nhà máy.

• Áp lực ổn định, không gây gián đoạn sinh hoạt nội bộ.

Bơm ly tâm trục đứng model ISG80-200, IRG80-200 là giải pháp hoàn hảo cho hệ thống cấp nước công nghiệp trong nhà máy. Với thiết kế gọn gàng, công suất mạnh mẽ, khả năng đẩy cao và vận hành ổn định, sản phẩm đáp ứng tốt mọi yêu cầu về cấp nước sản xuất, làm mát, PCCC và sinh hoạt. Việc đầu tư đúng loại bơm ngay từ đầu không chỉ đảm bảo hiệu quả hoạt động mà còn tối ưu hóa chi phí vận hành lâu dài cho doanh nghiệp công nghiệp

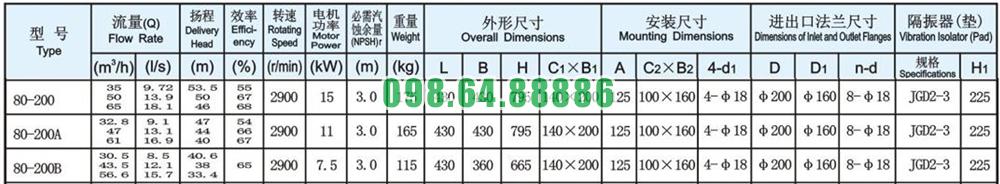

Thông số kỹ thuật và kích thước bơm model ISG80-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200

Đường cong hiệu suất bơm model ISG80-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200

Phụ kiện và kích thước lắp đặt bơm model ISG80-200

Phương thức lắp đặt bơm model ISG80-200

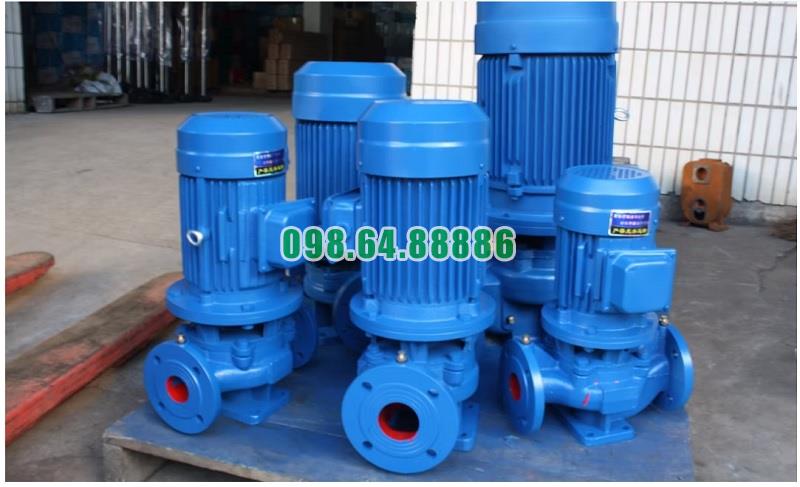

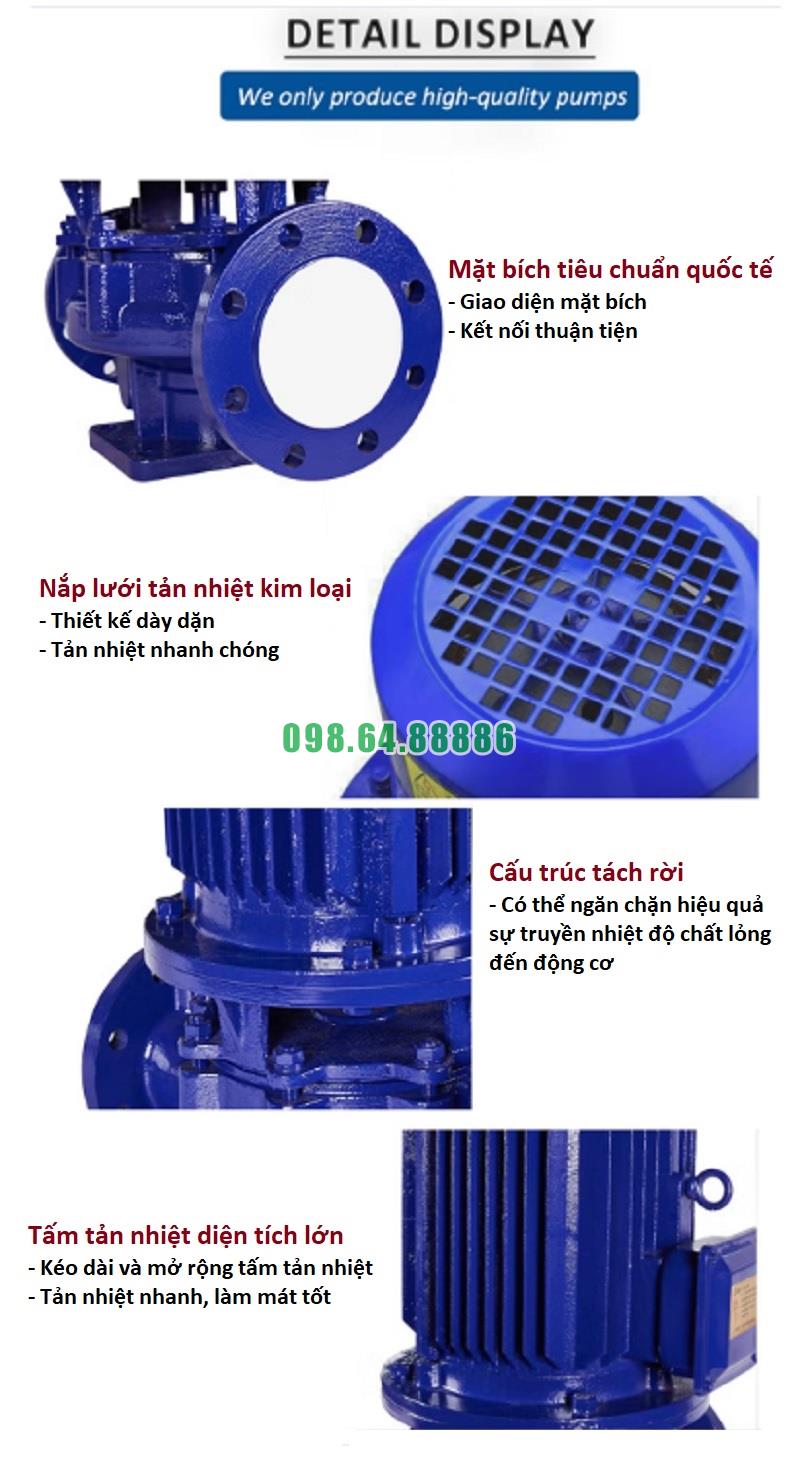

Hình ảnh thực tế bơm và phụ kiện bơm ISG80-200
