Bơm inline ISG100-200, IRG100-200 có cấu tạo trục đứng, với cửa hút và cửa xả bố trí trên cùng một đường thẳng. Nhờ đặc điểm này, bơm có thể lắp trực tiếp vào hệ thống đường ống mà không cần bố trí nền móng hoặc diện tích sàn quá lớn. Đây là ưu điểm vượt trội so với các dòng bơm trục ngang truyền thống, đặc biệt trong không gian hạn chế như tầng hầm, phòng kỹ thuật hoặc nhà máy đông thiết bị.
Có thể lắp giữa đường ống: Bơm hoạt động như một phần của đường ống, giúp giảm chiều dài ống dẫn và tiết kiệm không gian.
Phù hợp nhiều dạng công trình: Dễ dàng tích hợp vào hệ thống cấp nước cho tòa nhà cao tầng, khu chung cư, trung tâm thương mại, mà không cần thay đổi lớn về kết cấu công trình.
Tận dụng chiều cao: Do thiết kế dạng trục đứng, bơm sử dụng chiều cao thay vì bề ngang, tối ưu hóa không gian theo phương thẳng đứng.
Khác với bơm trục ngang cần bố trí đế rộng và nền bê tông chắc chắn, bơm inline ISG100-200, IRG100-200 chỉ cần khung đỡ gọn nhẹ. Điều này không chỉ tiết kiệm diện tích lắp đặt mà còn giảm chi phí xây dựng và thời gian thi công.
Thiết kế modul và đồng trục của bơm giúp việc tháo lắp, kiểm tra và thay thế phụ tùng trở nên đơn giản, ngay cả khi bơm được đặt ở vị trí hạn chế diện tích. Người vận hành có thể bảo trì mà không cần tháo toàn bộ đường ống hay di chuyển thiết bị khác.
Tòa nhà cao tầng: Lắp đặt trong phòng kỹ thuật nhỏ hẹp vẫn đảm bảo cung cấp nước ổn định.
Nhà máy công nghiệp: Bơm chiếm ít không gian nên có thể kết hợp cùng nhiều hệ thống khác như HVAC, PCCC, tuần hoàn làm mát.
Khu dân cư và công trình công cộng: Dễ lắp đặt trong các phòng bơm tiêu chuẩn hóa, tiết kiệm chi phí mặt bằng.
Khả năng tiết kiệm không gian lắp đặt là ưu điểm nổi bật khiến bơm inline ISG100-200, IRG100-200 trở thành lựa chọn tối ưu cho các công trình hiện đại. Với thiết kế trục đứng, lắp đặt trực tiếp trên đường ống, bơm không chỉ giảm diện tích sử dụng mà còn giúp thi công nhanh chóng, linh hoạt, mang lại hiệu quả cao về cả kỹ thuật lẫn chi phí
Trong bơm inline model ISG100-200, IRG100-200, phớt làm kín (mechanical seal) giữ chức năng ngăn rò rỉ chất lỏng tại vị trí trục bơm xuyên qua buồng bơm để kết nối với động cơ. Đây là điểm dễ phát sinh rò rỉ nhất, do vừa có sự chuyển động quay tốc độ cao của trục, vừa chịu áp suất thủy lực.
Nếu không có phớt làm kín, chất lỏng sẽ rò rỉ ra ngoài, gây mất áp, giảm hiệu suất, ăn mòn ổ bi, hỏng động cơ và mất an toàn cho môi trường.
Phớt cơ khí trong ISG100-200, IRG100-200 gồm các thành phần:
Mặt tĩnh (stationary ring): cố định trên thân bơm.
Mặt động (rotary ring): gắn vào trục, quay cùng trục bơm.
Lò xo hoặc cụm lò xo: tạo lực ép giữa mặt động và mặt tĩnh.
Gioăng đàn hồi (O-ring): ngăn rò rỉ giữa các bề mặt ghép.
Vật liệu: mặt phớt thường chế tạo từ carbon, ceramic, silicon carbide; gioăng làm từ cao su chịu nhiệt EPDM, NBR hoặc Viton.
Khi bơm vận hành
Trục quay kéo theo mặt động của phớt quay cùng.
Lò xo và áp suất chất lỏng ép mặt động và mặt tĩnh vào nhau, tạo nên một bề mặt tiếp xúc kín khít.
Hình thành màng chất lỏng mỏng
Giữa hai bề mặt phớt tồn tại một lớp chất lỏng cực mỏng (film), có tác dụng bôi trơn và làm mát.
Lớp màng này giúp giảm ma sát, tránh mài mòn trực tiếp, đồng thời vẫn giữ kín chất lỏng trong buồng bơm.
Ngăn rò rỉ ra ngoài
Áp lực từ trong buồng bơm càng lớn, lực ép lên mặt phớt càng chặt, đảm bảo kín khít.
Chỉ có một lượng cực nhỏ chất lỏng bay hơi qua màng bôi trơn, gần như không đáng kể.
Độ kín cao, ngăn rò rỉ hiệu quả hơn nhiều so với gioăng chèn truyền thống.
Giảm hao mòn trục, nhờ không tiếp xúc trực tiếp giữa trục và phớt.
Vận hành êm ái, ít ma sát, phù hợp cho bơm chạy liên tục.
Tăng tuổi thọ ổ bi và động cơ, giữ môi trường khô ráo, an toàn.
Luôn đảm bảo có chất lỏng trong bơm, tránh chạy khan vì sẽ làm cháy mặt phớt.
Kiểm tra thường xuyên hiện tượng rò rỉ tại trục, thay phớt nếu thấy nước rỉ nhỏ giọt.
Sử dụng đúng vật liệu phớt tùy theo loại chất lỏng (nước sạch, nước nóng, hóa chất nhẹ).
Bôi trơn và làm mát đúng cách, tránh quá nhiệt gây nứt vỡ bề mặt phớt.
Nguyên lý hoạt động của phớt làm kín trong bơm inline model ISG100-200, IRG100-200 dựa trên sự ép sát giữa mặt động và mặt tĩnh kết hợp với lớp màng chất lỏng siêu mỏng. Nhờ đó, phớt cơ khí đảm bảo ngăn rò rỉ, giảm ma sát, bảo vệ trục và ổ bi, giúp bơm vận hành ổn định, an toàn và bền bỉ.
Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-200
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100200-luu-luong-100-m3h.html

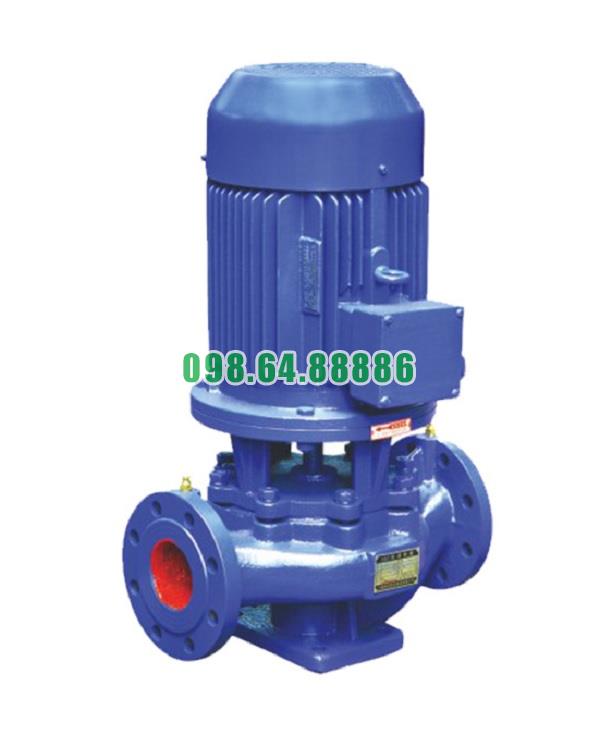

Máy bơm inline, bơm tăng áp, bơm đồng trục đứng ISG100-200, IRG100-200 22kw, 100m3, 50m
29.289.600 VND
