Được chế tạo bằng gang xám hoặc inox 304 tùy phiên bản, có dạng hình xoắn ốc bao quanh cánh bơm.
Bao bọc toàn bộ cụm cánh bơm, định hướng dòng chảy từ cánh bơm ra cửa xả.
Giữ áp lực và hạn chế tổn thất năng lượng khi dòng nước chuyển động.
Bảo vệ cấu trúc bên trong khỏi tác động cơ học và môi trường bên ngoài.
Làm từ đồng, inox hoặc gang đúc chính xác, gắn cố định vào trục bơm.
Tạo lực ly tâm nhờ chuyển động quay, giúp hút nước vào tâm và đẩy ra ngoài vỏ bơm.
Là bộ phận chính quyết định lưu lượng và cột áp của bơm.
Làm từ thép không gỉ, được gia công chính xác và liên kết trực tiếp với trục động cơ.
Truyền động từ động cơ sang cánh bơm.
Giữ cho cánh bơm quay đúng tâm, đảm bảo sự cân bằng động trong quá trình vận hành.
Gồm hai mặt ma sát chính xác cao, một phần quay theo trục và một phần đứng yên trên thân bơm. Vật liệu thường là ceramic, carbon, silicon carbide.
Ngăn nước rò rỉ ra ngoài tại vị trí trục quay xuyên qua thân bơm.
Bảo vệ vòng bi, động cơ và các bộ phận điện khỏi bị ẩm ướt.
Bạc đạn chất lượng cao lắp tại hai đầu trục, nằm trong thân động cơ hoặc khung bơm.
Giảm ma sát khi trục quay với tốc độ cao.
Tăng độ ổn định và tuổi thọ cho toàn bộ cụm quay.
Là phần đỡ của toàn bộ cụm bơm, thường làm từ thép hoặc gang, có lỗ bắt bu lông cố định.
Giữ cho bơm đứng vững chắc trên bề mặt lắp đặt.
Hấp thụ rung động, giảm truyền rung xuống nền móng.
Động cơ tiêu chuẩn IP55, cấp cách điện F, thường gắn liền với trục bơm qua khớp nối đồng tâm.
Tạo chuyển động quay cho trục bơm.
Cung cấp công suất từ 0.75kW đến 3.0kW tùy cấu hình yêu cầu về lưu lượng và cột áp.
Nằm trên cùng một trục thẳng đứng (inline), thường có mặt bích tiêu chuẩn để kết nối với đường ống.
Cửa hút tiếp nhận nước từ nguồn.
Cửa xả đẩy nước ra hệ thống cấp thoát hoặc thiết bị tiêu thụ.
Thiết kế đồng trục giúp giảm tổn thất thủy lực và đơn giản hóa việc lắp đặt.
Quy trình hoạt động của Bơm nước thẳng trục đứng ISG40-125, bơm ISG40-125
Khi cấp điện cho bơm ISG40-125, động cơ điện truyền mô-men xoắn trực tiếp tới trục bơm. Nhờ thiết kế đồng trục và bố trí thẳng đứng, quá trình truyền lực diễn ra nhanh, trực tiếp và hiệu quả cao, không cần các cơ cấu truyền động phức tạp.
Khi trục bơm quay, cánh bơm bắt đầu xoay, tạo ra lực ly tâm đẩy nước ra phía ngoài. Sự thay đổi áp suất này gây ra hiện tượng chênh lệch áp suất giữa đầu vào và đầu ra, khiến nước từ nguồn (bể chứa hoặc đường ống đầu hút) bị hút vào buồng bơm qua cửa hút phía dưới.
Nước di chuyển theo phương thẳng đứng từ dưới lên, thuận chiều trọng lực và phù hợp với cấu trúc trục đứng của bơm.
Trong buồng công tác, cánh bơm tiếp tục tăng tốc dòng nước, tạo ra áp lực cao nhờ lực ly tâm và hướng dòng. Dòng nước bị ép di chuyển theo hình xoắn ốc và bị tăng áp một cách liên tục khi đi qua các khoang cánh.
Thiết kế hình học của cánh bơm và khoang bơm đảm bảo nước không bị xoáy ngược, hạn chế thất thoát và tạo ra cột áp ổn định ngay cả khi lưu lượng thay đổi.
Sau khi đạt đủ áp lực, nước sẽ được đẩy ra qua cửa xả ở phía trên thân bơm. Nhờ kết cấu thẳng đứng, nước được đẩy lên cao dễ dàng, rất phù hợp với các hệ thống cấp nước tầng cao, chữa cháy, hoặc hệ HVAC.
Trong quá trình này, ổ trục và phớt cơ khí đảm nhiệm vai trò giảm ma sát quay và ngăn nước rò rỉ, giữ cho toàn bộ hệ thống hoạt động hiệu quả và khép kín.
Khi vận hành liên tục, bơm ISG40-125 duy trì lưu lượng và cột áp ổn định, nhờ thiết kế bền bỉ, độ đồng tâm cao, hạn chế rung lắc và giảm tiếng ồn.
Động cơ được thiết kế tản nhiệt tốt, kết hợp với kết cấu thẳng đứng giúp không khí đối lưu dễ dàng làm mát, tránh hiện tượng quá nhiệt trong thời gian dài sử dụng.
Khi tắt nguồn điện, trục động cơ dừng quay, cánh bơm ngừng hoạt động, dòng nước không còn lực đẩy và sẽ ngưng chảy. Van một chiều (nếu có lắp thêm) sẽ giữ áp lực không bị tụt ngược, bảo vệ hệ thống.

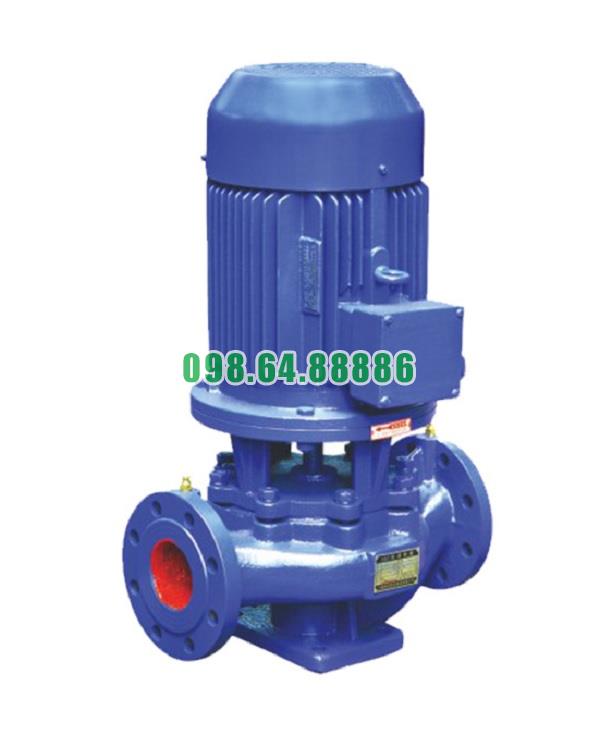

Bơm nước thẳng trục đứng ISG40-125, bơm ISG40-125 động cơ 1.1 kw
4.406.400 VND
