Khi động cơ vận hành, trục bơm quay kéo cánh bơm quay với tốc độ cao.
Nhờ lực ly tâm, áp suất tại tâm cánh bơm giảm xuống, tạo vùng chân không cục bộ.
Sự chênh lệch áp suất giữa bể chứa và buồng bơm khiến nước được hút liên tục vào cửa hút.
Khi nước di chuyển từ tâm cánh ra mép ngoài, vận tốc tăng lên đáng kể.
Buồng xoắn (volute) chuyển đổi động năng này thành áp suất, làm cho dòng nước có áp lực cao.
Nhờ thiết kế inline (cửa hút – cửa xả đồng trục), tổn thất áp lực trên đường ống giảm thiểu tối đa.
Nước sau khi được tăng áp được đẩy ra cửa xả, tiếp tục đi qua hệ thống đường ống.
Nguồn nước này có thể đi qua:
Thiết bị trao đổi nhiệt (chiller, lò hơi, AHU, FCU…) trong hệ thống HVAC.
Đường ống cấp nước sinh hoạt cho các khu vực sử dụng.
Mạng lưới PCCC để sẵn sàng khi có sự cố.
Sau khi truyền tải năng lượng hoặc cung cấp nước, phần nước còn lại quay trở lại bể chứa hoặc điểm hồi lưu, tạo thành chu trình khép kín.
Dòng chảy liên tục và ổn định: bảo đảm lưu lượng không bị gián đoạn.
Áp lực duy trì đều: đáp ứng yêu cầu cấp nước cho nhiều điểm cùng lúc.
Hạn chế cavitation: nhờ thiết kế thủy lực tối ưu và duy trì NPSH phù hợp.
Hiệu suất cao: động cơ hiệu suất IE2/IE3 kết hợp cánh bơm cân bằng động giúp tiết kiệm năng lượng.
Hệ thống HVAC: tuần hoàn nước lạnh/nóng qua các thiết bị trao đổi nhiệt.
Tòa nhà cao tầng: cấp nước tuần hoàn cho bồn chứa trên mái và các tầng.
Công nghiệp: tuần hoàn nước trong quy trình sản xuất, làm mát máy móc.
PCCC: đảm bảo đường ống luôn sẵn nước, áp lực ổn định, sẵn sàng chữa cháy.
Nguyên lý vận hành hệ thống tuần hoàn nước với bơm trục thẳng đứng ISG100-125, IRG100-125 dựa trên nguyên lý ly tâm, trong đó bơm thực hiện hút – tăng áp – đẩy – hồi lưu liên tục, tạo thành một vòng tuần hoàn khép kín. Thiết kế inline giúp bơm hoạt động ổn định, tiết kiệm năng lượng, duy trì áp suất đồng đều, đáp ứng yêu cầu của các hệ thống hiện đại như cấp nước, HVAC, công nghiệp và PCCC.
Trục và vòng bi là hai bộ phận chịu tải trọng lớn trong bơm trục thẳng đứng ISG100-125, IRG100-125. Chúng đảm bảo sự cân bằng, ổn định và truyền động chính xác giữa động cơ và cánh bơm. Nếu không được bảo trì đúng cách, các bộ phận này dễ bị mài mòn, cong vênh, gây rung động mạnh, giảm tuổi thọ bơm và tăng chi phí sửa chữa.
Kiểm tra độ đồng tâm: Sử dụng thước đo chuyên dụng để kiểm tra độ lệch tâm giữa trục bơm và trục động cơ. Nếu sai lệch quá giới hạn cho phép, cần căn chỉnh lại.
Quan sát bề mặt trục: Kiểm tra vết xước, ăn mòn hoặc biến dạng. Nếu trục bị cong hoặc mòn quá mức, cần thay thế để tránh ảnh hưởng đến phớt cơ khí và cánh bơm.
Bôi trơn và làm mát: Đảm bảo hệ thống bôi trơn hoạt động tốt, tránh ma sát gây quá nhiệt trục.
Siết chặt mối ghép: Kiểm tra các bulông, chốt ghép giữa trục và cánh bơm để đảm bảo chắc chắn, không bị lỏng trong quá trình vận hành.
Vệ sinh định kỳ: Loại bỏ bụi bẩn, dầu mỡ cũ hoặc cặn bẩn bám trên vòng bi bằng dung dịch chuyên dụng.
Bôi trơn đúng chuẩn: Sử dụng mỡ bôi trơn hoặc dầu bôi trơn phù hợp theo khuyến cáo của nhà sản xuất. Việc bôi trơn phải đủ lượng, tránh bôi quá nhiều gây tăng ma sát.
Kiểm tra độ rơ: Nếu vòng bi bị rơ, phát ra tiếng kêu lạ hoặc sinh nhiệt cao, cần kiểm tra và thay thế kịp thời.
Đảm bảo cân bằng động: Khi thay vòng bi, cần lắp đặt đúng kỹ thuật, căn chỉnh để tránh mất cân bằng động, gây rung và hỏng hóc sớm.
Hàng tháng: Kiểm tra tình trạng bề mặt trục và tiếng ồn vòng bi.
3–6 tháng/lần: Tháo vệ sinh vòng bi, thay mỡ bôi trơn.
Hàng năm: Kiểm tra độ mòn trục, thay vòng bi nếu cần, đồng thời cân chỉnh lại toàn bộ cụm trục bơm.
Cách bảo trì bảo dưỡng trục và vòng bi bơm trục thẳng đứng model ISG100-125, IRG100-125 đòi hỏi quy trình kiểm tra định kỳ, vệ sinh, bôi trơn và căn chỉnh chính xác. Thực hiện đúng các bước này không chỉ giúp kéo dài tuổi thọ của trục và vòng bi, mà còn nâng cao hiệu suất, giảm rung động và tiết kiệm chi phí vận hành cho hệ thống.

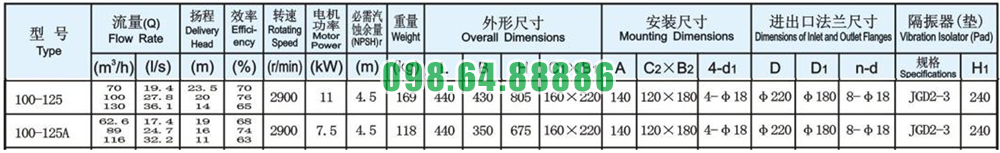

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-125
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100125-day-cao-20m.html

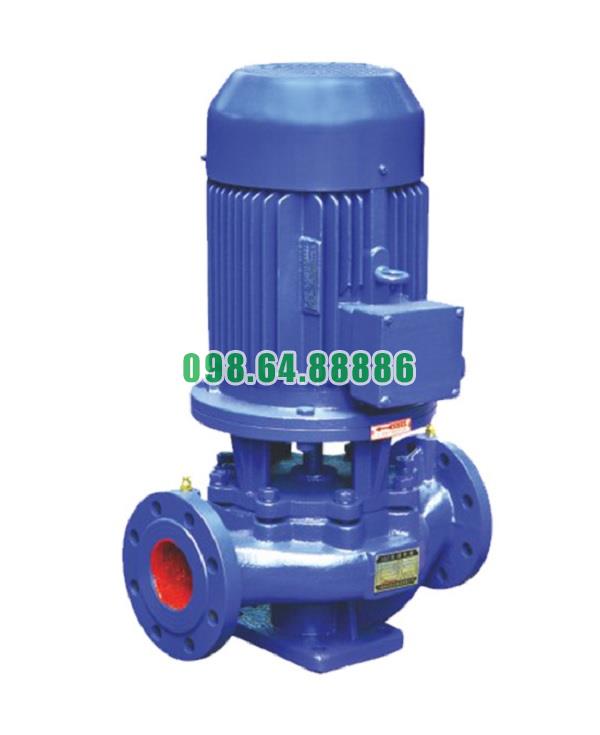

Máy bơm ly tâm, bơm lùa, bơm đường ống ISG100-125, IRG100-125 11kw, 100m3, 20m
