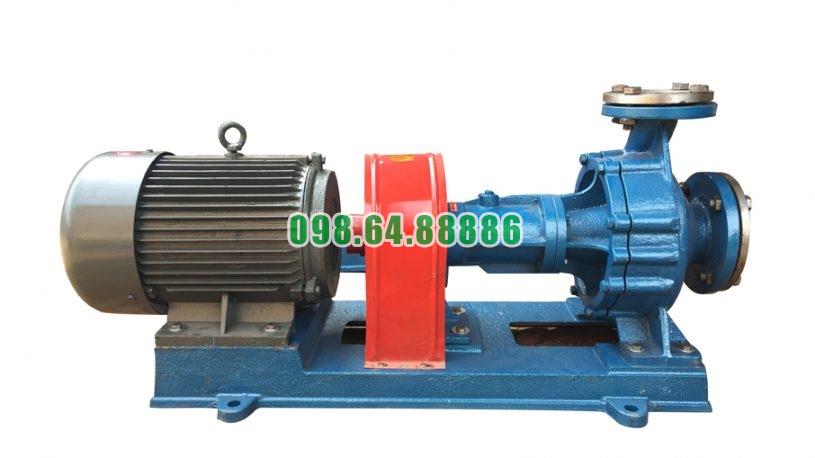

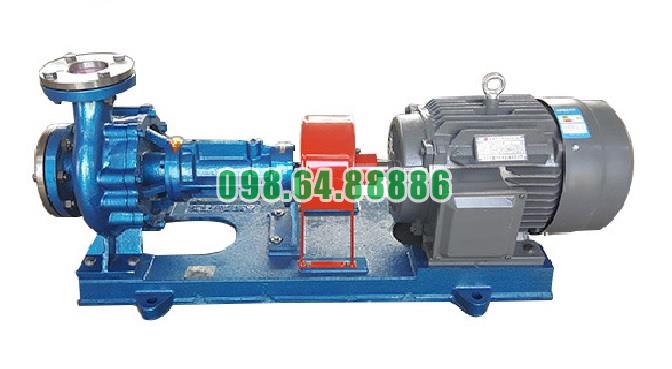

Bơm dầu truyền nhiệt RY80-50-250 trang bị mặt bích chịu áp suất 16 bar là một đặc điểm kết cấu quan trọng đối với hệ thống tuần hoàn dầu nóng. Theo thiết kế của dòng RY, mặt bích cửa hút, mặt bích cửa xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar, giúp cụm bơm phù hợp với yêu cầu kết nối đường ống trong các hệ thống dầu tải nhiệt công nghiệp.

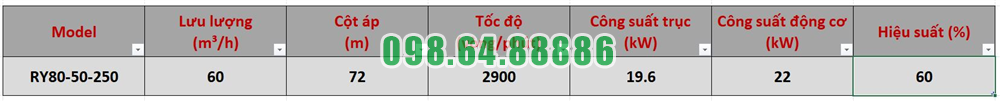

Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 22 kW, RY80-50-250 cần hệ thống kết nối chắc chắn để duy trì dòng dầu tuần hoàn ổn định trong quá trình vận hành.
Hai vị trí kết nối quan trọng nhất của RY80-50-250 là cửa hút và cửa xả. Đây là nơi bơm liên kết trực tiếp với hệ thống đường ống và cũng là những khu vực thường xuyên chịu tác động của áp suất môi chất.
Việc sử dụng mặt bích cấp áp suất 16 bar giúp tạo kết nối cơ khí chắc chắn giữa bơm và đường ống, đồng thời đáp ứng yêu cầu chịu áp của cụm thiết bị.
Cửa hút của RY80-50-250 được bố trí theo hướng trục. Dầu tải nhiệt từ đường ống hồi đi qua mặt bích hút trước khi vào bánh công tác.
Mặt bích tại vị trí này không chỉ có nhiệm vụ liên kết đường ống mà còn cần duy trì độ kín trong điều kiện dầu nóng tuần hoàn liên tục.
Cửa xả được bố trí hướng tâm theo phương thẳng đứng. Sau khi dầu nhận năng lượng từ bánh công tác, môi chất được đẩy qua cửa xả và đi vào hệ thống.
Mặt bích chịu áp suất 16 bar tại cửa xả tạo vị trí kết nối chắc chắn với đường ống đẩy, nơi áp suất của dòng dầu cao hơn phía hút.
Đặc điểm nổi bật của Bơm dầu truyền nhiệt RY80-50-250 trang bị mặt bích chịu áp suất 16 bar nằm ở khả năng tạo hệ thống kết nối phù hợp với điều kiện làm việc có áp suất.
Trong hệ thống tuần hoàn dầu tải nhiệt, mặt bích phải chịu đồng thời áp lực của môi chất, nhiệt độ cao và tác động cơ học từ hệ thống đường ống. Vì vậy, việc thiết kế mặt bích và các bộ phận chịu áp theo cấp 16 bar tạo nền tảng quan trọng cho độ kín và độ ổn định của cụm bơm.
Cần phân biệt rõ cấp áp suất 16 bar của mặt bích với áp suất thực tế mà RY80-50-250 tạo ra khi vận hành.
Thông số 16 bar thể hiện cấp áp suất thiết kế của mặt bích và các bộ phận chịu áp. Trong khi đó, khả năng làm việc thủy lực của RY80-50-250 được thể hiện qua lưu lượng 60 m³/h và cột áp 72 m tại tốc độ 2.900 vòng/phút.
Do đó, không nên hiểu rằng bơm luôn vận hành ở áp suất 16 bar. Áp suất thực tế còn phụ thuộc vào đặc tính môi chất, đường ống, trở lực hệ thống và điểm vận hành của bơm.
Khả năng chịu áp của mặt bích chỉ phát huy đầy đủ khi đường ống được lắp đặt đúng.
Đường hút và đường đẩy của RY80-50-250 phải có giá đỡ hoặc hệ thống treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên mặt bích hoặc thân bơm.
Nếu đường ống không được đỡ đúng cách, trọng lượng và lực kéo của đường ống có thể tác động lên mặt bích. Điều này có thể ảnh hưởng đến độ kín của mối nối và sự ổn định của cụm bơm.
Vì vậy, mặt bích chịu áp 16 bar không thay thế cho yêu cầu bố trí giá đỡ đường ống đúng kỹ thuật.
Sau khi kết nối RY80-50-250 với hệ thống, các mối ghép mặt bích cần được kiểm tra trước và trong quá trình chạy thử. Nếu xuất hiện rò rỉ dầu nóng tại mặt bích, hệ thống phải được kiểm tra và xử lý trước khi tiếp tục vận hành.
RY80-50-250 được thiết kế phục vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Vì vậy, mặt bích không chỉ cần tạo liên kết đường ống mà còn phải phù hợp với môi trường có nhiệt độ và áp suất làm việc.
Thiết kế cấp áp suất 16 bar cho mặt bích hút, mặt bích xả và các bộ phận chịu áp tạo nên một hệ thống kết nối đồng bộ, phù hợp với đặc tính của bơm dầu truyền nhiệt.
Bơm dầu truyền nhiệt RY80-50-250 trang bị mặt bích chịu áp suất 16 bar tại các vị trí kết nối quan trọng của cụm bơm. Mặt bích cửa hút, cửa xả và các bộ phận chịu áp được thiết kế theo cùng cấp áp suất, góp phần tạo kết nối chắc chắn và duy trì độ kín của hệ thống dầu nóng.
Với thông số 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất 22 kW, RY80-50-250 kết hợp khả năng tuần hoàn dầu với hệ thống mặt bích chịu áp phù hợp cho môi trường công nghiệp. Để phát huy đúng đặc tính này, đường ống cần được đỡ độc lập, mặt bích phải lắp chính xác và các mối nối phải được kiểm tra độ kín thường xuyên
Bơm dầu truyền nhiệt RY80-50-250 phù hợp với các hệ thống tuần hoàn dầu tải nhiệt trong nhà máy sản xuất vật liệu làm đường, đặc biệt ở những công đoạn cần duy trì nhiệt ổn định cho bồn chứa, đường ống và thiết bị gia nhiệt. Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, bơm có khả năng duy trì dòng dầu nóng tuần hoàn liên tục trong mạng đường ống có trở lực tương đối lớn.
Trong nhà máy sản xuất vật liệu làm đường, RY80-50-250 không trực tiếp bơm nhựa đường để tạo sản phẩm, mà chủ yếu đảm nhiệm việc tuần hoàn dầu tải nhiệt trong hệ thống gia nhiệt.
Chu trình làm việc có thể hiểu đơn giản:
Nguồn gia nhiệt → Bơm RY80-50-250 → thiết bị cần cấp nhiệt → đường dầu hồi → nguồn gia nhiệt.
Khi bơm hoạt động, dầu nóng liên tục được đưa từ nguồn nhiệt đến các khu vực cần duy trì nhiệt độ. Sau khi truyền một phần nhiệt cho thiết bị công nghệ, dầu quay trở lại nguồn gia nhiệt và tiếp tục chu trình.
Một ứng dụng quan trọng của Bơm dầu truyền nhiệt RY80-50-250 trong nhà máy sản xuất vật liệu làm đường là phục vụ hệ thống gia nhiệt bồn chứa.
Một số vật liệu sử dụng trong sản xuất mặt đường cần được duy trì ở trạng thái có độ nhớt phù hợp để thuận tiện cho quá trình vận chuyển, định lượng hoặc phối trộn. Dầu tải nhiệt được dẫn qua áo nhiệt, ống gia nhiệt hoặc bộ trao đổi nhiệt của bồn chứa để cung cấp nhiệt.
RY80-50-250 duy trì dòng dầu nóng đi qua các khu vực này, giúp quá trình truyền nhiệt diễn ra liên tục thay vì dầu bị ngưng tuần hoàn tại một vị trí.
Với lưu lượng 60 m³/h, RY80-50-250 có khả năng vận chuyển một lượng dầu tải nhiệt tương đối lớn qua hệ thống.
Trong nhà máy có nhiều thiết bị cùng sử dụng dầu nóng, lưu lượng tuần hoàn phù hợp giúp nhiệt lượng được vận chuyển liên tục từ nguồn gia nhiệt tới các điểm tiêu thụ nhiệt.
Điều này đặc biệt quan trọng khi hệ thống có nhiều nhánh đường ống hoặc nhiều bồn cần duy trì nhiệt cùng lúc.
Hệ thống dầu tải nhiệt trong nhà máy sản xuất vật liệu làm đường thường không chỉ có một đoạn ống ngắn. Dầu có thể phải đi qua nhiều đoạn đường ống, van, co cút, bộ trao đổi nhiệt và các thiết bị sử dụng nhiệt.
Mỗi thành phần đều tạo ra tổn thất áp suất.
Cột áp 72 m của RY80-50-250 cung cấp năng lượng thủy lực giúp dòng dầu thắng các trở lực này để tiếp tục lưu thông trong toàn hệ thống.
Đây là lợi thế đáng chú ý khi nhà máy có mạng tuần hoàn dầu nóng tương đối dài hoặc có nhiều thiết bị tạo trở lực trên đường dầu.
Ngoài bồn chứa, dầu tải nhiệt còn có thể được sử dụng để cung cấp nhiệt cho các đường ống cần duy trì nhiệt độ.
Trong môi trường sản xuất vật liệu làm đường, nếu vật liệu có độ nhớt cao bị giảm nhiệt quá mức, khả năng lưu chuyển trong đường ống có thể bị ảnh hưởng.
Bơm dầu truyền nhiệt RY80-50-250 duy trì dòng dầu nóng chạy liên tục qua hệ thống gia nhiệt, qua đó hỗ trợ giữ điều kiện nhiệt cần thiết cho các tuyến đường ống công nghệ.
Vai trò của bơm ở đây không phải điều khiển trực tiếp nhiệt độ mà là bảo đảm môi chất truyền nhiệt luôn được tuần hoàn. Việc điều chỉnh nhiệt độ thuộc về hệ thống gia nhiệt và điều khiển của nhà máy.
Trong dây chuyền sản xuất vật liệu làm đường, dầu tải nhiệt có thể phải đi qua nhiều thiết bị trao đổi nhiệt trước khi quay trở lại nguồn nhiệt.
RY80-50-250 cung cấp dòng tuần hoàn để dầu liên tục đi qua các thiết bị này. Khi lưu lượng được duy trì ổn định, quá trình đưa nhiệt từ nguồn gia nhiệt tới thiết bị sử dụng nhiệt cũng trở nên ổn định hơn.
Đây là lý do lựa chọn bơm dầu tải nhiệt cần dựa đồng thời vào lưu lượng và cột áp, chứ không chỉ dựa vào công suất động cơ.
RY80-50-250 sử dụng động cơ 22 kW để dẫn động bơm.
Động cơ truyền chuyển động tới trục bơm, làm bánh công tác quay ở khoảng 2.900 vòng/phút. Bánh công tác truyền năng lượng cho dầu tải nhiệt để tạo ra lưu lượng và cột áp cần thiết.
Với điểm làm việc 60 m³/h – 72 m, cụm động cơ và bơm tạo ra dòng tuần hoàn đủ mạnh để đưa dầu qua mạng đường ống và các thiết bị gia nhiệt trong hệ thống phù hợp.
Hệ thống gia nhiệt trong nhà máy sản xuất vật liệu làm đường thường cần duy trì nhiệt trong thời gian dài. Vì vậy, bơm tuần hoàn dầu phải có khả năng hoạt động ổn định và liên tục.
Bơm dầu truyền nhiệt RY80-50-250 được sử dụng đúng vai trò sẽ giúp duy trì vòng tuần hoàn:
Dầu được gia nhiệt → bơm vận chuyển → dầu truyền nhiệt cho thiết bị → dầu hồi về → tiếp tục được gia nhiệt.
Chừng nào vòng tuần hoàn này được duy trì ổn định, nhiệt lượng có thể tiếp tục được vận chuyển đến các khu vực sản xuất cần sử dụng.
Điểm mạnh của RY80-50-250 trong ứng dụng này nằm ở sự kết hợp giữa lưu lượng 60 m³/h và cột áp 72 m.
Lưu lượng giúp vận chuyển lượng dầu cần thiết, còn cột áp tạo khả năng thắng trở lực của mạng đường ống. Tốc độ 2.900 vòng/phút giúp bánh công tác tạo năng lượng thủy lực cho dòng dầu, trong khi động cơ 22 kW cung cấp nguồn truyền động cho toàn bộ quá trình.
Nhờ đó, RY80-50-250 có thể đảm nhiệm tốt vai trò bơm tuần hoàn trong hệ thống gia nhiệt cho bồn chứa, đường ống và các thiết bị trao đổi nhiệt của nhà máy sản xuất vật liệu làm đường khi đặc tính hệ thống phù hợp với điểm làm việc của bơm.
Bơm dầu truyền nhiệt RY80-50-250 ứng dụng trong nhà máy sản xuất vật liệu làm đường chủ yếu với nhiệm vụ duy trì tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và các thiết bị cần sử dụng nhiệt.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, bơm có khả năng đưa dầu nóng qua mạng đường ống, bồn gia nhiệt và thiết bị trao đổi nhiệt có trở lực tương ứng.
Giá trị chính của RY80-50-250 trong ứng dụng này là duy trì dòng dầu nóng liên tục, hỗ trợ phân phối nhiệt ổn định và bảo đảm hệ thống gia nhiệt của dây chuyền sản xuất vật liệu làm đường hoạt động thông suốt

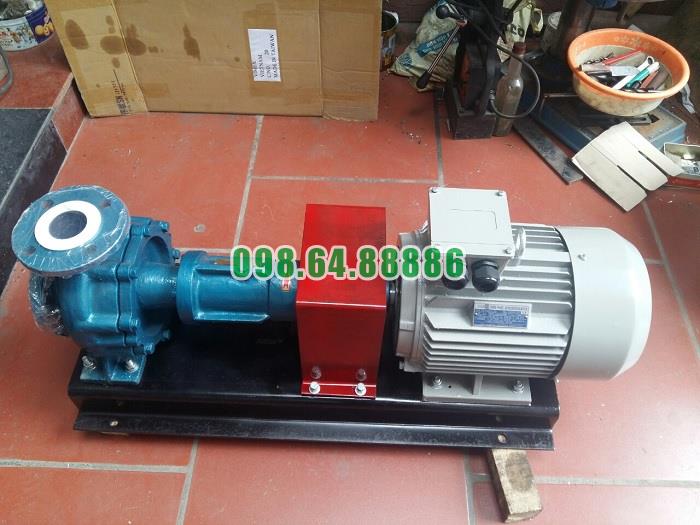

Bơm dầu gia nhiệt RY80-50-250 công suất 22 kW, cột áp 72 m, lưu lượng 60 m3/h
