Bơm dầu truyền nhiệt RY65-40-200A vận hành luân chuyển dầu nóng theo nguyên lý ly tâm, liên tục hút dầu từ đường vào, truyền năng lượng cho dầu qua cánh bơm rồi đẩy dầu sang đường ra để tiếp tục tuần hoàn trong hệ thống gia nhiệt.
Trong quá trình vận hành, dầu truyền nhiệt từ hệ thống quay trở lại cửa hút của RY65-40-200A. Cửa hút của dòng RY được bố trí theo phương trục, giúp dầu đi trực tiếp vào khu vực tâm cánh bơm.
Đây là điểm bắt đầu của chu trình luân chuyển dầu nóng.
Khi động cơ hoạt động, trục bơm quay và kéo cánh bơm chuyển động ở tốc độ khoảng 2900 vòng/phút.
Dầu truyền nhiệt đi vào tâm cánh bơm sẽ nhận năng lượng từ chuyển động quay. Dưới tác dụng của lực ly tâm, dầu được đẩy từ vùng tâm ra phía ngoài cánh bơm.
Quá trình này giúp dòng dầu tăng động năng trước khi đi vào thân bơm.
Sau khi rời cánh bơm, dầu nóng đi vào phần dẫn dòng của thân bơm. Tại đây, một phần động năng được chuyển thành áp suất.
Nhờ đó, bơm dầu truyền nhiệt RY65-40-200A có thể đưa dầu ra cửa xả với mức năng lượng cần thiết để tiếp tục di chuyển qua đường ống và các thiết bị trong hệ thống.
Với model RY65-40-200A, điểm làm việc được xác định ở lưu lượng 25 m³/h và cột áp 35 m.
Từ cửa xả của bơm, dầu truyền nhiệt tiếp tục đi tới các thiết bị cần gia nhiệt.
Trong quá trình này, dầu mang nhiệt từ nguồn gia nhiệt đến vị trí sử dụng nhiệt. Sau khi truyền một phần nhiệt năng, dầu tiếp tục theo đường ống trở về phía hút của bơm.
Như vậy, RY65-40-200A không chỉ thực hiện một lần hút và đẩy mà duy trì chu trình tuần hoàn liên tục.
Quá trình vận hành có thể hiểu theo một chu trình khép kín:
Bơm hút dầu → cánh bơm truyền năng lượng → dầu được đẩy ra đường xả → dầu đi đến thiết bị sử dụng nhiệt → dầu quay trở lại bơm.
Chu trình này được lặp lại liên tục trong suốt thời gian hệ thống làm việc.
Chính khả năng duy trì dòng dầu liên tục giúp bơm dầu truyền nhiệt RY65-40-200A phù hợp với hệ thống cần luân chuyển dầu nóng ổn định.
Ở điểm làm việc thiết kế, RY65-40-200A đạt lưu lượng 25 m³/h.
Thông số này thể hiện lượng dầu mà bơm có khả năng luân chuyển trong hệ thống trong một đơn vị thời gian. Khi hệ thống được thiết kế phù hợp với mức lưu lượng này, dòng dầu có thể được duy trì liên tục giữa nguồn nhiệt và thiết bị sử dụng nhiệt.
Trong quá trình tuần hoàn, dầu phải đi qua đường ống, van, bộ lọc và các thiết bị trao đổi nhiệt. Những thành phần này đều tạo ra trở lực.
Cột áp 35 m của RY65-40-200A giúp cung cấp năng lượng để dòng dầu vượt qua các tổn thất này trong điều kiện hệ thống phù hợp.
Do đó, khả năng luân chuyển dầu nóng của bơm là kết quả của sự kết hợp giữa lưu lượng 25 m³/h và cột áp 35 m.
Để quá trình luân chuyển diễn ra đúng, trước khi khởi động cần đưa môi chất vào bên trong bơm và tránh để không khí tích tụ.
Trong quá trình nạp dầu, có thể quay khớp nối bằng tay để hỗ trợ loại bỏ khí khỏi bơm.
Việc bảo đảm bơm có đầy môi chất trước khi chạy giúp quá trình hút và đẩy dầu diễn ra ổn định hơn.
Với hệ thống sử dụng dầu ở nhiệt độ cao, RY65-40-200A cần được gia nhiệt trước khi vận hành chính thức.
Quá trình gia nhiệt giúp nhiệt độ thân bơm tăng dần, hạn chế sự thay đổi nhiệt độ đột ngột giữa dầu nóng và các chi tiết của bơm.
Sau khi bơm được làm nóng phù hợp, chu trình luân chuyển dầu có thể được duy trì ổn định hơn khi hệ thống tăng lên nhiệt độ làm việc.
Bơm dầu truyền nhiệt RY65-40-200A vận hành luân chuyển dầu nóng bằng nguyên lý ly tâm. Dầu đi vào tâm cánh bơm, nhận năng lượng từ cánh quay, được tăng áp trong thân bơm rồi đi ra cửa xả để tiếp tục tuần hoàn qua hệ thống.
Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và động cơ 5.5 kW, RY65-40-200A có khả năng duy trì dòng dầu nóng liên tục khi hệ thống được thiết kế phù hợp. Đây chính là nguyên lý cốt lõi giúp model này thực hiện nhiệm vụ tuần hoàn dầu truyền nhiệt trong các hệ thống gia nhiệt công nghiệp.
Tầm quan trọng của thiết kế buồng phớt trong bơm dầu truyền nhiệt RY65-40-200A nằm ở khả năng kiểm soát rò rỉ dầu nóng tại vị trí trục đi xuyên qua nắp bơm. Đây là khu vực vừa có chuyển động quay liên tục, vừa chịu ảnh hưởng trực tiếp từ môi chất nhiệt độ cao, nên thiết kế buồng phớt có vai trò quan trọng đối với độ kín và độ ổn định của bơm.
Theo kết cấu dòng RY, cụm làm kín sử dụng packing seal kết hợp với phớt dầu chịu nhiệt.
Buồng phớt được bố trí tại khu vực nắp bơm, nơi trục bơm đi từ phần rotor ra phía cụm ổ bi.
Khi RY65-40-200A hoạt động, trục quay liên tục trong khi bên trong thân bơm có dầu truyền nhiệt nóng. Vì vậy, tại vị trí này luôn tồn tại khe hở cần được kiểm soát để dầu không thoát ra ngoài theo trục.
Thiết kế buồng phớt tạo không gian để bố trí các chi tiết làm kín bao quanh trục và duy trì khả năng làm kín trong suốt quá trình vận hành.
Trong kết cấu dòng RY, packing được đặt trong khoang làm kín của nắp bơm.
Packing bao quanh trục và tạo lực ép lên bề mặt trục để hạn chế dầu truyền nhiệt đi qua khe hở. Đây là bộ phận trực tiếp làm việc tại vùng tiếp giáp giữa phần quay và phần cố định của bơm.
Packing chỉ có thể làm việc hiệu quả khi được bố trí ổn định quanh trục.
Buồng phớt có nhiệm vụ giữ packing đúng vị trí, giúp lực làm kín được phân bố quanh bề mặt trục. Nếu packing bị lệch hoặc mất ổn định, khả năng kiểm soát rò rỉ có thể giảm.
Ngoài packing, dòng RY còn sử dụng phớt dầu trong cụm làm kín.
Phớt dầu nằm trong khu vực trục và cụm ổ đỡ, hỗ trợ kiểm soát dầu bôi trơn và hạn chế chất lỏng di chuyển không đúng vị trí.
Như vậy, thiết kế buồng phớt không hoạt động độc lập mà phối hợp với phớt dầu để tạo thành một hệ thống làm kín nhiều lớp quanh trục bơm.
Một trong những vai trò quan trọng của thiết kế buồng phớt trong bơm dầu truyền nhiệt RY65-40-200A là tạo vùng kiểm soát giữa buồng chứa dầu nóng và cụm ổ bi.
Nếu dầu truyền nhiệt rò rỉ nhiều dọc theo trục, khu vực ổ bi phía sau có thể bị ảnh hưởng. Vì vậy, packing và phớt dầu cùng tham gia hạn chế môi chất đi sâu vào cụm ổ đỡ.
Điều này giúp tách tương đối khu vực làm việc của dầu nóng với khu vực cần duy trì điều kiện bôi trơn ổn định cho vòng bi.
Khi bơm vận hành, trục luôn quay nên khu vực làm kín phải vừa đủ chặt để hạn chế rò rỉ nhưng vẫn cho phép trục chuyển động.
Nếu hệ thống làm kín hoạt động không đúng, dầu truyền nhiệt có thể rò ra ngoài theo trục.
Theo hướng dẫn của dòng RY, ở giai đoạn đầu vận hành có thể xuất hiện một lượng rò rỉ nhỏ tại bộ phận làm kín. Sau một thời gian làm việc, mức rò rỉ có thể giảm dần.
Vì vậy, thiết kế và tình trạng của buồng phớt có ảnh hưởng trực tiếp đến khả năng kiểm soát lượng dầu thoát ra ngoài.
Khả năng làm kín không chỉ phụ thuộc vào packing hoặc phớt dầu mà còn phụ thuộc vào trạng thái quay của trục.
Nếu trục bơm bị lệch tâm hoặc rung lớn, bề mặt trục có thể tác động không đều lên packing. Điều này làm bộ phận làm kín mài mòn nhanh hơn và dễ xuất hiện rò rỉ.
Do đó, độ đồng tâm giữa trục bơm và động cơ có quan hệ trực tiếp với tuổi thọ của cụm buồng phớt.
RY65-40-200A được sử dụng trong hệ thống tuần hoàn dầu truyền nhiệt, nên môi chất có thể làm việc ở nhiệt độ cao.
Nhiệt độ làm cho điều kiện làm việc của packing và các chi tiết làm kín khắc nghiệt hơn so với bơm nước thông thường. Vì vậy, thiết kế buồng phớt phải phù hợp với đặc điểm của môi chất dầu nóng và kết cấu của dòng bơm RY.
Việc sử dụng packing kết hợp phớt dầu chịu nhiệt chính là đặc điểm quan trọng trong hệ thống làm kín của dòng bơm này.
Trong trình tự tháo bơm của dòng RY, vòng chặn và packing có thể được lấy ra khỏi khoang làm kín trên nắp bơm.
Cách bố trí này giúp người vận hành có thể tiếp cận trực tiếp bộ phận làm kín khi cần kiểm tra hoặc thay thế.
Khi phát hiện packing chai cứng, biến dạng hoặc khả năng làm kín giảm, chi tiết có thể được tháo ra để bảo dưỡng mà không cần thay đổi toàn bộ kết cấu bơm.
Buồng phớt và các chi tiết làm kín nên được kiểm tra khi xuất hiện một số hiện tượng như:
Dầu rò rỉ tăng rõ rệt tại khu vực trục.
Packing bị mòn hoặc biến dạng.
Trục rung mạnh tại khu vực làm kín.
Khu vực ổ bi có dấu hiệu bị ảnh hưởng bởi dầu rò rỉ.
Sau bảo dưỡng, mức rò rỉ không giảm về trạng thái bình thường.
Việc kiểm tra sớm giúp hạn chế tình trạng rò rỉ kéo dài và bảo vệ các chi tiết phía sau cụm làm kín.
Tầm quan trọng của thiết kế buồng phớt trong bơm dầu truyền nhiệt RY65-40-200A tập trung ở ba chức năng chính: giữ packing đúng vị trí quanh trục, hạn chế dầu nóng rò rỉ ra ngoài và hỗ trợ bảo vệ cụm ổ bi phía sau.
Với kết cấu sử dụng packing seal kết hợp phớt dầu chịu nhiệt, buồng phớt tạo thành vùng làm kín quan trọng giữa buồng bơm chứa dầu nóng và phần trục quay. Thiết kế này góp phần giúp RY65-40-200A duy trì độ kín và sự ổn định khi vận hành trong hệ thống dầu truyền nhiệt.

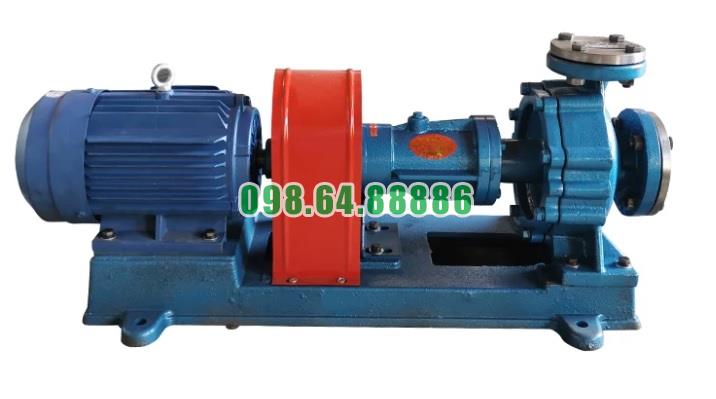

Bơm tuần hoàn dầu tải nhiệt RY65-40-200A lưu lượng 25 m3/h, cột áp 35 m, công suất 5.5 kW, tốc độ 2900 vòng/phút
