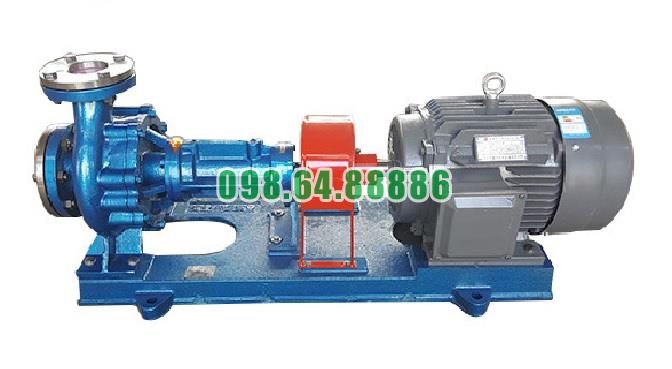

Name: Bơm tuần hoàn dầu tải nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút
Brand: vGing
SKU: RY25-25-160
Availability: InStock
Rating: 5 (1 reviews)

Bơm tuần hoàn dầu tải nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Độ bền cơ học vượt trội của Bơm dầu truyền nhiệt RY25-25-160 trong môi trường khắc nghiệt

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế để làm việc liên tục trong hệ thống tuần hoàn dầu nóng, nơi thiết bị thường xuyên phải chịu nhiệt độ cao, áp suất đường ống, rung động cơ học và sự giãn nở nhiệt. Độ bền cơ học của bơm được hình thành từ kết cấu đỡ chắc chắn, cụm trục ổn định, thân bơm chịu áp và cách bố trí các bộ phận phù hợp với môi trường dầu nóng.

Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, Bơm dầu truyền nhiệt RY25-25-160 có khả năng duy trì hoạt động ổn định trong các hệ thống gia nhiệt công nghiệp quy mô vừa và nhỏ.

Thân bơm chịu áp lực và nhiệt độ cao

Thân bơm là bộ phận trực tiếp chứa dầu truyền nhiệt và chịu áp suất do bánh công tác tạo ra. Trong quá trình vận hành, thân bơm phải đồng thời chịu nhiệt độ môi chất, áp lực bên trong và tải trọng từ các chi tiết liên kết.

Kết cấu thân bơm liền khối giúp duy trì độ cứng vững, hạn chế biến dạng khi nhiệt độ tăng cao. Cửa hút bố trí theo hướng trục và cửa xả hướng lên trên giúp dòng dầu đi qua bơm theo hướng ổn định, giảm lực va đập không cần thiết lên thân bơm.

Các bộ phận chịu áp của dòng bơm RY được thiết kế theo cấp áp suất 16 bar. Đây là cơ sở giúp thân bơm và các mối liên kết duy trì độ chắc chắn trong điều kiện hệ thống có áp lực làm việc tương đối cao.

Kết cấu đỡ một phía chắc chắn

Bơm dầu truyền nhiệt RY25-25-160 sử dụng kết cấu đỡ một phía. Cụm bánh công tác và trục bơm được nâng đỡ bởi thân ổ trục và giá đỡ trung tâm.

Kết cấu này tạo thành một cụm cơ khí gọn, giảm số lượng điểm liên kết phức tạp và giúp quá trình tháo lắp thuận tiện hơn. Khi bơm được căn chỉnh đúng tâm, tải trọng từ bánh công tác được truyền đều qua trục đến hai ổ bi.

Giá đỡ trung tâm giữ khoảng cách ổn định giữa thân bơm và cụm ổ trục. Bộ phận này vừa tăng độ cứng cho toàn bộ cụm máy, vừa hạn chế ảnh hưởng trực tiếp của nhiệt từ thân bơm đến ổ bi và khớp nối.

Cụm trục có khả năng chịu tải quay liên tục

Trục bơm là chi tiết truyền mô-men từ động cơ đến bánh công tác. Khi bơm hoạt động ở tốc độ 2.900 vòng/phút, trục phải chịu tải xoắn, tải hướng kính và lực thủy lực phát sinh từ bánh công tác.

Trục được đỡ bởi hai ổ bi bố trí trong thân ổ trục. Cách bố trí này giúp giữ trục đúng tâm, hạn chế độ võng và giảm dao động khi bơm chạy liên tục.

Bánh công tác được lắp trực tiếp trên đầu trục và cố định bằng đai ốc. Liên kết chắc chắn giữa bánh công tác, trục và đai ốc giúp toàn bộ cụm rôto hoạt động như một khối thống nhất, hạn chế tình trạng bánh công tác dịch chuyển hoặc rung lắc trong thân bơm.

Hai ổ bi duy trì độ ổn định cơ học

Hai ổ bi bên trong Bơm dầu truyền nhiệt RY25-25-160 có nhiệm vụ nâng đỡ, định vị trục và tiếp nhận tải trọng trong quá trình quay.

Ổ bi phía bánh công tác giữ ổn định phần trục gần buồng bơm, nơi chịu ảnh hưởng trực tiếp của lực thủy lực. Ổ bi phía khớp nối giữ phần còn lại của trục và duy trì sự đồng tâm với động cơ.

Khi được bôi trơn đúng cách, hai ổ bi giúp:

Giảm ma sát giữa các chi tiết chuyển động.
Hạn chế độ rơ của trục.
Giữ bánh công tác quay đúng tâm.
Giảm rung động truyền sang thân bơm.
Hạn chế mài mòn trục và cụm làm kín.

Cụm ổ bi chắc chắn là một trong những yếu tố quan trọng tạo nên độ bền cơ học của Bơm dầu truyền nhiệt RY25-25-160.

Khớp nối mềm giảm tải va đập

Bơm và động cơ được truyền động qua khớp nối mềm kiểu ba chấu. Khớp nối có nhiệm vụ truyền mô-men quay, đồng thời hấp thụ một phần rung động và tải va đập nhỏ.

Trong môi trường sản xuất, tải hệ thống có thể thay đổi khi van đóng mở hoặc khi nhiệt độ dầu biến động. Phần tử đàn hồi trong khớp nối giúp giảm lực tác động đột ngột truyền trực tiếp từ động cơ sang trục bơm.

Nhờ đó, trục, ổ bi và bánh công tác ít phải chịu tải va đập tức thời, giúp duy trì độ bền của cụm truyền động trong quá trình vận hành kéo dài.

Khả năng thích nghi với sự giãn nở nhiệt

Khi bơm làm việc với dầu nóng, thân bơm, nắp bơm, trục và giá đỡ sẽ giãn nở. Nếu kết cấu không phù hợp, sự giãn nở không đồng đều có thể làm mất độ đồng tâm, gây kẹt trục hoặc tăng ma sát tại bộ làm kín.

Bơm dầu truyền nhiệt RY25-25-160 sử dụng thiết kế tản nhiệt tự nhiên và bố trí khoảng cách giữa thân bơm với cụm ổ trục. Cách bố trí này giúp nhiệt được phân tán dần trước khi truyền đến ổ bi và khớp nối.

Khi bơm được gia nhiệt từ từ, các bộ phận giãn nở tương đối đồng đều. Điều này giúp hạn chế ứng suất nhiệt, giảm nguy cơ biến dạng và duy trì khe hở làm việc giữa các chi tiết quay với chi tiết cố định.

Bộ làm kín hỗ trợ bảo vệ các chi tiết cơ khí

Cụm làm kín của bơm gồm bộ chèn packing kết hợp với phớt dầu chịu nhiệt. Bộ phận này hạn chế dầu nóng rò rỉ dọc theo trục và ngăn môi chất đi vào khoang ổ bi.

Khả năng làm kín ổn định giúp bảo vệ:

Bề mặt trục tại vị trí tiếp xúc.
Dầu và mỡ bôi trơn trong thân ổ trục.
Hai ổ bi bên trong bơm.
Khớp nối và khu vực truyền động phía sau.

Khi dầu nóng không xâm nhập vào cụm ổ trục, chất bôi trơn ít bị biến chất và tuổi thọ các bộ phận cơ khí được duy trì tốt hơn.

Kết cấu bệ máy tăng độ cứng vững

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Bệ máy giúp giữ vị trí tương đối giữa hai trục và phân bố tải trọng của cụm thiết bị xuống móng.

Khi bệ được cân bằng và bu lông móng được siết chắc, bơm ít bị dịch chuyển trong quá trình vận hành. Điều này hạn chế hiện tượng lệch trục, rung thân bơm và tải không đều lên ổ bi.

Kết cấu bệ chắc chắn đặc biệt quan trọng trong môi trường có nhiệt độ cao, rung động từ máy móc xung quanh hoặc hệ thống hoạt động liên tục nhiều giờ.

Đường ống được đỡ độc lập giúp bảo vệ thân bơm

Độ bền cơ học của Bơm dầu truyền nhiệt RY25-25-160 còn phụ thuộc vào cách lắp đặt đường ống.

Đường ống hút và đường ống xả phải có giá đỡ riêng. Không được để trọng lượng, lực kéo hoặc sự giãn nở của đường ống truyền trực tiếp lên mặt bích bơm.

Khi đường ống được đỡ độc lập, thân bơm không phải chịu thêm tải trọng bên ngoài. Điều này giúp:

Hạn chế biến dạng thân bơm.
Giữ đúng vị trí cửa hút và cửa xả.
Duy trì độ đồng tâm của trục.
Giảm ứng suất tại mặt bích.
Hạn chế rung động truyền từ đường ống sang bơm.

Những yếu tố giúp duy trì độ bền lâu dài

Dù có kết cấu chắc chắn, độ bền của Bơm dầu truyền nhiệt RY25-25-160 vẫn phụ thuộc vào điều kiện vận hành thực tế. Bơm cần được mồi đầy dầu trước khi khởi động, gia nhiệt từ từ và duy trì lưu lượng phù hợp.

Không khí, cặn bẩn hoặc dị vật trong đường hút có thể làm bánh công tác mất cân bằng và gây rung. Thiếu dầu bôi trơn có thể làm ổ bi nóng, tăng độ rơ và ảnh hưởng đến trục.

Việc kiểm tra định kỳ ổ bi, khớp nối, bu lông móng, bộ làm kín và độ đồng tâm giúp phát hiện sớm các dấu hiệu hao mòn trước khi phát triển thành hư hỏng cơ học nghiêm trọng.

Độ bền cơ học vượt trội của Bơm dầu truyền nhiệt RY25-25-160 được tạo nên bởi thân bơm chịu áp chắc chắn, kết cấu đỡ một phía, trục bơm được nâng đỡ bằng hai ổ bi, bánh công tác liên kết chặt chẽ và khớp nối mềm giúp giảm tải va đập.

Thiết kế tản nhiệt tự nhiên, khả năng thích nghi với sự giãn nở nhiệt và cụm làm kín bảo vệ ổ bi giúp bơm duy trì độ ổn định trong môi trường dầu nóng. Khi được lắp đúng kỹ thuật, bôi trơn đầy đủ và vận hành trong phạm vi cho phép, Bơm dầu truyền nhiệt RY25-25-160 có thể hoạt động bền bỉ, ít rung và hạn chế hư hỏng cơ học trong điều kiện công nghiệp khắc nghiệt.

Cấu tạo chi tiết các bộ phận bên trong Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 có kết cấu bơm ly tâm trục ngang, được thiết kế để vận chuyển và tuần hoàn dầu nóng. Các bộ phận bên trong được bố trí thành cụm thân bơm, cụm rôto, cụm ổ trục và cụm làm kín. Mỗi chi tiết đảm nhiệm một chức năng riêng nhưng phối hợp trực tiếp với nhau để tạo lưu lượng 3 m³/h và cột áp 27 m.

Thân bơm

Thân bơm là bộ phận bao bên ngoài khoang công tác và trực tiếp chứa dầu truyền nhiệt. Bên trong thân bơm có đường dẫn dòng được tạo hình để tiếp nhận dầu từ bánh công tác, thu gom dòng dầu và đưa về cửa xả.

Cửa hút được bố trí theo hướng trục, giúp dầu đi thẳng vào khu vực trung tâm bánh công tác. Cửa xả được bố trí theo hướng tâm và hướng lên trên, phù hợp với chiều chuyển động của dầu sau khi rời mép ngoài bánh công tác.

Thân bơm còn có nhiệm vụ chịu áp suất của dòng dầu và duy trì độ kín trong quá trình vận hành.

Nắp bơm

Nắp bơm được lắp ghép với thân bơm bằng bu lông, tạo thành khoang kín chứa bánh công tác. Bộ phận này đồng thời là vị trí liên kết giữa thân bơm với cụm ổ trục và cụm làm kín.

Nắp bơm có các vị trí gia công chính xác để trục đi xuyên qua. Khu vực này bố trí bộ chèn làm kín nhằm hạn chế dầu nóng rò rỉ dọc theo trục.

Khi tháo bảo dưỡng, nắp bơm có thể được rút ra cùng cụm rôto và thân ổ trục, giúp tiếp cận bánh công tác mà không cần tháo toàn bộ đường ống.

Bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt. Bánh được lắp cố định trên đầu trục và quay cùng trục bơm ở tốc độ 2.900 vòng/phút.

Dầu đi vào vùng tâm bánh công tác, sau đó chuyển động qua các rãnh giữa các cánh. Khi bánh công tác quay, dầu được gia tốc và đẩy từ tâm ra mép ngoài.

Hình dạng cánh và đường dẫn bên trong bánh công tác quyết định khả năng tạo lưu lượng và cột áp của bơm. Nếu bánh công tác bị tắc, mòn hoặc biến dạng, hiệu suất truyền năng lượng cho dầu sẽ giảm.

Đai ốc bánh công tác

Đai ốc bánh công tác được lắp tại đầu trục để cố định bánh công tác đúng vị trí. Chi tiết này ngăn bánh công tác dịch chuyển hoặc bị lỏng khi quay ở tốc độ cao.

Đai ốc cần được siết đúng lực. Nếu lắp quá lỏng, bánh công tác có thể rung hoặc dịch chuyển dọc trục. Nếu siết không đúng kỹ thuật, phần ren đầu trục hoặc bề mặt tiếp xúc có thể bị hư hỏng.

Trục bơm

Trục bơm là chi tiết truyền mô-men từ động cơ đến bánh công tác. Một đầu trục lắp bánh công tác, đầu còn lại liên kết với động cơ thông qua khớp nối mềm.

Trên chiều dài trục có các vị trí lắp ổ bi, phớt dầu, vòng dầu và các chi tiết chặn. Những bậc trục này phải được gia công đồng tâm để cụm rôto quay ổn định.

Khi bơm hoạt động, trục đồng thời chịu mô-men xoắn, tải hướng kính và lực dọc trục. Vì vậy, trục cần duy trì độ thẳng và không được xuất hiện cong, nứt hoặc mòn bất thường tại các vị trí lắp ghép.

Cụm rôto

Cụm rôto của Bơm dầu truyền nhiệt RY25-25-160 gồm bánh công tác, trục bơm và đai ốc giữ bánh công tác. Đây là toàn bộ nhóm chi tiết quay bên trong bơm.

Khi động cơ hoạt động, mô-men được truyền đến trục, làm bánh công tác quay theo. Cụm rôto phải được cân bằng và định vị chính xác để tránh cọ xát với thân bơm hoặc nắp bơm.

Độ ổn định của cụm rôto ảnh hưởng trực tiếp đến độ rung, tiếng ồn, nhiệt độ ổ bi và tuổi thọ bộ phận làm kín.

Hai ổ bi đỡ trục

Bên trong thân ổ trục có hai bộ ổ bi dùng để đỡ và định vị trục bơm. Hai ổ bi được bố trí tại các vị trí khác nhau nhằm giữ trục quay đúng tâm và hạn chế độ võng.

Ổ bi phía bánh công tác chịu tải gần cụm làm việc của bơm. Ổ bi phía khớp nối hỗ trợ giữ đầu trục truyền động và duy trì độ đồng tâm với động cơ.

Hai ổ bi có nhiệm vụ:

Đỡ trọng lượng của trục và bánh công tác.
Tiếp nhận tải hướng kính phát sinh khi bơm hoạt động.
Giữ vị trí dọc trục của cụm rôto.
Giảm ma sát giữa trục quay và thân ổ trục.
Hạn chế rung động của bánh công tác.

Ổ bi phía bánh công tác được bôi trơn bằng dầu tải nhiệt sạch trong khoang ổ trục. Ổ bi phía khớp nối sử dụng mỡ bôi trơn phù hợp, với lượng mỡ khoảng một nửa thể tích khoang trống.

Thân ổ trục

Thân ổ trục là vỏ chứa hai ổ bi, trục, vòng dầu và các bộ phận bôi trơn. Chi tiết này được liên kết với nắp bơm và giá đỡ, tạo thành bộ phận định vị cho toàn bộ cụm rôto.

Thân ổ trục phải giữ ổ bi chắc chắn nhưng vẫn bảo đảm khe hở lắp ghép phù hợp. Nếu thân ổ trục bị biến dạng hoặc vị trí lắp ổ bi bị mòn, trục có thể bị lệch tâm và phát sinh rung động.

Bên trong thân ổ trục còn có khoang chứa dầu hoặc mỡ bôi trơn để giảm ma sát và hỗ trợ tản nhiệt cho ổ bi.

Nắp chặn ổ trục

Nắp chặn ổ trục được lắp ở đầu thân ổ trục bằng bu lông. Bộ phận này giữ ổ bi và các chi tiết bên trong không dịch chuyển khỏi vị trí làm việc.

Nắp chặn đồng thời hỗ trợ giữ chất bôi trơn trong khoang ổ trục và hạn chế bụi bẩn đi vào. Khi tháo cụm trục, nắp chặn phải được tháo trước để tiếp cận ổ bi và các vòng chặn bên trong.

Ống dẫn dầu

Ống dẫn dầu có nhiệm vụ đưa dầu bôi trơn đến khu vực cần thiết trong cụm ổ trục. Dòng dầu hỗ trợ giảm ma sát, làm mát và duy trì trạng thái làm việc ổn định của các chi tiết quay.

Ống dẫn dầu cần thông thoáng, không bị tắc hoặc rò rỉ. Nếu đường dẫn dầu bị gián đoạn, ổ bi có thể thiếu bôi trơn, tăng nhiệt và nhanh hư hỏng.

Vòng dầu

Vòng dầu được bố trí trong cụm ổ trục để hỗ trợ đưa dầu bôi trơn đến bề mặt làm việc của trục và ổ bi. Khi trục quay, vòng dầu chuyển động theo và mang dầu từ khoang chứa lên vùng cần bôi trơn.

Chi tiết này giúp dầu được phân bố đều hơn, hạn chế tình trạng một số vị trí có dầu nhưng ổ bi vẫn không nhận đủ lượng bôi trơn cần thiết.

Bộ chèn làm kín

Bộ chèn làm kín, còn gọi là packing, được đặt trong buồng làm kín quanh trục bơm. Nhiệm vụ chính của bộ chèn là hạn chế dầu truyền nhiệt thoát ra ngoài theo khe hở giữa trục và nắp bơm.

Vật liệu chèn ôm quanh bề mặt trục và tạo độ kín trong khi trục vẫn có thể quay. Độ nén của bộ chèn cần được điều chỉnh phù hợp:

Chèn quá lỏng làm dầu rò rỉ nhiều.
Chèn quá chặt làm tăng ma sát.
Ma sát lớn khiến trục và vật liệu chèn nóng lên.
Nhiệt độ cao làm bộ chèn nhanh khô và mất khả năng làm kín.

Khi bơm mới hoạt động, bộ chèn có thể xuất hiện rò rỉ nhẹ. Sau giai đoạn chạy rà, vật liệu chèn ổn định hơn và lượng rò rỉ có thể giảm.

Phớt dầu cao su chịu nhiệt

Phớt dầu được lắp quanh trục tại khu vực cụm ổ trục. Bộ phận này giữ dầu hoặc mỡ bôi trơn bên trong, đồng thời hạn chế tạp chất từ bên ngoài xâm nhập vào ổ bi.

Mép phớt tiếp xúc trực tiếp với bề mặt trục, vì vậy trục tại vị trí này phải nhẵn và không có rãnh mòn. Phớt dầu chịu nhiệt giúp duy trì độ kín khi nhiệt từ buồng bơm truyền dọc theo trục.

Nếu phớt bị cứng, nứt hoặc mất độ đàn hồi, dầu bôi trơn có thể rò rỉ và làm ổ bi thiếu bôi trơn.

Giá đỡ trung tâm

Giá đỡ trung tâm liên kết cụm thân bơm với thân ổ trục và bệ máy. Chi tiết này giúp duy trì vị trí tương đối giữa thân bơm, trục và ổ bi.

Kết cấu giá đỡ còn tạo khoảng cách giữa buồng dầu nóng với cụm ổ trục. Khoảng cách này giúp nhiệt được phân tán dần trước khi truyền đến ổ bi và phớt dầu.

Giá đỡ chắc chắn giúp cụm rôto giữ đúng tâm, giảm rung động và hạn chế tải trọng bất thường lên trục.

Sự phối hợp giữa các bộ phận bên trong

Khi Bơm dầu truyền nhiệt RY25-25-160 hoạt động, động cơ làm trục quay thông qua khớp nối. Trục kéo bánh công tác quay, trong khi hai ổ bi đỡ và định vị toàn bộ cụm rôto.

Dầu đi vào tâm bánh công tác, được đẩy ra phía ngoài rồi thu gom trong thân bơm trước khi đi đến cửa xả. Trong quá trình đó, bộ chèn làm kín ngăn dầu thoát dọc theo trục, còn phớt dầu giữ chất bôi trơn bên trong thân ổ trục.

Toàn bộ trình tự phối hợp có thể khái quát như sau:

Trục nhận chuyển động → bánh công tác quay → dầu được tăng áp → ổ bi giữ rôto ổn định → bộ chèn và phớt dầu duy trì độ kín.

Cấu tạo bên trong Bơm dầu truyền nhiệt RY25-25-160 gồm thân bơm, nắp bơm, bánh công tác, đai ốc bánh công tác, trục, hai ổ bi, thân ổ trục, ống dẫn dầu, vòng dầu, nắp chặn, giá đỡ, bộ chèn làm kín và phớt dầu.

Bánh công tác và trục tạo thành cụm rôto để truyền năng lượng cho dầu. Cụm ổ trục giữ rôto quay ổn định, còn bộ chèn và phớt dầu bảo đảm độ kín tại vị trí trục đi qua thân bơm. Sự phối hợp chính xác giữa các chi tiết này giúp Bơm dầu truyền nhiệt RY25-25-160 duy trì lưu lượng 3 m³/h, cột áp 27 m và tốc độ quay 2.900 vòng/phút.
