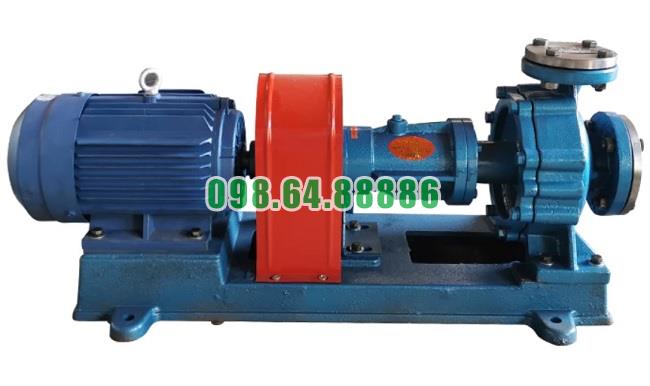

Bơm dầu gia nhiệt RY50-32-250 công suất 11 kW, tốc độ quay 2900 vòng/phút, lưu lượng 18 m3/h, cột áp 70 m

Bơm dầu truyền nhiệt RY50-32-250 kết hợp hoàn hảo với động cơ phòng nổ công nghiệp

Bơm dầu truyền nhiệt RY50-32-250 được thiết kế để làm việc trong các hệ thống tuần hoàn dầu nóng công nghiệp và có thể kết hợp với động cơ phòng nổ khi điều kiện khu vực lắp đặt yêu cầu. Theo tài liệu của nhà sản xuất, dòng bơm RY có thể sử dụng động cơ thông thường hoặc động cơ phòng nổ, truyền động đến bơm thông qua khớp nối mềm.

Kết cấu cho phép sử dụng động cơ phòng nổ

RY50-32-250 có kết cấu bơm và động cơ được bố trí đồng tâm trên cùng một bệ máy. Động cơ không nối trực tiếp cứng với trục bơm mà truyền mô-men qua khớp nối mềm kiểu ba chấu.

Nhờ cách bố trí này, cụm bơm có thể kết hợp với động cơ phòng nổ có công suất và tốc độ phù hợp mà vẫn duy trì kết cấu truyền động tiêu chuẩn của dòng RY.

Khớp nối mềm truyền động giữa động cơ và bơm

Khớp nối mềm là bộ phận trung gian giữa trục động cơ và trục bơm. Khi động cơ phòng nổ hoạt động, mô-men xoắn được truyền qua khớp nối tới trục bơm, sau đó làm bánh công tác quay.

Đối với RY50-32-250, bộ thông số đang sử dụng gồm:

• Công suất động cơ: 11 kW

• Tốc độ quay: 2.900 vòng/phút

• Lưu lượng: 18 m³/h

• Cột áp: 80 m

Khi lựa chọn động cơ phòng nổ, công suất và tốc độ của động cơ cần phù hợp với yêu cầu truyền động của cụm bơm.

Động cơ phòng nổ phù hợp với môi trường công nghiệp đặc thù

Bơm RY thường được sử dụng trong các hệ thống dầu tải nhiệt thuộc ngành dầu khí, hóa chất, cao su, nhựa và nhiều lĩnh vực công nghiệp khác.

Trong những khu vực có yêu cầu kiểm soát nguy cơ cháy nổ, việc lựa chọn động cơ phòng nổ thay cho động cơ thông thường giúp cụm bơm phù hợp hơn với yêu cầu an toàn của hệ thống.

Tuy nhiên, cấp bảo vệ phòng nổ cụ thể của động cơ cần được lựa chọn theo điều kiện thực tế của khu vực lắp đặt. Tài liệu RY hiện có chỉ xác nhận có thể sử dụng động cơ phòng nổ, không quy định cấp Ex cụ thể.

Căn chỉnh đồng tâm khi lắp động cơ phòng nổ

Dù sử dụng động cơ thông thường hay động cơ phòng nổ, độ đồng tâm giữa trục động cơ và trục bơm vẫn phải được kiểm soát chính xác.

Nhà sản xuất yêu cầu sai lệch đo tại vành ngoài khớp nối không vượt quá 0,1 mm, đồng thời khe hở giữa hai đầu trục khoảng 2–3 mm.

Căn chỉnh đúng giúp khớp nối truyền mô-men ổn định, hạn chế rung động và giảm tải không cần thiết lên ổ bi.

Chiều quay của động cơ phải phù hợp với bơm

Khi lắp động cơ phòng nổ cho RY50-32-250, cần kiểm tra đúng chiều quay trước khi đưa bơm vào vận hành.

Theo tài liệu, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.

Nếu động cơ quay sai chiều, lưu lượng và cột áp của bơm sẽ không đạt yêu cầu vận hành.

Bơm dầu truyền nhiệt RY50-32-250 có thể kết hợp với động cơ phòng nổ công nghiệp nhờ kết cấu truyền động qua khớp nối mềm, bố trí bơm và động cơ đồng tâm trên cùng bệ máy và khả năng sử dụng cả động cơ thường lẫn động cơ phòng nổ theo thiết kế của dòng RY.

Với các hệ thống dầu tải nhiệt đặt trong khu vực có yêu cầu an toàn cháy nổ, phương án sử dụng động cơ phòng nổ 11 kW, tốc độ khoảng 2.900 vòng/phút có thể được xem xét, nhưng cấp phòng nổ cụ thể phải được lựa chọn theo tiêu chuẩn và điều kiện thực tế của khu vực lắp đặt.

Bơm dầu truyền nhiệt RY50-32-250 là mắt xích quan trọng trong lò nhiệt dầu

Bơm dầu truyền nhiệt RY50-32-250 là mắt xích quan trọng trong lò nhiệt dầu nhờ đảm nhiệm nhiệm vụ tạo và duy trì dòng dầu nóng tuần hoàn trong hệ thống. Tài liệu của nhà sản xuất xác định dòng RY là bơm tuần hoàn dầu nóng dùng trong các hệ thống gia nhiệt công nghiệp, phù hợp với môi chất nhiệt độ cao đến 350°C.

Trong một hệ thống lò nhiệt dầu, có thể hiểu vai trò của RY50-32-250 là duy trì sự lưu chuyển liên tục của dầu giữa khu vực gia nhiệt và thiết bị sử dụng nhiệt.

RY50-32-250 tạo dòng tuần hoàn qua lò nhiệt dầu

Khi động cơ hoạt động, bánh công tác quay và truyền năng lượng cho dầu. Dầu được hút vào cửa hút theo hướng trục, đi qua bánh công tác rồi được đẩy ra cửa xả hướng tâm.

Chu trình tuần hoàn cơ bản có thể mô tả:

Dầu hồi → RY50-32-250 → lò gia nhiệt → đường dầu nóng → thiết bị sử dụng nhiệt → đường dầu hồi → bơm

Nhờ quá trình này, dầu sau khi nhận nhiệt tại lò được đưa tới khu vực cần sử dụng nhiệt và sau đó quay trở lại để tiếp tục chu kỳ mới.

Bơm giúp đưa nhiệt từ lò tới thiết bị sử dụng

Lò nhiệt dầu tạo nhiệt cho môi chất, còn RY50-32-250 tạo chuyển động cho môi chất đó trong hệ thống.

Nếu dòng dầu tuần hoàn không được duy trì, khả năng truyền nhiệt từ lò tới các thiết bị phía sau sẽ bị ảnh hưởng. Vì vậy, bơm đóng vai trò kết nối giữa nguồn tạo nhiệt và nơi tiêu thụ nhiệt.

Có thể hình dung mối quan hệ:

Lò tạo nhiệt → dầu mang nhiệt → bơm tạo tuần hoàn → thiết bị nhận nhiệt.

Đây là lý do bơm dầu truyền nhiệt trở thành một mắt xích quan trọng trong hệ thống gia nhiệt sử dụng dầu tải nhiệt.

Cột áp giúp dầu thắng trở lực của hệ thống

Trong quá trình tuần hoàn, dầu phải đi qua nhiều đoạn đường ống, van, co cút và thiết bị công nghệ. Các thành phần này đều tạo ra tổn thất áp suất.

RY50-32-250 có nhiệm vụ cung cấp năng lượng cho dòng dầu để vượt qua các trở lực đó và tiếp tục lưu chuyển.

Tài liệu dòng RY cũng nhấn mạnh điểm làm việc của bơm cần nằm trong vùng đường đặc tính phù hợp giữa lưu lượng Q và cột áp H, ưu tiên vùng hiệu suất cao.

Duy trì đủ lưu lượng giúp hệ thống lò hoạt động ổn định

Một yêu cầu quan trọng khi sử dụng RY50-32-250 trong hệ thống dầu nóng là phải duy trì dòng dầu qua bơm.

Theo tài liệu, bơm không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc làm việc ở lưu lượng thấp, cần bố trí đường hồi hoặc bypass tại cửa xả để duy trì lưu lượng tối thiểu.

Việc duy trì dòng tuần hoàn phù hợp giúp dầu liên tục di chuyển giữa lò và thiết bị sử dụng nhiệt, thay vì bị đình trệ trong hệ thống.

Gia nhiệt sơ bộ bảo vệ bơm khi làm việc với dầu nóng

Do RY50-32-250 làm việc trực tiếp với dầu nhiệt độ cao, bơm cần được gia nhiệt từ từ trước khi vận hành.

Nhà sản xuất yêu cầu chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt đúng quy trình giúp thân bơm và các chi tiết bên trong giãn nở có kiểm soát, tạo điều kiện cho bơm làm việc ổn định trong hệ thống lò nhiệt dầu.

Bơm cần hoạt động liên tục cùng chu trình gia nhiệt

Trong thời gian hệ thống đang cần truyền nhiệt, RY50-32-250 phải duy trì khả năng tuần hoàn dầu ổn định. Vì vậy, cần thường xuyên theo dõi:

• lưu lượng dầu;

• áp suất cửa xả;

• nhiệt độ thân bơm;

• nhiệt độ ổ trục;

• độ rung và tiếng ồn.

Tài liệu RY yêu cầu kiểm tra thường xuyên các thông số này để phát hiện sớm tình trạng vận hành bất thường.

Bơm dầu truyền nhiệt RY50-32-250 là mắt xích quan trọng trong lò nhiệt dầu vì bơm tạo dòng tuần hoàn giúp dầu liên tục di chuyển giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Lò cung cấp nhiệt cho dầu, còn RY50-32-250 cung cấp năng lượng thủy lực để đưa dầu nóng đi qua toàn bộ hệ thống và quay trở lại lò.

Vì vậy, khả năng vận hành ổn định của RY50-32-250 ảnh hưởng trực tiếp đến sự liên tục của quá trình tuần hoàn và truyền nhiệt trong hệ thống dầu tải nhiệt.
