Trục bơm của Bơm dầu truyền nhiệt RY65-50-160 là chi tiết trung tâm của cụm rôto, liên kết bánh công tác với hệ thống truyền động. Theo tài liệu kỹ thuật dòng RY, cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Nhờ vị trí này, trục bơm giữ vai trò truyền chuyển động quay từ động cơ qua khớp nối đến bánh công tác, đồng thời phải duy trì trạng thái quay ổn định trong quá trình Bơm dầu truyền nhiệt RY65-50-160 làm việc.
Trong sơ đồ kết cấu của dòng RY, trục bơm được ký hiệu là chi tiết số 5, nằm giữa bánh công tác và cụm ổ trục. Các chi tiết liên quan trực tiếp quanh trục gồm bánh công tác, ổ bi, thân ổ trục, phớt dầu và bộ chèn làm kín.
Cách bố trí này cho thấy trục bơm là bộ phận xuyên suốt nhiều cụm chức năng của thiết bị, từ phần thủy lực phía bánh công tác đến phần truyền động phía khớp nối.
Bánh công tác được lắp trên trục và được giữ bằng đai ốc hãm bánh công tác. Trong quá trình vận hành, khi trục quay, bánh công tác quay theo để thực hiện quá trình vận chuyển dầu truyền nhiệt.
Do đó, trạng thái của trục ảnh hưởng trực tiếp đến khả năng quay ổn định của bánh công tác. Nếu trục bị kẹt, lệch hoặc quay không ổn định, cụm rôto cũng không thể làm việc đúng thiết kế.
Theo tài liệu, thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Vì trục là thành phần chính của rôto nên hai ổ bi cũng đóng vai trò quan trọng trong việc giữ trục ở đúng vị trí trong quá trình quay.
Hệ thống ổ bi giúp trục bơm duy trì chuyển động quay ổn định và hạn chế sự dịch chuyển không mong muốn của cụm rôto.
Tài liệu quy định riêng cách lắp và bôi trơn cho ổ bi phía bánh công tác và ổ bi phía khớp nối. Điều này cho thấy hệ thống đỡ trục được thiết kế thành hai vị trí làm việc rõ ràng nhằm giữ cụm trục – rôto ổn định.
Bơm và động cơ của dòng RY được lắp đồng tâm trên cùng bệ máy và truyền động bằng khớp nối mềm kiểu ba chấu.
Khớp nối nằm giữa trục động cơ và trục bơm. Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối tới trục bơm, sau đó tới bánh công tác.
Theo tài liệu, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Để trục của Bơm dầu truyền nhiệt RY65-50-160 quay ổn định, trục bơm và trục động cơ phải được căn chỉnh chính xác.
Nhà sản xuất quy định:
Sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm.
Khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu hai trục không đồng tâm, cụm rôto có thể chịu tải không đều, làm tăng rung động và ma sát trong quá trình vận hành.
Trục bơm đi xuyên qua khu vực nắp bơm và cụm làm kín. Tại đây, dòng RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Do phớt và bộ chèn làm việc xung quanh trục nên độ ổn định của trục có ảnh hưởng trực tiếp đến khả năng duy trì độ kín tại vị trí này. Trục quay càng ổn định và đúng tâm thì điều kiện làm việc của bộ phận làm kín càng thuận lợi.
Tài liệu hướng dẫn trình tự tháo cụm trục khá rõ ràng. Sau khi tháo bánh công tác, nắp bơm, dầu bôi trơn và nắp chặn ổ trục, người bảo dưỡng có thể sử dụng máy ép hoặc búa gỗ tác động theo hướng từ phía bánh công tác để đẩy trục bơm ra khỏi thân ổ trục.
Thiết kế này cho phép kiểm tra trục và các chi tiết liên quan khi tiến hành bảo dưỡng hoặc sửa chữa cụm rôto.
Trong bảng xử lý sự cố, tài liệu nêu hiện tượng cụm rôto nóng hoặc không quay có thể xuất phát từ dị vật trong bơm hoặc ổ bi hư hỏng. Khi đó cần tháo dị vật, kiểm tra khe hở và thay thế các chi tiết hư hỏng nếu cần.
Vì trục nằm trong cụm rôto, việc kiểm tra trạng thái quay của trục là một phần quan trọng khi xử lý hiện tượng này.
Theo thông số đã xác định cho Bơm dầu truyền nhiệt RY65-50-160, tốc độ quay là 2.900 vòng/phút. Điều đó có nghĩa trục phải duy trì chuyển động quay liên tục ở tốc độ tương đối cao trong quá trình vận hành.
Chính vì vậy, các yếu tố như độ đồng tâm, tình trạng vòng bi, khả năng bôi trơn và độ ổn định của cụm rôto đều có ảnh hưởng trực tiếp đến điều kiện làm việc của trục.
Trục bơm của Bơm dầu truyền nhiệt RY65-50-160 là thành phần cốt lõi của cụm rôto, kết nối hệ thống truyền động với bánh công tác và được đỡ bởi hai bộ vòng bi. Trục nhận chuyển động từ động cơ thông qua khớp nối mềm, quay cùng bánh công tác ở tốc độ 2.900 vòng/phút và đồng thời đi qua khu vực phớt, bộ chèn làm kín.
Để trục bơm làm việc ổn định, yêu cầu quan trọng nhất là căn chỉnh đúng đồng tâm, duy trì tình trạng ổ bi tốt và bảo đảm cụm rôto quay nhẹ, không bị cọ xát hoặc kẹt. Đây là những yếu tố trực tiếp quyết định độ ổn định của trục trên Bơm dầu truyền nhiệt RY65-50-160.
Đánh giá độ bền bỉ cùng tính năng an toàn của Bơm dầu truyền nhiệt RY65-50-160 cần tập trung vào kết cấu cơ khí, khả năng làm việc với dầu nóng và các yêu cầu vận hành được nhà sản xuất quy định. Với lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 5,5 kW, model này được thiết kế cho nhiệm vụ tuần hoàn dầu tải nhiệt trong hệ thống công nghiệp.
Bơm dầu truyền nhiệt RY65-50-160 sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm. Cụm ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto trong quá trình quay.
Cách bố trí này giúp trục bơm và bánh công tác được giữ ổn định khi làm việc ở tốc độ 2.900 vòng/phút, từ đó góp phần duy trì độ bền cơ học của cụm rôto.

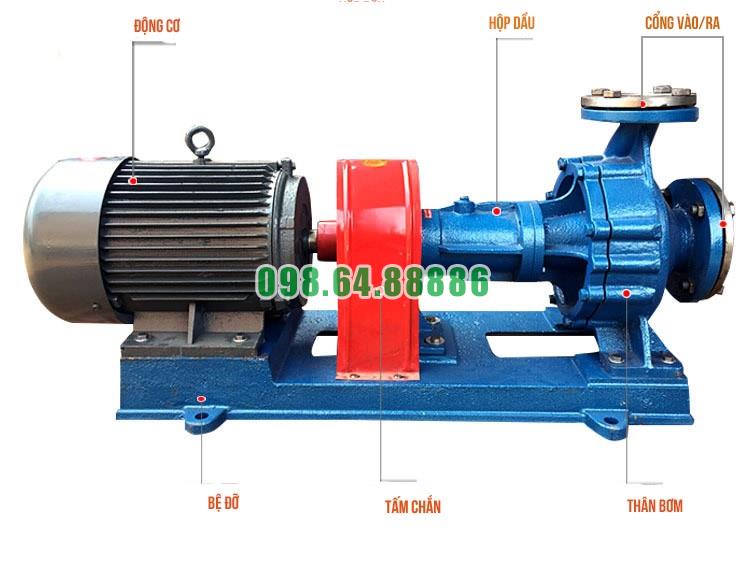

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động thông qua khớp nối mềm kiểu ba chấu.
Kết cấu truyền động này giúp cụm bơm có bố trí cơ khí rõ ràng và thuận tiện cho việc căn chỉnh đồng tâm. Đây là yếu tố quan trọng bởi sai lệch đồng tâm có thể gây rung, tăng ma sát và làm ổ bi nóng bất thường.
RY65-50-160 thuộc dòng bơm RY dùng để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc không vượt quá 350°C.
Đây là cơ sở cho thấy bơm được thiết kế hướng đến môi trường tuần hoàn dầu tải nhiệt công nghiệp, nơi thiết bị phải chịu tác động nhiệt trong thời gian dài.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Theo tài liệu, giải pháp này giúp kết cấu bơm gọn, đơn giản và đồng thời bảo đảm độ an toàn, độ tin cậy trong vận hành.
Việc giảm bớt hệ thống làm mát phụ trợ cũng hạn chế thêm các điểm kết nối có thể phát sinh sự cố trong quá trình sử dụng.
Một điểm đáng chú ý khi đánh giá độ bền bỉ cùng tính năng an toàn của Bơm dầu truyền nhiệt RY65-50-160 là mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Thông số này thể hiện yêu cầu kết cấu chịu áp của cụm bơm và là yếu tố quan trọng đối với hệ thống tuần hoàn dầu nóng.
Khi bơm dầu nóng, nhà sản xuất yêu cầu phải gia nhiệt sơ bộ trước khi khởi động. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, trong khi tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quy trình này giúp các chi tiết cơ khí tăng nhiệt từ từ, hạn chế ảnh hưởng của giãn nở nhiệt đột ngột và góp phần bảo vệ độ bền của bơm.
Trong quá trình khởi động, tài liệu yêu cầu theo dõi rung động và quy định biên độ rung không vượt quá 0,06 mm. Nếu rung bất thường phải kiểm tra ngay.
Rung động được kiểm soát tốt giúp hạn chế tải bất thường lên ổ bi, trục và khớp nối, qua đó góp phần duy trì tuổi thọ của cụm bơm.
Nhà sản xuất quy định không vận hành dòng bơm RY ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc làm việc trong điều kiện này, cần sử dụng bơm nhỏ hơn hoặc lắp đường hồi bypass tại cửa xả.
Với RY65-50-160 có lưu lượng 20 m³/h, mức 30% tương đương khoảng 6 m³/h. Việc tuân thủ giới hạn này giúp hạn chế điều kiện vận hành bất lợi cho bơm.
Trước khi khởi động, van hút phải được mở hoàn toàn và van xả đóng để giảm tải khởi động. Tuy nhiên, bơm không được chạy với van xả đóng quá 3 phút. Khi bơm đạt tốc độ ổn định, van xả phải được mở từ từ.
Quy định này giúp tránh để bơm làm việc quá lâu trong trạng thái không có dòng tuần hoàn phù hợp.
Theo tài liệu, chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Van xả phải được đóng từ từ để hạn chế dòng chảy ngược, sau đó mới dừng động cơ và để rôto giảm tốc tự nhiên.
Đây là quy trình quan trọng để hạn chế tác động nhiệt và cơ học đột ngột lên bơm.
Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo ra vệ sinh và kiểm tra. Nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung đúng chủng loại.
Việc bảo dưỡng đúng chu kỳ giúp cụm ổ trục và rôto duy trì trạng thái làm việc ổn định trong thời gian dài.
Đường ống hút và đường ống đẩy phải có giá đỡ hoặc treo độc lập. Nhà sản xuất không cho phép trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Yêu cầu này giúp hạn chế biến dạng, lệch tâm và rung động do tải trọng bên ngoài tác động lên cụm bơm.
Đánh giá độ bền bỉ cùng tính năng an toàn của Bơm dầu truyền nhiệt RY65-50-160 cho thấy model này có nền tảng kết cấu phù hợp cho hệ thống tuần hoàn dầu nóng, với cụm ổ trục hai vòng bi, khớp nối mềm, kết cấu chịu áp 16 bar và cơ chế tản nhiệt tự nhiên.
Độ bền và tính an toàn của RY65-50-160 được phát huy tốt nhất khi tuân thủ đúng các yêu cầu về gia nhiệt sơ bộ, giới hạn lưu lượng, kiểm soát rung động, căn chỉnh đồng tâm, bôi trơn và quy trình khởi động – dừng bơm. Đây là những yếu tố trực tiếp giúp thiết bị duy trì vận hành ổn định và hạn chế nguy cơ hư hỏng trong môi trường dầu tải nhiệt nhiệt độ cao.

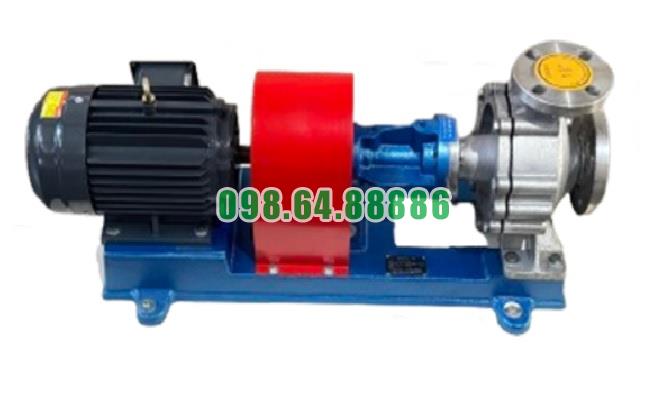

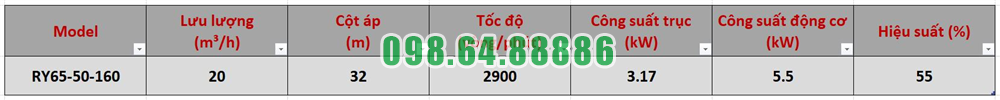

Bơm tuần hoàn dầu tải nhiệt RY65-50-160 lưu lượng 20 m3/h, tốc độ 2900 vòng/phút, cột áp 32 m, công suất 5.5 kW
