Bơm tuần hoàn dầu tải nhiệt RY100-65-200 cột áp 50 m, lưu lượng 100 m3/h, công suất 22 kW

Các ưu điểm giúp bơm dầu truyền nhiệt RY100-65-200 được ưa chuộng

Khả năng vận chuyển dầu nóng ổn định

Bơm dầu truyền nhiệt RY100-65-200 được thiết kế chuyên dụng cho dầu truyền nhiệt, dầu tải nhiệt và các loại dầu nóng có tính chất tương đương. Đây là ưu điểm quan trọng giúp bơm hoạt động phù hợp trong các hệ thống gia nhiệt liên tục, nơi chất lỏng thường xuyên được làm nóng rồi tuần hoàn qua đường ống và thiết bị sử dụng nhiệt.

Kết cấu bơm được tính toán cho điều kiện nhiệt độ cao hơn so với các loại bơm nước thông thường. Các bộ phận như thân bơm, trục, ổ đỡ và cụm làm kín được bố trí để hạn chế ảnh hưởng của nhiệt lên quá trình vận hành.

Lưu lượng lớn, đáp ứng hệ thống tuần hoàn công suất cao

RY100-65-200 thường được lựa chọn cho các hệ thống cần lưu lượng dầu lớn. Cấu hình phổ biến của model này có lưu lượng khoảng 100 m³/h, phù hợp với lò dầu truyền nhiệt, thiết bị trao đổi nhiệt, máy ép, máy cán, máy sấy và nhiều dây chuyền công nghiệp khác.

Lưu lượng lớn giúp dầu nóng lưu thông nhanh hơn giữa nguồn gia nhiệt và thiết bị tiêu thụ. Nhờ đó, hệ thống có thể duy trì quá trình truyền nhiệt liên tục, hạn chế tình trạng dầu lưu lại quá lâu trong vùng nhiệt độ cao và hỗ trợ kiểm soát nhiệt độ ổn định hơn.

Cột áp phù hợp với đường ống công nghiệp

Bơm RY100-65-200 thường có cột áp khoảng 50 m trong cấu hình phổ biến. Mức cột áp này cho phép bơm thắng tổn thất do ma sát đường ống, van, co nối, bộ lọc, thiết bị trao đổi nhiệt và các thiết bị gia nhiệt trong hệ thống.

Đối với hệ thống tuần hoàn dầu nóng, cột áp không chỉ được dùng để đẩy dầu lên cao mà chủ yếu để duy trì dòng chảy khi dầu đi qua toàn bộ tuyến ống và các thiết bị có trở lực. Đây là lý do RY100-65-200 phù hợp với những hệ thống có đường ống dài hoặc nhiều thiết bị nối tiếp.

Kết cấu chuyên dụng cho môi trường nhiệt độ cao

Bơm RY100-65-200 có kết cấu khác với bơm ly tâm dùng cho nước lạnh. Phần buồng bơm, trục và cụm làm kín được bố trí để chịu được nhiệt độ cao của dầu truyền nhiệt.

Khoảng cách giữa buồng bơm và cụm ổ đỡ thường được kéo dài nhằm giảm truyền nhiệt trực tiếp đến ổ bi. Cách bố trí này giúp hạn chế hiện tượng dầu bôi trơn bị loãng, mỡ bị biến chất hoặc ổ bi bị quá nhiệt trong quá trình vận hành.

Tản nhiệt tự nhiên, giảm thiết bị phụ trợ

Một ưu điểm được đánh giá cao ở dòng bơm RY là khả năng tản nhiệt tự nhiên. Bơm không nhất thiết phải sử dụng hệ thống nước làm mát riêng cho khu vực ổ đỡ hoặc cụm làm kín, nhờ đó kết cấu tổng thể gọn hơn.

Việc không cần lắp thêm đường nước làm mát giúp giảm số lượng van, ống phụ, bộ trao đổi nhiệt và điểm nối có thể phát sinh sự cố. Người sử dụng cũng giảm được công việc kiểm tra rò rỉ nước, tắc đường ống hoặc mất lưu lượng nước làm mát.

Hiệu quả tản nhiệt phụ thuộc vào điều kiện lắp đặt. Bơm cần được đặt ở vị trí thông thoáng, không bị che kín phần giá đỡ và không nằm quá gần các nguồn phát nhiệt khác.

Cụm ổ bi được bảo vệ tốt hơn khỏi dầu nóng

Ổ bi là bộ phận dễ bị ảnh hưởng bởi nhiệt độ cao. Trong thiết kế của bơm RY100-65-200, cụm ổ bi được bố trí cách xa buồng bơm để giảm tải nhiệt truyền từ dầu nóng sang ổ đỡ.

Cụm ổ đỡ thường có các bộ phận như ổ bi, gối đỡ, nắp ổ, vòng chắn dầu và vị trí bôi trơn riêng. Khi được bôi trơn đúng cách và làm việc trong giới hạn nhiệt độ cho phép, ổ bi có thể duy trì chuyển động quay ổn định, giảm rung và hạn chế mài mòn trục.

Khả năng làm kín phù hợp với dầu truyền nhiệt

Dầu nóng có độ thấm và khả năng rò rỉ khác với nước, vì vậy bộ phận làm kín của bơm phải được lựa chọn phù hợp. RY100-65-200 có thể sử dụng dây chèn chịu nhiệt, phớt dầu chịu nhiệt, phớt cơ khí hoặc kết hợp giữa các dạng làm kín này tùy cấu hình.

Cụm làm kín được thiết kế để hạn chế dầu thoát ra tại vị trí trục xuyên qua thân bơm. Khi sử dụng đúng vật liệu và lắp đặt đúng kỹ thuật, bơm có thể duy trì độ kín tốt trong điều kiện dầu nóng lưu thông liên tục.

Đây là ưu điểm quan trọng đối với các nhà máy vì rò rỉ dầu nóng không chỉ làm thất thoát môi chất mà còn có thể gây bỏng, tạo mùi, làm bẩn khu vực lắp đặt và tăng nguy cơ cháy.

Kết cấu bơm chắc chắn, phù hợp vận hành liên tục

Bơm RY100-65-200 thường có thân bơm bằng gang chịu nhiệt, thép đúc hoặc vật liệu khác tùy nhà sản xuất. Các bộ phận chịu lực như thân bơm, nắp bơm, trục và giá đỡ được chế tạo để chịu áp suất, nhiệt độ và tải trọng phát sinh trong quá trình quay.

Kết cấu chắc chắn giúp bơm phù hợp với chế độ vận hành nhiều giờ trong ngày. Khi nền móng, đường ống và khớp nối được lắp đặt đúng, bơm có thể hoạt động ổn định trong các dây chuyền yêu cầu tuần hoàn dầu liên tục.

Dễ kết nối với động cơ điện công nghiệp

RY100-65-200 thường được ghép với động cơ điện ba pha thông qua khớp nối đàn hồi. Cách truyền động này phổ biến trong nhà máy nên thuận tiện cho việc lắp đặt, thay thế và kết nối với tủ điện điều khiển.

Khớp nối đàn hồi có khả năng hấp thụ một phần sai lệch nhỏ giữa trục động cơ và trục bơm, đồng thời giảm truyền rung. Khi thực hiện căn chỉnh đồng tâm chính xác, cụm bơm có thể vận hành êm hơn và giảm tải lên ổ bi, phớt cũng như trục bơm.

Dễ kiểm tra và bảo trì các bộ phận chính

Cấu tạo của bơm RY100-65-200 gồm các cụm riêng tương đối rõ ràng như thân bơm, cánh bơm, trục, ổ bi, bộ phận làm kín và khớp nối. Điều này giúp kỹ thuật viên dễ xác định vị trí cần kiểm tra khi bơm có biểu hiện bất thường.

Các hạng mục thường được kiểm tra gồm:

Tình trạng rò rỉ tại cụm làm kín.

Nhiệt độ ổ bi.

Độ rung của thân bơm.

Tiếng ồn khi cánh bơm quay.

Độ mòn của cánh bơm.

Tình trạng bạc trục.

Dầu hoặc mỡ bôi trơn ổ bi.

Độ đồng tâm của khớp nối.

Khi cần sửa chữa, có thể thay thế từng chi tiết như dây chèn, phớt, bạc trục, ổ bi, gioăng hoặc khớp nối mà không nhất thiết phải thay toàn bộ bơm.

Phù hợp với nhiều loại hệ thống gia nhiệt

Bơm RY100-65-200 được sử dụng trong nhiều hệ thống do có lưu lượng lớn, cột áp tương đối cao và khả năng vận chuyển dầu nóng. Bơm thường xuất hiện trong các hệ thống:

Lò dầu truyền nhiệt.

Máy ép nhựa.

Máy đùn nhựa.

Máy cán cao su.

Thiết bị lưu hóa.

Máy sấy công nghiệp.

Thiết bị gia nhiệt bồn phản ứng.

Dây chuyền sản xuất hóa chất.

Máy định hình và xử lý vật liệu.

Hệ thống gia nhiệt trong ngành dệt, nhuộm.

Thiết bị gia nhiệt trong sản xuất thực phẩm.

Hệ thống trao đổi nhiệt và tuần hoàn dầu nóng.

Khả năng ứng dụng rộng giúp model này dễ được thay thế hoặc tích hợp vào các dây chuyền sử dụng dầu truyền nhiệt có quy mô vừa và lớn.

Tiết kiệm chi phí vận hành phụ trợ

Do sử dụng tản nhiệt tự nhiên và không cần hệ thống nước làm mát riêng trong nhiều cấu hình, bơm có thể giúp giảm chi phí cho các thiết bị phụ trợ. Người dùng không phải đầu tư thêm bơm nước làm mát, đường ống nước, van điều khiển hoặc bộ trao đổi nhiệt cho cụm bơm.

Chi phí bảo dưỡng cũng được giảm bớt khi số lượng bộ phận phụ trợ ít hơn. Tuy nhiên, lợi ích này chỉ đạt được khi bơm được lắp đặt trong không gian thông thoáng và được vận hành đúng nhiệt độ thiết kế.

Hoạt động tương đối êm khi lắp đặt đúng

Cánh bơm được cân bằng, trục được đỡ bằng ổ bi và động cơ truyền động qua khớp nối đàn hồi. Những yếu tố này giúp bơm vận hành ổn định, hạn chế rung và tiếng ồn khi hệ thống được lắp đúng kỹ thuật.

Độ ồn thấp phụ thuộc nhiều vào tình trạng cánh bơm, ổ bi, khớp nối, bệ máy và đường ống. Nếu bơm bị xâm thực, lệch trục, thiếu dầu bôi trơn hoặc hút phải khí, tiếng ồn và độ rung sẽ tăng rõ rệt.

Có thể sử dụng trong hệ thống tuần hoàn khép kín

Bơm RY100-65-200 đặc biệt phù hợp với hệ thống tuần hoàn dầu truyền nhiệt khép kín. Trong hệ thống này, dầu được bơm từ lò gia nhiệt đến thiết bị sử dụng nhiệt rồi quay về lò để gia nhiệt lại.

Khi làm việc trong vòng tuần hoàn, bơm không phải liên tục nâng chất lỏng từ bể thấp lên bể cao mà chủ yếu duy trì dòng chảy và bù tổn thất áp suất của toàn tuyến. Nhờ đó, bơm có thể phát huy tốt ưu điểm về lưu lượng và cột áp.

Có nhiều lựa chọn về vật liệu và bộ phận làm kín

Tùy môi trường làm việc, RY100-65-200 có thể được lựa chọn với các vật liệu thân, cánh, trục và chi tiết làm kín khác nhau. Với dầu ít ăn mòn và nhiệt độ trong giới hạn thông thường, vật liệu gang hoặc thép đúc có thể đáp ứng yêu cầu.

Nếu dầu có tính ăn mòn cao hơn hoặc hệ thống yêu cầu độ bền đặc biệt, người dùng có thể cân nhắc phiên bản sử dụng thép không gỉ hoặc vật liệu chuyên dụng. Bộ phận làm kín cũng có thể thay đổi từ dây chèn chịu nhiệt sang phớt cơ khí phù hợp với mức độ kín yêu cầu.

Dễ tìm kiếm phụ tùng thay thế

RY100-65-200 là model phổ biến trong nhóm bơm dầu nóng nên các chi tiết tiêu hao như phớt, dây chèn, gioăng, ổ bi, bạc trục và khớp nối thường dễ tìm hơn so với những model đặc biệt.

Việc có sẵn phụ tùng giúp rút ngắn thời gian dừng máy khi cần sửa chữa. Tuy nhiên, phụ tùng thay thế vẫn phải đúng kích thước, vật liệu và cấp chịu nhiệt. Dùng sai loại phớt hoặc gioăng có thể khiến bơm rò dầu ngay sau khi vận hành.

Hiệu quả khi sử dụng đúng điểm làm việc

Bơm RY100-65-200 có thể đạt hiệu quả tốt khi được lựa chọn đúng theo lưu lượng, cột áp, nhiệt độ và độ nhớt của dầu. Nếu bơm làm việc gần điểm thiết kế, dòng chảy qua cánh bơm ổn định hơn, động cơ ít bị quá tải và mức tiêu thụ điện được kiểm soát tốt hơn.

Ngược lại, việc chọn bơm quá lớn hoặc để bơm hoạt động quá xa điểm thiết kế có thể làm tăng rung, tăng tổn thất, gây nóng động cơ và rút ngắn tuổi thọ bộ phận làm kín. Vì vậy, hiệu quả của model này phụ thuộc không chỉ vào bản thân bơm mà còn vào cách thiết kế toàn bộ hệ thống.

Tính kinh tế trong các dây chuyền sử dụng dầu nóng

Bơm RY100-65-200 được ưa chuộng vì kết hợp được nhiều yếu tố phù hợp với hệ thống công nghiệp: lưu lượng lớn, kết cấu chịu nhiệt, khả năng làm việc liên tục, dễ bảo trì, phụ tùng tương đối phổ biến và không nhất thiết phải sử dụng hệ thống làm mát phụ trợ.

Đặc biệt, trong các dây chuyền cần tuần hoàn dầu nóng với lưu lượng cao, việc sử dụng đúng model có thể giúp duy trì truyền nhiệt ổn định, giảm thời gian dừng máy và hạn chế chi phí sửa chữa phát sinh do quá nhiệt hoặc rò rỉ.

Ứng dụng bơm dầu truyền nhiệt RY100-65-200 trong hệ thống gia nhiệt

Bơm dầu truyền nhiệt RY100-65-200 được dùng để tuần hoàn dầu nóng trong hệ thống gia nhiệt gián tiếp. Bơm vận chuyển dầu từ lò gia nhiệt đến thiết bị cần cấp nhiệt, sau đó đưa dầu quay trở lại bộ gia nhiệt để tiếp tục chu trình.

Trong hệ thống này, bơm không bơm trực tiếp nguyên liệu hoặc sản phẩm cần gia nhiệt. Dầu truyền nhiệt chảy trong đường ống kín, áo gia nhiệt, coil gia nhiệt hoặc khoang bên trong thiết bị. Nhiệt từ dầu truyền qua thành kim loại đến nguyên liệu, nhờ đó quá trình gia nhiệt được kiểm soát ổn định và hạn chế tiếp xúc trực tiếp với ngọn lửa hoặc điện trở.

Vị trí của bơm trong hệ thống gia nhiệt

Bơm RY100-65-200 thường được lắp trên đường hồi hoặc tại vị trí kết nối giữa bồn giãn nở, lò gia nhiệt và đường ống tuần hoàn. Vị trí cụ thể phụ thuộc vào thiết kế của hệ thống, nhiệt độ dầu và yêu cầu về điều kiện hút của bơm.

Một mạch gia nhiệt bằng dầu thường gồm lò gia nhiệt, đường dầu nóng, thiết bị sử dụng nhiệt, đường dầu hồi, bồn giãn nở, van điều khiển và các thiết bị đo. Bơm tạo ra chênh lệch áp suất giữa đường cấp và đường hồi để dầu di chuyển liên tục qua toàn bộ mạch.

Dầu sau khi được gia nhiệt đi vào cửa hút của bơm hoặc được bơm tiếp nhận từ đường hồi, tùy cách bố trí hệ thống. Bánh công tác truyền năng lượng cho dầu, làm tăng áp suất và đưa dầu qua đường ống đến thiết bị cần gia nhiệt.

Cách bơm cấp dầu nóng đến thiết bị gia nhiệt

Khi động cơ hoạt động, bánh công tác của bơm quay và tạo vùng áp suất thấp tại tâm bánh công tác. Dầu truyền nhiệt từ đường hồi đi vào cửa hút. Sau đó, dầu được cánh bơm đẩy từ tâm ra mép ngoài bằng lực ly tâm.

Dầu rời bánh công tác với vận tốc cao và đi vào buồng dẫn của thân bơm. Tại đây, một phần vận tốc được chuyển thành áp suất. Áp suất này giúp dầu vượt qua các đoạn ống, van, bộ lọc, áo gia nhiệt và các kênh dẫn nhiệt trong thiết bị.

Từ cửa xả, dầu đi vào đường cấp nhiệt. Dòng dầu có thể được chia đến nhiều thiết bị nếu hệ thống có các nhánh riêng. Mỗi nhánh cần có van điều chỉnh để kiểm soát lượng dầu đi qua và bảo đảm các thiết bị nhận được mức nhiệt phù hợp.

Ứng dụng trong áo gia nhiệt của bồn sản xuất

Bơm RY100-65-200 được dùng phổ biến để cấp dầu nóng cho áo gia nhiệt bao quanh bồn phản ứng, bồn trộn, bồn nấu hoặc bồn chứa nguyên liệu. Dầu chảy trong khoảng không gian giữa hai lớp thành bồn và truyền nhiệt vào vật liệu bên trong.

Dòng dầu phải được phân phối đều trên toàn bộ áo gia nhiệt. Nếu lưu lượng không đủ, dầu có thể không lấp đầy hoặc không lưu thông tốt tại một số khu vực. Những vùng này sẽ truyền nhiệt kém, làm nhiệt độ trong bồn tăng chậm hoặc không đồng đều.

Trong bồn có cánh khuấy, dầu truyền nhiệt gia nhiệt thành bồn, còn cánh khuấy giúp phân bố nhiệt trong nguyên liệu. Bơm có nhiệm vụ duy trì dòng dầu bên ngoài vùng chứa nguyên liệu để bề mặt gia nhiệt luôn được cấp nhiệt liên tục.

Gia nhiệt bồn phản ứng

Trong bồn phản ứng, bơm đưa dầu nóng từ lò gia nhiệt qua áo bồn. Nhiệt truyền qua thành bồn vào hóa chất hoặc nguyên liệu phản ứng. Sau khi giảm nhiệt, dầu đi ra khỏi áo bồn qua đường hồi và quay về hệ thống gia nhiệt.

Lưu lượng dầu cần ổn định để quá trình tăng nhiệt diễn ra theo đúng tốc độ yêu cầu. Nếu dòng dầu bị gián đoạn, nhiệt độ nguyên liệu có thể giảm đột ngột hoặc tăng không kiểm soát khi lò gia nhiệt vẫn còn hoạt động.

Gia nhiệt bồn phối trộn

Đối với bồn phối trộn sơn, keo, dầu, nhựa hoặc chất lỏng có độ nhớt cao, dầu truyền nhiệt giúp duy trì nguyên liệu ở trạng thái phù hợp để khuấy trộn. Bơm phải duy trì dòng dầu qua áo bồn trong suốt thời gian phối trộn.

Khi nhiệt độ dầu ổn định, độ nhớt của nguyên liệu được kiểm soát tốt hơn. Cánh khuấy làm việc thuận lợi và hạn chế tình trạng nguyên liệu bám đặc tại thành bồn.

Ứng dụng trong coil gia nhiệt

Coil gia nhiệt là hệ thống ống được đặt bên trong bồn hoặc trong buồng công nghệ. Dầu truyền nhiệt chảy bên trong coil và truyền nhiệt trực tiếp qua thành ống.

Bơm RY100-65-200 tạo áp suất để dầu đi qua toàn bộ chiều dài của coil. Do coil thường có nhiều đoạn uốn cong và chiều dài lớn, tổn thất áp suất có thể cao hơn so với đường ống thẳng. Bơm cần tạo đủ cột áp để duy trì lưu lượng ở cuối coil.

Ứng dụng coil phù hợp với các bồn cần gia nhiệt cục bộ, thiết bị có diện tích áo gia nhiệt hạn chế hoặc hệ thống cần dễ tháo lắp để vệ sinh và bảo trì.

Ứng dụng trong máy ép và khuôn gia nhiệt

Trong máy ép nhựa, máy ép cao su, máy ép ván và các thiết bị định hình, bơm dầu truyền nhiệt được dùng để cấp dầu nóng vào tấm ép hoặc khuôn có kênh dẫn nhiệt bên trong.

Dầu tuần hoàn qua các kênh nhỏ trong khuôn, làm nóng đều bề mặt tiếp xúc với vật liệu. Khi khuôn đạt nhiệt độ yêu cầu, nhiệt được duy trì trong suốt thời gian ép hoặc lưu hóa.

Bơm phải bảo đảm lưu lượng đủ để các kênh gia nhiệt không bị thiếu dầu. Nếu một phần kênh có dòng chảy yếu, khuôn sẽ xuất hiện vùng nhiệt thấp. Sản phẩm có thể bị ép không đều, chưa lưu hóa hoàn toàn hoặc sai lệch kích thước.

Ứng dụng trong lô gia nhiệt và lô sấy

Trong dây chuyền sản xuất giấy, màng nhựa, bao bì mềm và vật liệu phủ, dầu truyền nhiệt được bơm vào khoang bên trong lô gia nhiệt. Dầu tiếp xúc với thành trong của lô, sau đó truyền nhiệt ra bề mặt lô.

Bơm RY100-65-200 giúp duy trì dòng dầu liên tục khi lô quay. Nhiệt độ bề mặt lô cần ổn định để vật liệu đi qua không bị chênh lệch độ khô, độ dính hoặc độ co giữa các khu vực.

Đường cấp và đường hồi của lô phải được thiết kế phù hợp với chuyển động quay. Nếu đường dầu bị cản trở hoặc có khí trong mạch, khả năng truyền nhiệt sẽ giảm và bề mặt lô có thể nóng không đều.

Ứng dụng trong thiết bị trao đổi nhiệt

Bơm được dùng để đưa dầu truyền nhiệt qua bộ trao đổi nhiệt dạng ống, dạng tấm hoặc dạng vỏ và ống. Dầu nóng truyền nhiệt cho nước, dầu thực phẩm, dung dịch công nghệ hoặc một chất lỏng khác thông qua bề mặt ngăn cách.

Trong ứng dụng này, bơm phải tạo đủ lưu lượng để dầu tiếp xúc liên tục với bề mặt trao đổi nhiệt. Lưu lượng quá thấp làm giảm khả năng truyền nhiệt. Lưu lượng quá cao có thể làm tăng tổn thất áp suất và tải lên đường ống.

Bộ trao đổi nhiệt thường được sử dụng khi cần gia nhiệt chất lỏng mà không muốn dầu truyền nhiệt tiếp xúc trực tiếp với sản phẩm. Đây là cấu hình phổ biến trong các dây chuyền thực phẩm, hóa chất, mỹ phẩm và sản xuất dầu công nghiệp.

Ứng dụng trong lò gia nhiệt dầu truyền nhiệt

Trong hệ thống lò dầu, bơm RY100-65-200 là thiết bị duy trì tuần hoàn giữa lò và các thiết bị tiêu thụ nhiệt. Dầu được gia nhiệt trong buồng đốt hoặc bộ gia nhiệt, sau đó được bơm đưa đến các điểm sử dụng.

Dòng dầu phải được duy trì trước, trong và sau quá trình cấp nhiệt. Khi bơm dừng, dầu trong vùng gần bộ gia nhiệt có thể bị tăng nhiệt cục bộ. Tình trạng này làm dầu nhanh xuống cấp và có thể gây nguy hiểm cho thiết bị.

Vì vậy, hệ thống thường có liên động giữa bơm và bộ gia nhiệt. Khi lưu lượng dầu không đạt mức cài đặt hoặc bơm dừng, bộ gia nhiệt phải giảm công suất hoặc ngừng hoạt động.

Ứng dụng trong hệ thống gia nhiệt nhiều thiết bị

Một bơm RY100-65-200 có thể phục vụ nhiều thiết bị nếu tổng lưu lượng và cột áp đáp ứng yêu cầu của toàn bộ hệ thống. Dầu nóng từ đường cấp được phân phối qua các nhánh đến bồn, máy ép, lô gia nhiệt hoặc bộ trao đổi nhiệt.

Các nhánh có thể hoạt động đồng thời hoặc theo từng giai đoạn sản xuất. Van cân bằng và van điều khiển được dùng để phân bổ dầu theo nhu cầu thực tế của từng thiết bị.

Nếu một nhánh có trở lực thấp hơn nhiều so với các nhánh khác, dầu sẽ ưu tiên chảy qua nhánh đó. Khi đó, những thiết bị ở nhánh có trở lực cao có thể không nhận đủ dầu. Việc bố trí đường ống và điều chỉnh van phải bảo đảm dòng dầu được phân phối đúng theo yêu cầu công nghệ.

Ảnh hưởng của nhiệt độ và độ nhớt đến ứng dụng của bơm

Dầu truyền nhiệt có độ nhớt cao khi khởi động ở nhiệt độ thấp. Khi đó, bơm cần làm việc với sức cản lớn hơn trên đường hút và đường đẩy. Nếu dầu quá đặc, bơm có thể khó tạo đủ lưu lượng và động cơ phải chịu tải cao hơn.

Khi dầu đạt nhiệt độ vận hành, độ nhớt giảm và dòng chảy ổn định hơn. Tuy nhiên, nhiệt độ dầu không được vượt quá giới hạn của dầu, phớt trục, vòng bi và vật liệu làm kín.

Đường ống hút phải được giữ ngắn, ít co nối và không bị nghẽn. Điều kiện hút không phù hợp có thể gây thiếu dầu tại bánh công tác, tạo bọt khí và làm dòng dầu qua hệ thống không ổn định.

Yêu cầu khi đưa bơm vào hệ thống gia nhiệt

Bơm RY100-65-200 cần được lựa chọn theo lưu lượng dầu, cột áp, nhiệt độ làm việc và độ nhớt thực tế của dầu truyền nhiệt. Kích thước cửa hút 100 mm, cửa xả 65 mm và đường kính bánh công tác khoảng 200 mm không tự xác định được khả năng đáp ứng của bơm trong mọi hệ thống.

Đường ống phải được súc rửa trước khi vận hành để loại bỏ cặn hàn, mạt kim loại và tạp chất. Van trên đường hút cần mở hoàn toàn khi khởi động. Hệ thống cũng cần được kiểm tra rò rỉ, xả khí và bảo đảm bồn giãn nở có đủ thể tích cho sự giãn nở của dầu khi tăng nhiệt.

Trong quá trình vận hành, cần theo dõi áp suất hút, áp suất xả, nhiệt độ dầu, dòng điện động cơ, độ rung và tiếng ồn của bơm. Những thay đổi bất thường có thể cho thấy đường hút bị hạn chế, dầu bị thiếu, bánh công tác bị mài mòn hoặc hệ thống đang có trở lực vượt mức thiết kế.

Bơm dầu truyền nhiệt RY100-65-200 được ứng dụng trong hệ thống gia nhiệt với vai trò tạo dòng tuần hoàn và duy trì áp suất để dầu nóng liên tục đi qua các thiết bị cần truyền nhiệt. Bơm có thể cấp dầu cho áo bồn, coil, khuôn ép, lô gia nhiệt, bộ trao đổi nhiệt và các nhánh gia nhiệt trong dây chuyền sản xuất, miễn là các thông số vận hành của bơm phù hợp với yêu cầu thực tế của mạch dầu

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

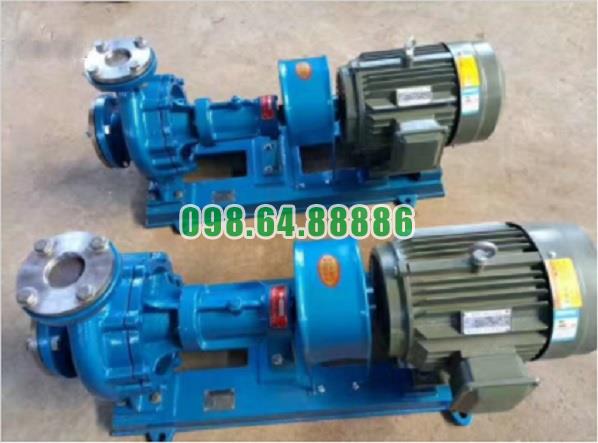

Hình ảnh thực tế bơm dầu truyền nhiệt RY
