Tốc độ quay 2.900 vòng/phút là thông số quan trọng quyết định khả năng làm việc của bơm dầu truyền nhiệt RY32-32-160. Ở tốc độ này, bánh công tác nhận chuyển động từ động cơ và tạo lực ly tâm cần thiết để bơm đạt lưu lượng 6 m³/h cùng cột áp 28 m.
Sự kết hợp giữa tốc độ quay 2.900 vòng/phút, công suất động cơ 1,5 kW và cấu tạo bánh công tác giúp RY32-32-160 đáp ứng điểm làm việc đã được nhà sản xuất xác định. Tốc độ cao và ổn định giúp dòng dầu được duy trì liên tục, hạn chế tình trạng lưu lượng thay đổi khi bơm vận hành đúng điều kiện thiết kế.
Khi trục bơm quay ở tốc độ 2.900 vòng/phút, bánh công tác chuyển động với tốc độ tương ứng và truyền năng lượng cho dầu truyền nhiệt. Dầu đi vào tâm bánh công tác, sau đó được đẩy ra phía ngoài dưới tác dụng của lực ly tâm.
Quá trình quay liên tục giúp bơm tạo ra lưu lượng thiết kế 6 m³/h, tương đương khoảng 100 lít mỗi phút. Đây là mức lưu lượng được xác định tại tốc độ định mức của bơm, không phải giá trị tách rời khỏi tốc độ quay.
Nếu tốc độ thực tế thấp hơn 2.900 vòng/phút, năng lượng truyền từ bánh công tác sang dòng dầu sẽ giảm. Khi đó, lưu lượng thực tế có thể thấp hơn thông số thiết kế, làm khả năng tuần hoàn dầu trong hệ thống không đạt yêu cầu.
Vì vậy, tốc độ quay 2.900 vòng/phút giữ vai trò trực tiếp trong việc giúp bơm RY32-32-160 duy trì lưu lượng 6 m³/h theo bảng kỹ thuật của nhà sản xuất.
Ngoài lưu lượng, tốc độ 2.900 vòng/phút còn giúp bánh công tác tạo ra cột áp 28 m. Cột áp thể hiện khả năng truyền năng lượng cho dòng dầu để thắng trở lực của đường ống và các thiết bị trong hệ thống.
Khi bánh công tác quay đúng tốc độ, dầu được gia tốc đều và tạo ra áp lực cần thiết tại cửa xả. Nhờ đó, bơm có thể duy trì dòng tuần hoàn trong hệ thống có tổng trở lực phù hợp với cột áp thiết kế.
Nếu tốc độ động cơ không đạt định mức, cột áp của bơm cũng có thể suy giảm. Dòng dầu khi đó không đủ khả năng vượt qua trở lực hệ thống, dẫn đến lưu lượng thấp và làm giảm hiệu quả tuần hoàn.
Tài liệu vận hành xác định tốc độ quay thấp là một trong những nguyên nhân khiến bơm không ra chất lỏng, lưu lượng nhỏ hoặc cột áp thấp hơn thiết kế. Điều này cho thấy việc duy trì đúng tốc độ 2.900 vòng/phút có ý nghĩa trực tiếp đối với khả năng tạo áp của RY32-32-160.
Bơm dầu truyền nhiệt RY32-32-160 được trang bị động cơ công suất 1,5 kW, trong khi công suất cần thiết tại trục theo bảng kỹ thuật là 0,85 kW. Động cơ truyền chuyển động đến trục bơm thông qua khớp nối mềm, giúp bánh công tác đạt tốc độ 2.900 vòng/phút.
Sự phù hợp giữa công suất và tốc độ giúp bơm đạt được điểm làm việc 6 m³/h tại cột áp 28 m. Động cơ có đủ khả năng duy trì tốc độ quay trong điều kiện tải phù hợp mà không cần sử dụng một bộ truyền tăng tốc phức tạp.
Tốc độ 2.900 vòng/phút cũng cho phép RY32-32-160 tạo ra lưu lượng và cột áp cần thiết với kích thước cụm bơm tương đối gọn. Tuy nhiên, hiệu quả làm việc không chỉ phụ thuộc vào tốc độ mà còn liên quan đến đặc tính bánh công tác, công suất động cơ và điểm vận hành của hệ thống.
Trong hệ thống dầu truyền nhiệt, dòng dầu cần được duy trì ổn định để quá trình truyền nhiệt không bị gián đoạn. Khi bơm RY32-32-160 hoạt động đều ở tốc độ 2.900 vòng/phút, bánh công tác liên tục truyền năng lượng cho dòng dầu và hạn chế sự thay đổi bất thường về lưu lượng.
Tốc độ quay ổn định giúp áp suất cửa xả được duy trì gần với điều kiện thiết kế. Điều này đặc biệt quan trọng khi bơm làm việc liên tục trong hệ thống tuần hoàn kín.
Nếu tốc độ dao động do nguồn điện không ổn định, động cơ quá tải, khớp nối có vấn đề hoặc trục quay bị cản trở, lưu lượng và áp suất cũng có thể dao động theo. Khi đó, bơm không còn làm việc đúng với đường đặc tính đã được xác định ở tốc độ xấp xỉ 2.900 vòng/phút.
Theo tài liệu, đường đặc tính tổng hợp của dòng RY thể hiện mối quan hệ giữa lưu lượng và cột áp tại tốc độ khoảng 2.900 vòng/phút. Vì vậy, việc đánh giá khả năng làm việc của RY32-32-160 phải gắn với tốc độ này.
Tốc độ 2.900 vòng/phút có thể mang lại khả năng tạo dòng và tạo áp tốt, nhưng đồng thời yêu cầu cụm trục phải được lắp đặt chính xác. Chỉ một sai lệch nhỏ cũng có thể tạo ra rung động lặp lại với tần suất cao trong quá trình vận hành.
Bơm và động cơ cần được căn chỉnh đồng tâm để chuyển động từ động cơ truyền đến trục bơm theo đường tâm ổn định. Theo hướng dẫn lắp đặt, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm.
Khi trục quay đúng tâm, năng lượng của động cơ được truyền ổn định đến bánh công tác. Nếu trục bị lệch, một phần năng lượng có thể bị tiêu hao do rung động và ma sát, làm giảm hiệu quả thực tế của tốc độ 2.900 vòng/phút.
Do đó, tốc độ quay cao chỉ phát huy tốt khi bơm được căn chỉnh chính xác, trục quay nhẹ và không xuất hiện tiếng cọ xát hoặc điểm kẹt.
Mỗi bơm ly tâm được thiết kế với một đường đặc tính xác định tại một tốc độ quay cụ thể. Đối với dòng RY, đường đặc tính được công bố tại tốc độ xấp xỉ 2.900 vòng/phút.
Ở RY32-32-160, thông số lưu lượng 6 m³/h và cột áp 28 m được xác định tại tốc độ 2.900 vòng/phút. Vì vậy, bơm chỉ có thể đạt gần các thông số này khi tốc độ thực tế được duy trì đúng định mức và điểm làm việc của hệ thống phù hợp.
Không nên hiểu rằng chỉ cần động cơ quay đủ 2.900 vòng/phút thì bơm luôn đạt hiệu quả cao trong mọi hệ thống. Nếu trở lực đường ống quá lớn, đường hút bị tắc hoặc điểm làm việc lệch xa thông số thiết kế, hiệu quả vận hành vẫn có thể suy giảm.
Tốc độ quay là điều kiện cần để bơm đạt đường đặc tính, nhưng cần được kết hợp với lưu lượng, cột áp và điều kiện đường ống phù hợp.

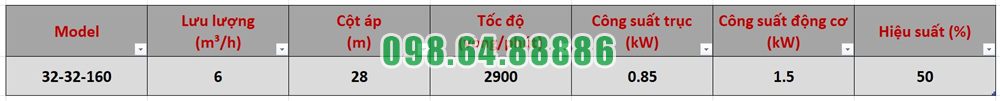

Theo bảng thông số của nhà sản xuất, hiệu suất của RY32-32-160 tại điểm lưu lượng 6 m³/h, cột áp 28 m và tốc độ 2.900 vòng/phút là 50%. Đây là giá trị kỹ thuật được công bố cho điểm làm việc của model này.
Do đó, cụm từ “tốc độ quay 2.900 vòng/phút mang lại hiệu suất cao” nên được hiểu theo nghĩa tốc độ này giúp bơm đạt đúng khả năng vận hành thiết kế, tạo đủ lưu lượng và cột áp trong một cấu hình động cơ 1,5 kW.
Không nên hiểu rằng tốc độ càng cao thì hiệu suất của bơm càng cao. Nếu tự ý tăng tốc độ vượt quá định mức, tải lên động cơ, trục, ổ bi và bộ làm kín có thể tăng, gây rung động và làm giảm độ an toàn.
Hiệu quả của tốc độ 2.900 vòng/phút nằm ở sự phù hợp với thiết kế của RY32-32-160, không phải ở việc tăng tốc độ không giới hạn.
Tốc độ quay 2.900 vòng/phút mang lại khả năng làm việc hiệu quả cho bơm dầu truyền nhiệt RY32-32-160 bằng cách giúp bánh công tác tạo lưu lượng 6 m³/h và cột áp 28 m. Tốc độ này được kết hợp với động cơ 1,5 kW và công suất trục 0,85 kW để hình thành điểm vận hành đã được nhà sản xuất xác định.
Khi được duy trì ổn định, tốc độ 2.900 vòng/phút giúp dòng dầu tuần hoàn liên tục, áp suất cửa xả ổn định và bơm làm việc đúng đường đặc tính. Hiệu quả thực tế chỉ được bảo đảm khi trục quay đúng tâm, động cơ đạt tốc độ định mức và hệ thống có trở lực phù hợp.
Vì vậy, giá trị của tốc độ quay 2.900 vòng/phút trên RY32-32-160 nằm ở khả năng tạo lưu lượng và cột áp đúng thiết kế. Đây là yếu tố quan trọng giúp bơm duy trì hoạt động ổn định trong hệ thống tuần hoàn dầu truyền nhiệt.
Quá trình dịch chuyển dòng dầu nóng trong bơm dầu truyền nhiệt RY32-32-160 diễn ra liên tục từ cửa hút, qua tâm bánh công tác, chuyển động ra phía ngoài thân bơm và thoát qua cửa xả. Dòng dầu thay đổi cả hướng chuyển động, vận tốc và áp suất khi đi qua từng khu vực bên trong bơm.
Bơm RY32-32-160 có cửa hút và cửa xả cùng đường kính danh nghĩa 32 mm, bánh công tác có đường kính ngoài danh nghĩa 160 mm. Tại điểm làm việc thiết kế, bơm đạt lưu lượng 6 m³/h, cột áp 28 m và tốc độ quay 2.900 vòng/phút.
Quá trình dịch chuyển bắt đầu khi dầu nóng từ đường ống hút đi vào mặt bích hút DN32 của bơm. Cửa hút RY32-32-160 được bố trí theo hướng trục, nghĩa là hướng chuyển động ban đầu của dầu gần như song song với trục bơm.
Cách bố trí này giúp dầu đi tương đối thẳng vào khu vực trung tâm của bánh công tác. Dòng dầu không phải thay đổi hướng đột ngột ngay tại cửa vào, nhờ đó hạn chế sự xáo trộn và tổn thất cục bộ trước khi dầu tiếp xúc với bánh công tác.
Dầu nóng chỉ có thể dịch chuyển ổn định vào bơm khi thân bơm và đường hút đã được điền đầy môi chất. Nếu bên trong còn nhiều không khí, dòng dầu có thể bị gián đoạn, khiến bánh công tác không tiếp nhận và truyền năng lượng hiệu quả. Vì vậy, tài liệu yêu cầu mồi đầy môi chất vào thân bơm và quay khớp nối bằng tay để đẩy không khí ra ngoài trước khi khởi động.
Sau khi đi qua cửa hút, dầu nóng tiến vào vùng tâm của bánh công tác. Đây là khu vực tiếp nhận dầu từ đường hút và phân phối dòng dầu vào các rãnh dẫn giữa những cánh của bánh công tác.
Khi bánh công tác chưa quay, dầu chủ yếu nằm trong thân bơm và các khoang dẫn. Khi động cơ hoạt động, trục bơm truyền chuyển động làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút. Dòng dầu tại tâm bánh công tác bắt đầu chuyển động theo các cánh quay.
Sự dịch chuyển liên tục của dầu từ tâm ra phía ngoài làm áp suất tại vùng tâm bánh công tác thấp hơn áp suất trong đường ống hút. Chênh lệch áp suất này duy trì dòng dầu mới đi vào bơm để thay thế lượng dầu vừa được bánh công tác đưa ra ngoài.
Như vậy, dòng dầu trong bơm RY32-32-160 không di chuyển thành từng đợt riêng biệt. Dầu được hút vào tâm bánh công tác liên tục trong khi lượng dầu phía trước đồng thời được đẩy ra mép ngoài.
Bánh công tác là khu vực làm thay đổi rõ nhất trạng thái chuyển động của dầu nóng. Tại cửa vào bánh công tác, dầu chủ yếu chuyển động theo hướng dọc trục. Khi tiếp xúc với các cánh dẫn đang quay, dòng dầu bắt đầu chuyển sang chuyển động quay và dịch chuyển theo hướng từ tâm ra chu vi bánh công tác.
Trong quá trình này, bánh công tác truyền năng lượng cơ học cho dầu. Dầu được gia tốc khi đi qua các rãnh cánh, làm vận tốc của dòng chảy tăng lên. Đồng thời, trạng thái áp suất của dầu cũng thay đổi khi dòng dầu di chuyển đến khu vực có bán kính lớn hơn.
Bánh công tác của RY32-32-160 có đường kính ngoài danh nghĩa 160 mm. Kích thước này kết hợp với tốc độ 2.900 vòng/phút tạo ra khả năng truyền năng lượng để bơm đạt lưu lượng 6 m³/h và cột áp 28 m tại điểm làm việc thiết kế.
Quá trình dầu đi từ tâm đến mép ngoài diễn ra đồng thời trên toàn bộ các rãnh cánh. Nhờ đó, dòng dầu được phân phối liên tục quanh bánh công tác thay vì chỉ tập trung tại một vị trí.
Khi đến mép ngoài của bánh công tác, dầu nóng đã có vận tốc lớn hơn so với lúc đi vào cửa hút. Dòng dầu rời các rãnh cánh và đi vào không gian dẫn dòng của thân bơm.
Tại vị trí này, hướng chuyển động của dầu không còn chủ yếu theo phương dọc trục. Dầu chuyển sang chuyển động theo hướng ra ngoài bán kính của bánh công tác và được thân bơm thu gom.
Dòng dầu rời bánh công tác mang theo cả động năng và áp năng. Tuy nhiên, nếu dầu được đưa trực tiếp vào đường ống với vận tốc quá cao, tổn thất dòng chảy sẽ tăng. Vì vậy, thân bơm có nhiệm vụ tiếp nhận dòng dầu và hỗ trợ chuyển đổi một phần vận tốc thành áp suất trước khi dầu đi đến cửa xả.
Sau khi rời bánh công tác, dầu nóng đi vào buồng dẫn bao quanh bánh công tác. Không gian này thu gom dầu từ các vị trí khác nhau quanh chu vi và hướng dòng dầu về phía cửa xả.
Khi tiết diện đường dẫn thay đổi, vận tốc của dòng dầu được điều chỉnh và một phần động năng được chuyển đổi thành áp năng. Nhờ quá trình này, dầu có được mức áp suất cần thiết để thắng trở lực của đường ống và tiếp tục tuần hoàn trong hệ thống.
Dòng dầu trong buồng dẫn không chỉ thay đổi về vận tốc mà còn được gom lại thành một dòng thống nhất. Nếu bánh công tác là bộ phận trực tiếp truyền năng lượng, thân bơm là bộ phận định hướng và đưa lượng dầu đã nhận năng lượng đến đúng vị trí cửa ra.
Sự phối hợp giữa bánh công tác và buồng dẫn giúp RY32-32-160 tạo ra cột áp thiết kế 28 m tại lưu lượng 6 m³/h. Cột áp này thể hiện mức năng lượng bơm truyền cho dòng dầu để dầu có thể tiếp tục dịch chuyển qua hệ thống.
Sau khi được thu gom trong buồng dẫn, dầu nóng di chuyển đến cửa xả DN32. Cửa xả của dòng bơm RY được bố trí theo hướng tâm và theo phương thẳng đứng lên trên, khác với cửa hút được bố trí theo hướng trục.
Tại cửa xả, dòng dầu đã có áp suất cao hơn so với khi đi vào tâm bánh công tác. Dầu được đưa từ thân bơm sang đường ống đẩy và tiếp tục dịch chuyển đến thiết bị sử dụng nhiệt hoặc các bộ phận khác trong vòng tuần hoàn.
Hướng cửa xả lên trên giúp dòng dầu từ buồng dẫn thoát ra theo hướng bố trí của thân bơm. Cách sắp xếp này tạo thành đường dịch chuyển rõ ràng: dầu đi vào theo hướng ngang dọc trục, chuyển động ra ngoài trong bánh công tác, sau đó đổi hướng và đi lên qua cửa xả.
Trong quá trình RY32-32-160 hoạt động, các giai đoạn hút dầu, tăng tốc, thu gom và đẩy dầu không diễn ra tách biệt. Chúng được thực hiện đồng thời và liên tục.
Khi một lượng dầu đang di chuyển trong các rãnh bánh công tác, một lượng dầu khác đã rời bánh công tác để đi vào buồng dẫn. Cùng thời điểm đó, dầu mới từ đường ống hút tiếp tục đi vào vùng tâm.
Chu trình này tạo thành dòng chảy liên tục qua bơm. Tại điểm làm việc thiết kế, tổng thể tích dầu dịch chuyển qua bơm đạt khoảng 6 m³ trong một giờ.
Để duy trì quá trình này, cửa hút phải luôn được cấp đủ dầu và van hút cần mở hoàn toàn. Nếu lượng dầu vào không đáp ứng lượng dầu bánh công tác đưa ra ngoài, dòng chảy tại tâm bánh công tác sẽ trở nên không ổn định.
Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ làm việc của môi chất theo tài liệu không vượt quá 350°C.
Khi nhiệt độ dầu tăng, đặc tính chuyển động của dầu có thể thay đổi. Tuy nhiên, tài liệu không cung cấp độ nhớt, khối lượng riêng hoặc đường đặc tính riêng của model RY32-32-160 tại từng mức nhiệt độ. Vì vậy, không thể xác định chính xác sự thay đổi lưu lượng thực tế chỉ từ thông số hiện có.
Trong quá trình đưa dầu nóng vào bơm, sự dịch chuyển phải được thiết lập từ từ để thân bơm và dòng dầu đạt trạng thái nhiệt tương đối đồng đều. Tài liệu quy định chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C mỗi giờ.
Các giới hạn này giúp dòng dầu nóng đi qua bơm mà không tạo ra sự thay đổi nhiệt độ quá đột ngột giữa môi chất và các chi tiết tiếp xúc.
Quá trình dịch chuyển dòng dầu nóng phụ thuộc vào sự cân bằng giữa năng lượng do bánh công tác tạo ra và trở lực của hệ thống đường ống.
Khi trở lực hệ thống tăng, dòng dầu qua bơm có xu hướng giảm. Khi trở lực giảm, lưu lượng có thể tăng. Vì vậy, giá trị 6 m³/h và cột áp 28 m chỉ đạt đồng thời tại điểm làm việc phù hợp với đường đặc tính của RY32-32-160.
Tài liệu của dòng RY cho biết điểm làm việc của hệ thống cần nằm trong vùng đường đặc tính phù hợp và nên ưu tiên gần vùng hiệu suất cao.
Nếu lưu lượng quá thấp, dòng dầu đi qua thân bơm không đủ để đưa nhiệt ra ngoài. Nhà sản xuất quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Với RY32-32-160, mức này tương ứng khoảng 1,8 m³/h.
Quá trình dịch chuyển dòng dầu nóng trong bơm dầu truyền nhiệt RY32-32-160 bắt đầu từ cửa hút DN32 bố trí theo hướng trục. Dầu đi vào tâm bánh công tác, sau đó được các cánh quay đưa từ tâm ra mép ngoài.
Trong quá trình đi qua bánh công tác, dầu nhận năng lượng, tăng vận tốc và thay đổi áp suất. Dòng dầu tiếp tục đi vào buồng dẫn của thân bơm, được thu gom và chuyển đổi một phần động năng thành áp năng trước khi thoát ra cửa xả DN32 theo hướng thẳng đứng.
Sự dịch chuyển này diễn ra liên tục khi bánh công tác quay với tốc độ 2.900 vòng/phút. Tại điểm làm việc thiết kế, bơm duy trì dòng dầu khoảng 6 m³/h và tạo cột áp 28 m. Toàn bộ quá trình phụ thuộc vào việc thân bơm luôn có đủ dầu, dòng chảy không bị gián đoạn và điểm làm việc của hệ thống phù hợp với đặc tính của bơm RY32-32-160.

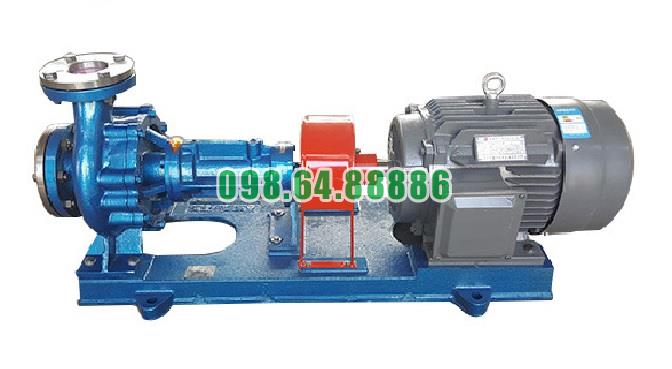

Bơm tuần hoàn dầu tải nhiệt RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
